最近的一项新研究课题介绍了一种具有可控自愈性和韧性的有机硅防护材料的制备方法.

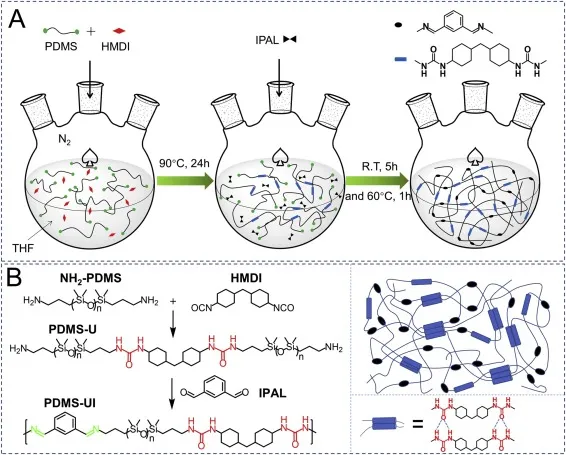

通过逐步聚合反应，使4，4‘-亚甲基双(环己基异氰酸酯)(HMDI)和间苯甲醛(IPAL)与端氨基丙基聚二甲基硅氧烷(AP-PDMS)连续交联，合成了具有可调节的自愈性和力学性能的硅橡胶。

在硅橡胶中检测到了与自愈能力和韧性等特征有关的独特的亚胺基和脲基基团。随着脲基与亚胺基比例(0.35-3.3)的增加，弹性体的拉伸强度从∼3 kPa增加到∼1.0MPa，同时断裂伸长率仍保持在700−800%左右。研究结果表明，力学性能的增强与自愈性聚合物中存在的氢键网络有关。

亚胺基的动态相互作用随着脲基基团的增加而减小，这是由于聚合物链在氢键作用下的运动受限，导致自愈性能的退化。

由于具有快速的自修复性能，自愈聚合物(PDMS-UI-2)在3.5%NaCl溶液中能够使碳钢具有良好的抗腐蚀能力，因此，本研究为制备具有可调节自修复能力和力学性能的自愈合有机硅材料提供了一种简便有效的方法，可作为海洋环境中的保护涂层。
