大气腐蚀是金属腐蚀中数量最多、覆盖面最广、破坏性最大的一种腐蚀形式。80%以上的电力设备处于大气环境中，其金属材料的大气腐蚀严重威胁着电网运行安全。随着电力设备服役时间的延长，由大气腐蚀造成的设备耐久性降低问题日益突出。目前，由统一防腐蚀措施保护的金属设备服役后，在各地区腐蚀差异巨大；故根据大气腐蚀等级，针对性地进行防腐蚀设计、运维具有十分重大的现实意义。

目前，国内外研究者初步绘制了一些区域性的大气腐蚀等级分布图（简称大气腐蚀图）。但现有大气腐蚀图往往未考虑腐蚀源、运行经验等因素影响，绘图精度也有待提高。

浙江省大气环境较为复杂，存在着海洋性气候区、重工业污染大气区、工业大气区、普通大气区等多类型气候环境，且目前还没有金属材料在浙江大气的腐蚀分布图。

为此，杭州意能电力技术有限公司、浙江省萧山中学、国网浙江省电力有限公司电力科学研究院的技术人员在浙江省各县级区域开展碳钢、锌、铜等常用金属的实地挂片工作，并结合工业腐蚀源影响等因素，绘制形成高精度的浙江省大气腐蚀等级分布图，为今后浙江省电力设备等金属构筑物选址、防腐蚀设计、运行维护提供关键性基础数据。

1 基本原则

腐蚀等级划分

大气腐蚀等级的划分原则按GB/T 19292.2-2018《金属和合金的腐蚀大气腐蚀性第2部分：腐蚀等级的指导值》的规定执行，由低到高分为C1至CX共6个等级。在绘制浙江省大气腐蚀等级分布图时，相邻区域不应出现大气腐蚀等级的跳变。

绘图数据来源

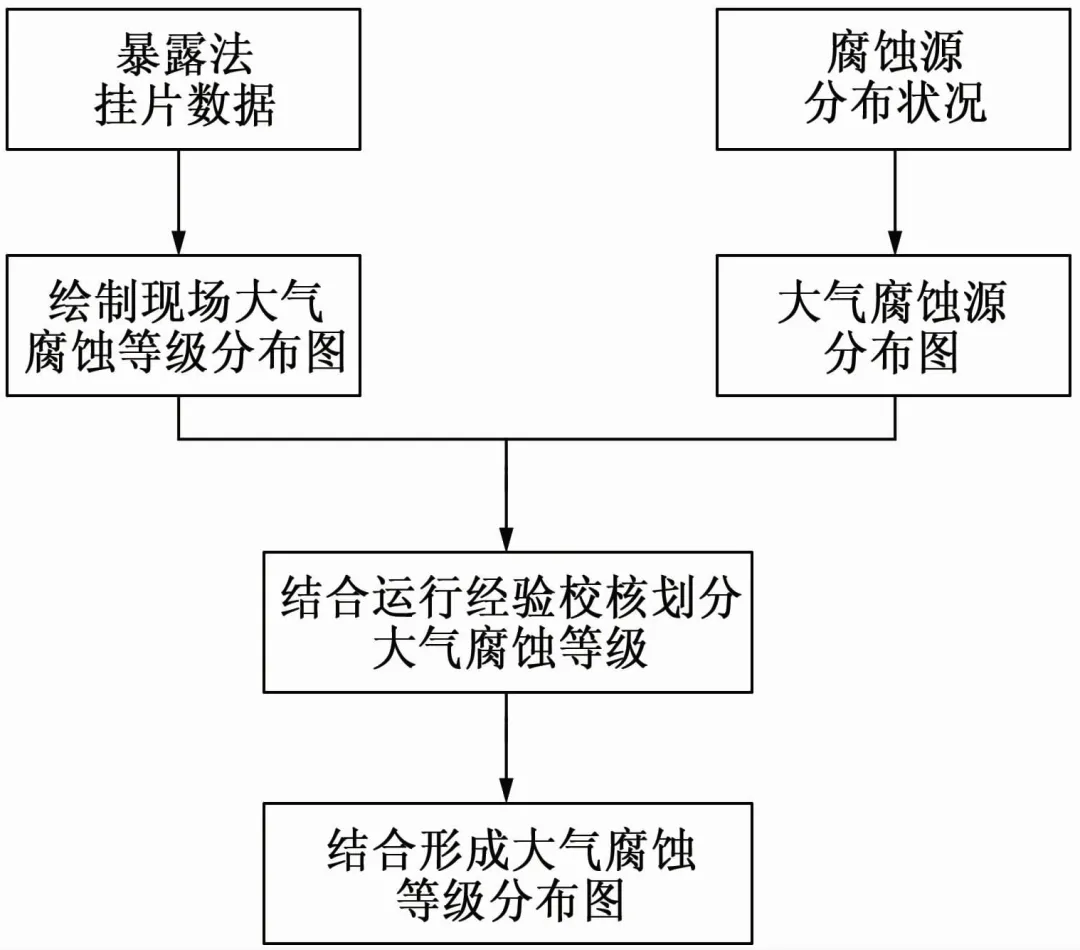

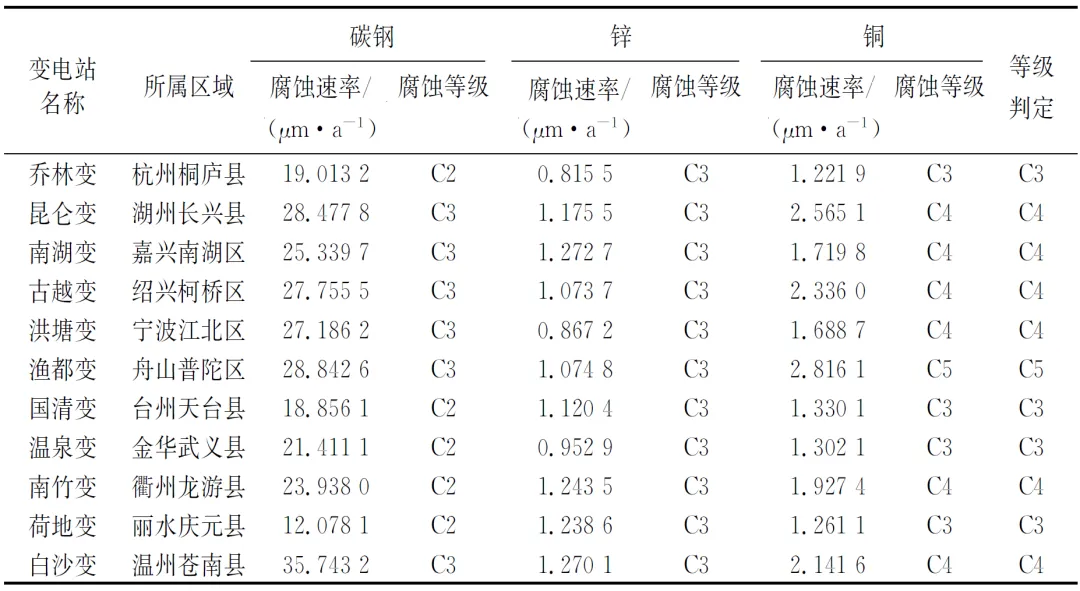

（1）曝露法金属挂片数据。该部分数据为标准金属试片在实地大气环境中曝露1年的自然腐蚀速率，采集点密度为1000km2/个。

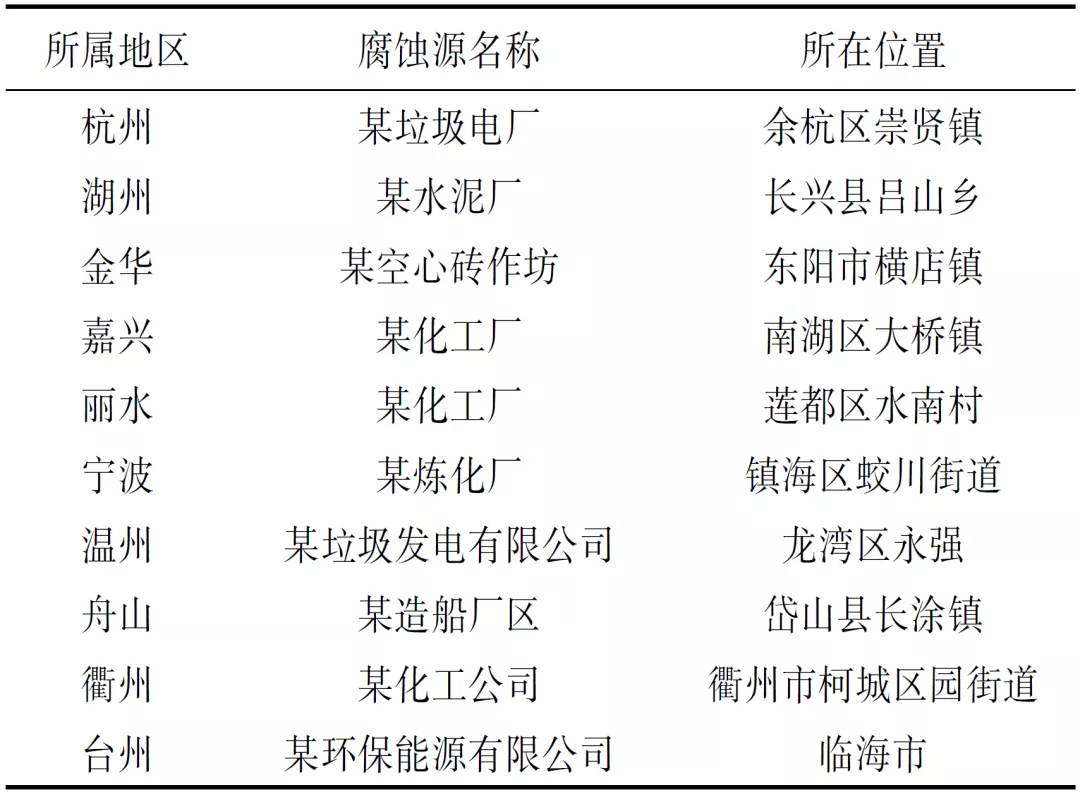

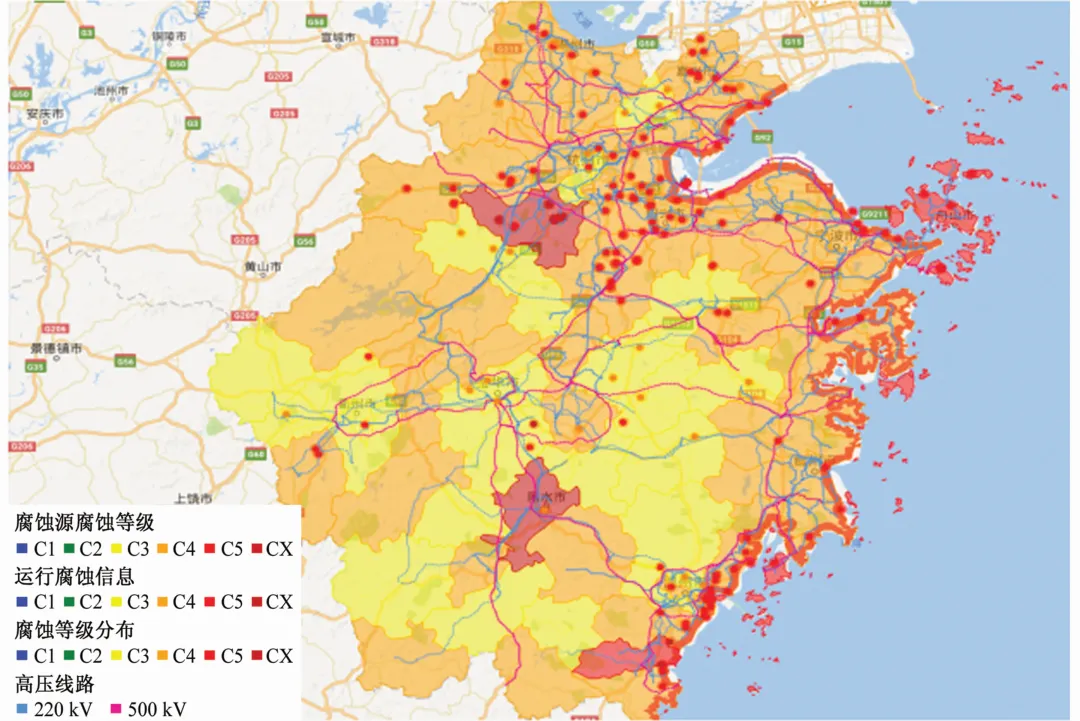

（2）典型腐蚀源加权。腐蚀源以工业腐蚀源为主，自然腐蚀源仅考虑海洋环境；在腐蚀源影响范围内，腐蚀介质含量超过GB/T 19292.1-2018《金属和合金的腐蚀大气腐蚀性第1部分：分类、测定和评估》规定范围时，应将相应的大气腐蚀等级提高1个等级。根据DL/T 2055-2019《输电线路钢结构腐蚀安全评估导则》，工业腐蚀源影响半径为3km，自然腐蚀源（海洋）影响范围为离海岸线5km。

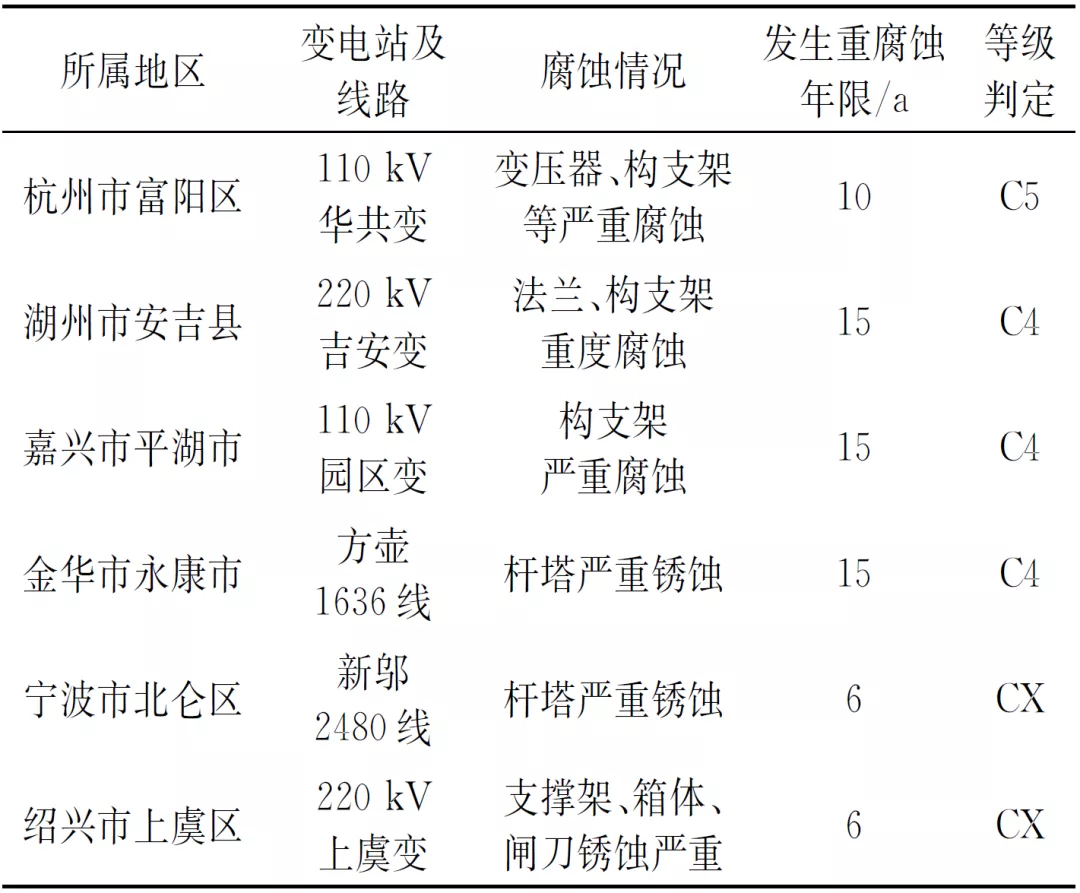

（3）运行经验加权。根据DL/T2055-2019标准，新建电力设备在6年内发生重腐蚀的地区，可判定该地区大气腐蚀等级为CX；10年内发生重腐蚀的地区可判定大气腐蚀等级为C5；15年内发生重腐蚀的地区可判定大气腐蚀等级为C4。

2 研究方法

挂片曝露试验

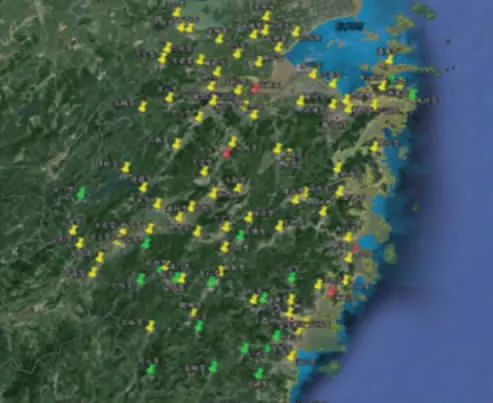

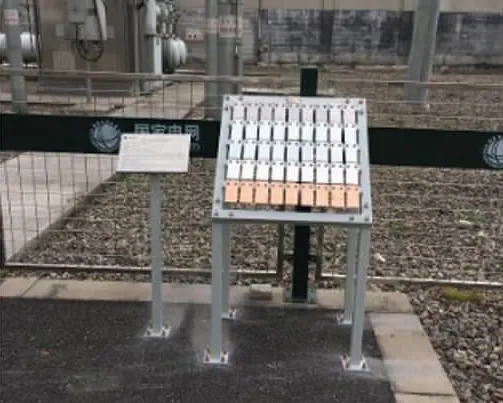

采用曝露金属挂片方式，在11个地市供电公司的变电站布置100个金属曝露挂片架，如图1所示。
