Nature：抗蠕变又有强度的纳米晶合金诞生啦

2016-10-14 12:26:03 作者：本网整理来源：网络分享至：

纳米晶材料，由于晶粒的尺寸大大减小（小于100 nm），其室温下的力学强度大大提高（依据Hall-Petch公式）。然而，伴随着晶粒尺寸变小，抗蠕变性能却有所下降，应力条件下引起蠕变变形的临界温度也会大大降低。纳米材料抗蠕变性能的退化，可以解释为晶粒减小带来的晶胞边界增多，导致纳米金属材料的微观不稳定性，晶粒间更容易发生扩散蠕变，滑动和旋转。这一点限制了纳米晶体材料的应用范围，尤其是在高温领域中的应用。

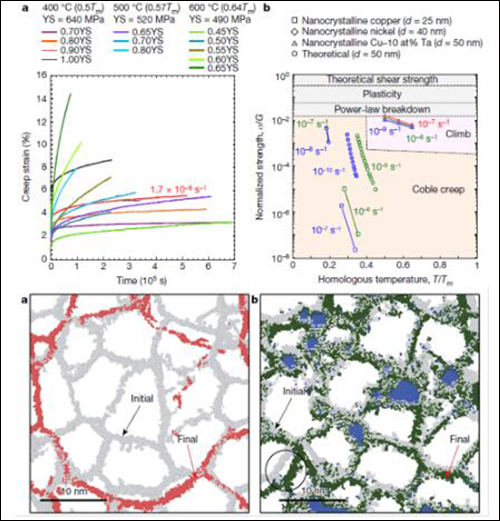

近日，美国陆军研究实验室的K. A. Darling和亚利桑那州立大学K. N. Solanki等人在Nature上报道了一种新型铜钽合金（Cu-10 at% Ta），这种纳米晶合金材料既能保持高机械强度，又满足高温抗蠕变性能，同时具有热稳定性。（Extreme creep resistance in a microstructurally stable nanocrystalline alloy. Nature, 2016, 537, 378-381, DOI: 10.1038/nature19313）

先来看看作者的材料制备过程，简单整理如下：

1）将制备的铜钽纳米晶粉末（Cu–10 at% Ta）在高能球磨机中低温研磨4小时，球料比5:1，液氮控温-196 °C。

2）通过等通道转角挤压法（equal-channel angular extrusion，ECAE）将粉末压成合金块，模具350 °C预热，粉末700 °C预热（Ar气环境40 min）。制备得到的合金中铜晶粒的平均尺寸为50 ± 17.5 nm，钽晶粒尺寸分布在3.18 ± 0.86 nm到32 ± 7.5 nm之间。

上述步骤需要在手套箱中进行。

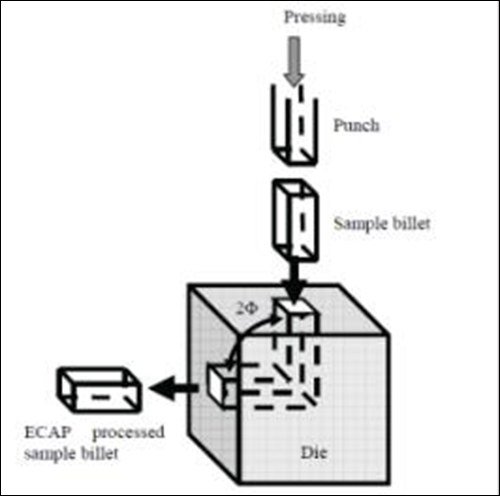

稍微解释一下“等通道转角挤压法”，该方法上世纪80年代由前苏联的Segal等人提出，90年代因为被Valiev等人用于亚微米级晶粒尺寸的铝合金制备而引起关注。过程如下图所示，由于加工过程中不改变材料的横截面面积和截面形状，故只需较低的工作压力，就可实现材料的反复定向、均匀剪切变形，制备亚微米级和纳米级晶粒的合金材料。
