干货 | 海洋新材料之海洋防腐涂料汇总
2016-12-23 09:29:08 作者:本网整理 来源:网络 分享至:

    1发展背景


    海洋约占地球表面积的70%,世界贸易中,90%以上的货运靠海洋运输,海洋资源与航海船舶业已经成为世界经济发展中不可或缺的重要支柱。然而,随着海面风浪等对金属构件产生的往复冲击;海水、海洋生物及其代谢产物等对金属材料的腐蚀,海洋环境已成为极为苛刻的腐蚀环境。无论海水里还是海面上的潜艇、船舶等,都需要采用高强、耐腐蚀材料制造,并涂刷防腐涂层进行保护。因此,寻找最合适的海洋防腐材料已引起人们的广泛关注。


    目前,我国正处于集约低碳经济转型期的关键阶段,也是走向海洋战略实施的关键时期,远洋运输、深海新能源开发、沿海港口、船舶等行业的迅速发展,对海洋防腐材料有了更高的要求,研发绿色无害化、长寿命、经济化的海洋防腐材料是客观必要的。


    此外,海洋石油工业的发展促进了海洋防腐材料在海洋平台上的应用。近海海岸工程,如码头、海上桥梁等,同样需要高性能防腐涂料进行防护。海底管线也需要重防腐涂料进行防护。海洋重防腐涂料针对海洋的苛刻腐蚀环境设计。使用于海洋平台、海工混凝土工程、海底输油管道等,海洋的特殊环境要求海洋防腐涂料具有高的耐腐蚀性、耐划伤性和耐侯性。


    海洋环境涉及气象、流体、物理、化学以及生物等多领域复杂因素。传统金属材料逐渐不能满足先进海洋设备和机械的使用条件。高速船体材料、高耐腐蚀海洋建筑材料以及深海探测材料都面临更新换代的局面。改进传统海洋材料,针对海洋环境设计高性能、耐腐蚀、环保、绿色的新材料以及对新材料的可应用性进行深度的探索己经迫在眉睫。



640


    2海洋腐蚀现状


    腐蚀是导致各种基础设施和工业设备破坏和报废的主要原因。我国每年由于腐蚀造成的损失约为GDP的5%,远高于美国的3.4%和日本的不足3%。国际公认,腐蚀损失超过所有自然灾害损失的总和。在海洋环境中服役的基础设施和重要工业设施的腐蚀问题严重,特别是船舶与海洋平台的腐蚀问题更加突出,腐蚀已经成为影响船舶、近海工程、远洋设施服役安全、寿命、可靠性的最重要因素,引起世界各国政府海洋工业界的高度重视。因此,大力发展海洋工程防腐材料和技术,对于保障海洋工程和船舶的服役安全与可靠性,降低重大灾害性事故的发生,延长海洋构筑物的使用寿命具有重大意义。


    海水作为腐蚀性电解质的最显著特点,是它含有很多自由离子,即含盐量很高。另外,海水中含有复杂的无机物和有机物。除了氯化物以外,海水还含有经常处于饱和状态的碳酸盐以及多量的镁、钙离子,它们可以在金属表面生成保护性的覆盖层。此外,海水中有些微量组分也会影响腐蚀,其中有些有机、无机分子能和金属形成络合物,这些络合物直接影响着金属的溶解和腐蚀产物的生成和沉积。不仅如此,由于海水中有多种动物、植物和微生物生长,各种生物特别是栖居在金属表面的附着生物对腐蚀有很大的影响。我国沿海常见的附着生物有:藤壶、牡蛎、苔藓虫、石灰虫、水螅、红螺等。与腐蚀有关的微生物是细菌类,主要是硫酸盐还原菌。


    海水腐蚀的特点


    1、海水中的氯离子等卤素离子能阻碍和破坏金属的钝化,海水腐蚀的阳极过程较易进行。


    2、海水腐蚀的阴极去极化剂是氧,阴极过程是腐蚀反应的控制性环节。一切有利于供氧的条件,如海浪、飞溅、增加流速,都会促进氧的阴极去极化反应,加速金属的腐蚀。


    3、海水腐蚀的电阻性阻滞很小,异种金属的接触能造成显著的腐蚀效应。



   影响腐蚀的海水环境因素


    1、温度的影响


    从动力学方面考虑,海水温度升高,会加速阴极和阳极过程的反应速度。但海水温度变化会使其他环境因素随之变化。海水温度升高,氧的扩散速度加快,这将促进腐蚀过程进行。另一方面,海水温度升高,海水中氧的溶解度降低,同时促进保护性钙质水垢生成,这又会减缓金属在海水中的腐蚀。


    2、溶解氧的影响


    溶解氧对铁腐蚀的影响较多。氧是在金属电化学腐蚀过程中阴极反应的去极化剂。对碳钢、低合金钢等在海水中不发生钝化的金属,海水中含氧量增加,会加速阴极去极化过程,使金属腐蚀速度增加;对那些依靠表面钝化膜提高耐蚀性的金属,如铝和不锈钢等,含氧量增加有利于钝化膜的形成和修补,使钝化膜的稳定性提高,点蚀和缝隙腐蚀的倾向性减小。


    3、盐度的影响


    水中含盐量直接影响到水的电导率和含氧量,因此必然对腐蚀产生影响。随着水中含盐量增加,水的电导率增加而含氧量降低,所以在某一含盐量时将存在一个腐蚀速度的最大值。海水的含盐量刚好为腐蚀速度最大时所对应的含盐量。


    4、pH的影响


    一般说来,海水的 pH 值升高,有利于抑制海水对钢的腐蚀。在施加阴极保护时,阴极表面处海水 pH 值升高,很容易形成碳酸钙水垢这种沉积层,这对阴极保护是有利的。


    5、氧化还原电位的影响


    氧化还原电位可以反映海水的氧化还原性能。在海水介质中,由于各种氧化还原体的浓度都很小,不可能某一对起决定作用。


    6、其它影响


    海水的流速以及波浪都会对腐蚀产生影响。从静止到有一定的流速,开始时,随流速加,氧扩散加速,阴极过程受氧的扩散控制,腐蚀速度增大。当海水中含有悬浮的固体颗粒时,高的海水流速还会造成腐蚀磨损;在水轮机叶片、螺旋桨旋推进器等装置中,由于水轮机叶片、螺旋桨旋推进器的高速运动,会形成流体空泡,这些空泡崩破,产生高压冲击波,造成空泡腐蚀。海生物对腐蚀也有重要的影响。海洋环境中存在着多种动物、植物和微生物,与海水腐蚀关系较大的是附着生物。


    海洋腐蚀的区域分类


    要想提高传统材料的耐腐蚀性能、开发新型环境友好防腐、防污涂层以及设计针对海洋环境使用的海洋用新型材料,归根结底是要先了解材料在海洋中的腐蚀形式、腐蚀机理,只有在根本上切断材料腐蚀的途径,才能真正达到防腐耐用的目的。综合海洋各类极端环境主要包括:海洋大气区,浪花飞溅区,潮差区,全浸区和海泥区五个区域。


    海洋大气区


    海洋大气环境与内陆有着明显的不同,在海洋大气区影响腐蚀的重要因素是存在金属表面上的含盐粒子量。同时海洋大气的湿度大,它们积存在钢铁表面形成导电良好的电介质,他们是电化学腐蚀的有利条件,使得海洋平台钢结构的腐蚀速度加快。


    海洋浪花飞溅层


    最初提出的海洋飞溅带这一概念是泛指在海水平均高潮位(M.H.W.L)以上部分,腐蚀最严重的部位(峰值)取决于海洋气象条件,并没有明确的范围。金属在飞溅带受到的严重腐蚀有其特殊性、诸如没有海生物附着、供氧充分、浪花的冲击和润湿以及日光照射形成干湿交替的环境等外在因素。海盐粒子在飞溅带上积聚的量要比海洋大气中高3-5倍,甚至十几倍,而且在峰值附近含盐粒子量更高。飞溅带的金属表面被海雾、水滴润湿的电量值远大于大气带,而且有较高的干湿交替频率。因此,在飞溅带海水膜润湿时间长、干湿交替频率高、海盐粒子的大量积聚以及飞溅的海水粒子之冲击乃是造成激烈腐蚀的主要外因。


    在飞溅带上含盐粒子量在各个月份均远大于大气带,且飞溅带峰值附近的含盐粒子量也远大于飞溅带其它位置。通过比较处在飞溅带金属表面和处在大气带钢样表面的水膜湿润时间及干湿交替频率,可以发现飞溅带处材料表面的润湿时间更长,电流也更大。


    海浪潮差区


    在海浪冲击层中应用的材料使用环境十分恶劣,海洋工程结构除经受海水腐蚀外还要承受海浪、风暴等力学因素的作用。因此在这一腐蚀环境下材料和构件的腐蚀疲劳是影响其结构安全的重要因素之一。金属材料在海浪冲击层受到环境腐蚀和循环载荷的同时作用所引起的损伤,往往比他们单独作用所引起的损伤相加要严重得多,例如在海水环境中进行疲劳实验的碳钢试件的寿命,比先浸泡在海水中一定时间再进行疲劳试验的试样寿命短得多。可见腐蚀加速了疲劳损伤,疲劳损伤又进一步促进了腐蚀进程。


    海水全浸层


    在岸边的浅海海水通常为氧所饱和。污染、沉积物、海生物污损和海水流速等都可能起重要的作用。在这一个区域中,其腐蚀速率可能比海洋大气中更为迅速,尤其是保护涂层在此区腐蚀最为严重。高浓度氯离子的存在是各种金属在海洋环境中遭受着严重腐蚀的主要原因。由于氯离子较多,使得Fe等各种金属难以钝化,即使像不锈钢这种高合金成分的材料也会由于钝化膜的稳定性变差,极易发生点蚀。另外波浪的作用使得水深200m之内海水中的含氧量达到饱和,海水中高的氧含量和中性pH值,使得金属在海水中的腐蚀主要由氧还原所产生的阴极反应所控制。


    金属材料在海水全浸层中多发生均匀腐蚀,这与在金属表面上所产生的任意形态的全面腐蚀不同,均匀腐蚀一般属于微观电池腐蚀。其腐蚀形式按其腐蚀速度受控制的情况分为受阴极反应控制和受紧密附着的钝化膜控制两大类。因此在这一区域中,金属的腐蚀行为与金属所处的腐蚀状态环境条件变化及其自身钝化性有关。


    深海及海泥区


    海底沉积物的物理性质、化学性质和生物性质随海域和海水深度不同而异,因此海底泥土区环境状况很复杂。在这一区域中,氧含量变小,甚至出现无氧区,为硫酸盐还原菌等厌氧菌的存活和大量繁殖提供十分有利的条件。因此腐蚀的主要形式是微生物附着腐蚀引起的材料表面点蚀和海底沉积物引起的间隙腐蚀。



  3海洋防腐材料


    海洋工程构筑物大致分为: 海岸工程( 钢结构、钢筋混凝土)、近海工程( 海洋平台、钻井、采油、储运)、深海工程(海洋平台、钻井、采油、储运)、海水淡化、舰船( 船体、压载舱、水线以上),简称为船舶与海洋工程结构。船舶与海洋工程结构的主要失效形式包括: 均匀腐蚀、点蚀、应力腐蚀、腐蚀疲劳、腐蚀/磨损、海生物(宏生物) 污损、微生物腐蚀、H2S与CO2腐蚀等等[6]。


    控制船舶和海洋工程结构失效的主要措施包括: 涂料( 涂层)、耐腐蚀材料、表面处理与改性、电化学保护( 牺牲阳极、外加电流阴极保护)、缓蚀剂、结构健康监测与检测、安全评价与可靠性分析及寿命评估。

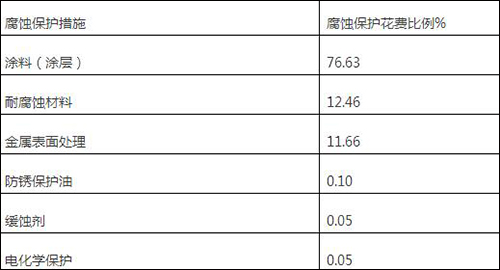

    表1 腐蚀控制的主要类型表



QQ截图20161223095701


    从腐蚀控制的主要类型表来看,涂料( 涂层)是最主要的控制方法、耐腐蚀材料次之,表面处理与改性是常用的腐蚀控制方法,电化学保护( 牺牲阳极与外加电流)是海洋结构腐蚀控制的常用手段,缓蚀剂在介质相对固定的内部结构上经常使用,结构健康监测与检测技术是判定腐蚀防护效果、掌握腐蚀动态以及提供进一步腐蚀控制措施决策和安全评价的重要依据,腐蚀安全评价与寿命评估是保障海洋工程结构安全可靠和最初设计时的重要环节。


    防腐涂料(涂层)


    涂料是船舶和海洋结构腐蚀控制的首要手段。海洋涂料分为海洋防腐涂料和海洋防污涂料两大类。按防腐对象材质和腐蚀机理的不同,海洋防腐涂料又可分为海洋钢结构防腐涂料和非钢结构防腐涂料。海洋钢结构防腐涂料主要包括船舶涂料、集装箱涂料、海上桥梁涂料和码头钢铁设施、输油管线、海上平台等大型设施的防腐涂料; 非钢结构海洋防腐涂料则主要包括海洋混凝土构造物防腐涂料和其他防腐涂料[7]。


    防腐涂料的类型主要包括有机硅树脂涂料、环氧类涂料、聚氨酯类防腐涂料等,环氧类防腐涂料是目前应用范围最广的海洋工程结构防腐涂料。实际应用中,涂料可以分为面漆、中间漆、底漆。面漆包括乙烯树脂、丙烯酸树脂、聚氨酯等;中间漆包括环氧玻璃鳞片、环氧云铁等;底漆包括热喷涂铝漆、富锌底漆(无机类的硅酸依稀、有机类的环氧富锌)等。


    有机硅树脂涂料[8]


    有机硅树脂涂料是以有机硅树脂或者改性有机硅树脂为主要成膜物质的一种元素有机涂料,主要分为纯有机硅树脂涂料和改性有机硅树脂涂料,耐热耐寒性强,绝缘性、附着力、柔韧性、防霉性等性能优异。改性有机硅树脂应用更广泛,包括机械混合型和缩聚型,可以通过添加不同填料或颜料来改性有机硅树脂,增强其耐热性、绝缘性和耐候性等。


    虽然有机硅树脂涂料具有优异的耐高低温性和耐候性、耐化学品、耐磨性等突出优点,但是它的强度低,与基底的粘附力低等缺点也限制了其应用范围。以后的工作主要是采取不同方法改性,如无机-有机混接技术,使其兼具有机物与无机物的最佳特性;通过探明有机硅树脂涂料成膜机理,对各种聚合物如丙烯酸树脂、环氧树脂等进行改性,获得性能更为优异的有机硅改性涂料;制备交联型有机硅树脂涂料从而增强其致密性,提高耐水、耐溶剂和耐热等性能;使有机硅树脂涂料向低污染、健康环保的方向发展也是以后的研发重点。


    环氧类防腐涂料[8-9]


    环氧类防腐涂料以环氧树脂为主体,与颜料、催干剂、助剂等调制而成。环氧树脂涂料性能优异:高附着力、高强度、耐化学品和耐磨性是目前海洋重防腐领域应用最早、范围最广的重防腐涂料种类之一。


    环氧类防腐涂料种类繁多,主要分为双酚A环氧树脂和酚醛环氧树脂两大类。双酚A环氧树脂(如图)分子结构中含羟基、醚键和环氧基团,与基底粘附力强;苯环使树脂具有较强的机械强度和耐磨性;涂膜后耐酸碱性、耐腐蚀性和耐化学品性能优异;常温固化、施工方便,固化收缩率低,无挥发性物质产生,绿色环保。


    环氧双酚A的结构式


    酚醛环氧树脂,因含较多的环氧基团,耐腐蚀性能和粘附力更强;固化交联度更大,致密性更强,同时具有酚醛树脂的耐高温和耐腐蚀性能。但环氧基团的增多使脆性增大,影响了其应用范围。以双酚A代替苯酚合成双酚A酚醛环氧树脂(如图),游离酚含量低,分子量分布窄,双酚A的引入使树脂力学性能更强,收缩率更低,环氧基团的增多使粘附力极强,柔韧性、热稳定性、绝缘性、耐水耐腐蚀性等性能更优异。


    双酚A酚醛环氧树脂


    通过填料等手段改性环氧树脂,可以拓展其应用范围。Ghaffari等以双官能团硅烷作改性剂,通过红外光谱和热重分析等分析方法,对环氧复合材料中悬浮纳米填料和涂层性能进行研究,研究表明改性剂使悬浮纳米填料的分散效果更好,加入质量分数0.5%的改性悬浮纳米填料后,涂层在浸泡期内效果明显。Paula等对水性环氧树脂的微观结构展开分析,结果表明涂层表面的平均针孔大小与氯化物的渗透性有很好的相关性。刘江涛等分析了水性改性胺环氧固化剂与液体环氧树脂配比,填料、助剂的选择等问题,结果表明环氧基团胺氢当量比为1:1,颜料、非离子与阳离子润湿剂配合使用时,制成的漆膜力学性能和耐化学性能优异。Mukesh等以腰果酚代替双酚A合成新型环氧树脂并进行红外光谱和核磁共振谱的表征,结果表明:新型环氧树脂腰果酚只需原来环氧树脂中双酚A使用量的40%~60%就能达到相同的性能。


    但目前这些改性方法只能改善树脂某一特性,在面对复杂的海洋腐蚀环境时,应用优势并不明显。根据不同的使用领域,通过与各种树脂和填料等混合,再结合物理和化学改性的方法研制水性化或高固体化环氧类防腐涂料是其发展方向,比如我们以双酚AF代替双酚A合成酚醛树脂,再对其进行环氧化,得到的含氟环氧树脂,不但对基底具有优异的吸附性能,而且极大的提高了环氧树脂的防腐性能,在海洋防腐领域优势突出。涂料性能的优劣依赖于树脂的特性,还包括改性剂的研发,涂装工艺的优化等也是以后环氧类防腐涂料的科研方向。


    聚氨酯防腐涂料[9]


    聚氨酯涂料是常见的一类涂料,和环氧涂料有相似的性能,分为双组份和单组份聚氨酯涂料。聚氨酯中除存在氨基甲酸酯键外,还有许多—OH、—NCO和不饱和双键等,涂层耐酸碱、耐油、耐腐蚀、耐高低温和耐磨等性能优异。聚氨酯涂料属于高固低VOC涂料,环境污染物排放量很低;聚氨酯涂料与基底附着力强,物理机械性能优异,装饰性能也很强,可在重防腐领域中作为面漆使用。


    目前,国内外对水性聚氨酯防腐涂料改性方法有很多,主要包括:环氧树脂改性、有机硅共聚改性、纳米改性、复合改性。改性后水性聚氨酯防腐涂料的性能得到了很大的改善,但仍存在耐水性不强,对施工条件要求苛刻,产品价格较高等问题。


    研发新的水性聚氨酯防腐涂料改性方法是水性聚氨酯防腐涂料科研的主要方向,如使用乳化剂或者在主链上引入羧基、羟基等亲水基团制备水性聚氨酯涂料,研究的重点是如何提高其耐水性和缩短固化时间等方向;另外,双组份聚氨酯涂料的研发很不成熟,这也是以后的一个研究热点。总之,开发高性能的水性、高固体含量聚氨酯涂料,通过与环氧树脂、氟碳树脂等不同类型涂料联用的技术是今后的研发方向。


    2海洋防腐涂料的发展


    未来海洋重防腐涂料的发展方向是: 环保、节能、省资源、高性能和功能化。例如: ①低表面处理防锈涂料不但可以减轻表面处理的压力,避免预处理对环境造成的污染,并可节约大量维修费用; ②无铅无铬化是无公害高性能防锈颜料和填料的发展方向; ③水性无机富锌涂料作为零VOC 的环保型水性防腐涂料被广泛应用;④无溶剂涂料是研究的热点,主要有无溶剂环氧涂料、无溶剂聚脲和聚氨酯涂料; ⑤纳米粒子的引入可以改善涂料流变性,提高涂层附着力、涂膜硬度、光洁度和抗老化性能,是重要的发展方向之一; ⑥超耐候性面漆———氟碳树脂及含氟聚氨酣等改性材料是面漆基料的极佳选择,除用于船壳漆外,还可用于接触强腐蚀介质的内舱涂料等。换句话说,高固体化、无溶剂化( 包括粉末涂料化) 或弱溶剂化、水性化、无重金属化、高性能化、多功能化、低表面处理化、省资源化以及智能化等是涂料发展的国际趋势[9-11]。


    环保涂料


    无公害高性能防锈颜填料随着环境保护呼声的日益高涨,健康环保的海洋涂料的开发应用必将成为船舶涂料发展的趋势,防腐颜料的无铅无铬化是防腐蚀涂料的发展方向。为此专家们研究开发出抑制钢铁腐蚀的新型防锈颜料,如磷酸锌、磷酸钙、钼酸锌、钼酸钙以及含锌化合物等;新型的锌-硅酸盐改性的三聚磷酸铝颜料等也是替代重金属颜料的有效品种。金属锰和其化合物在防腐涂料中作为防腐蚀作用的抑制性颜料使用无论是单独效能还是综合效能,与传统的钼酸盐和铬酸盐抑制性颜料几乎具有相同的效果;铁氧体作为防腐蚀活性颜料也具有极佳的防腐效能。美国Gerace 公司用离子交换型防锈颜料代替含重金属的防锈颜料,配制的涂料已用于北海油田平台的防腐;发达国家已经禁止使用红丹防锈漆,所生产涂料中的颜料也都采用无毒的铝粉、锌粉、铁红等。


    纳米微粒,如纳米级TiO2、ZnO、CaCO3 及SiO2,用于防腐涂料具有极好的协同作用。纳米颗粒与涂层形成较强的氢键结合,增强了涂层的致密性及抗离子渗透性。此外,纳米微粒还可以改善涂料的流变性,提高涂层的附着力、硬度、光洁度和耐老化性,是重要的发展方向之一。


    水性涂料


    水性涂料中最重要的防腐涂料就是水性无机富锌涂料,它是以无机物为主要成膜物、高含量的锌粉为防锈颜料、水为分散介质的高固体分厚膜涂料,是海洋环境防腐蚀领域中防锈性能最优异的一类涂料,并且很有推广价值。水性无机富锌涂料作为一种零VOC 的环保型防腐涂料,已被各行各业所接受,具有广阔的发展和应用前景。近年国外还出现了无机磷酸盐水性富锌涂料,对底材处理要求相对较低,性能优异。如德国GalvatechLed 公司开发的Zinga 富锌涂料,含锌95%,已使用多年,防腐性能极好。近年国内水性高模数硅酸钾、硅酸锂富锌涂料已在工程上应用,性能也在不断改进完善中。除了水性无机富锌涂料外,厚浆醇酸、水性环氧、丙烯酸改性醇酸或环氧、水性聚氨酯等水性涂料已达到了产业化和实际应用的阶段,在内舱和油水舱中底面配套使用时可极大地改善施工环境。但是,因为船舶所处的环境比较恶劣,水性涂料的防腐蚀性能还达不到要求,使得水性涂料在船舶上的应用较少。


    低处理表面防锈涂料


    船舶及海洋设施有许多狭小或不能搬动的部件,维修时往往难以进行彻底的表面处理,通常处理后仍带有不同程度的锈蚀物,并经常处于高度潮湿及带油(油舱维修时)的状态,需要一种可以在这种低处理表面上直接进行涂装的高性能涂料。这种涂料不但减轻了表面处理的压力,避免了预处理对环境造成的污染,并且节约了很多维修费用,目前国内外各公司均试图开发出能适应低处理表面的通用底漆。


    无溶剂聚脲、聚氨酯涂料


    20 世纪90 年代以来,无溶剂聚脲、聚氨酯喷涂工艺得到了迅速发展。它一次喷涂厚度可达到2 cm,几分钟即可固化成膜,不受施工环境的影响,特别适合于要求快速施工的厚涂平台甲板和弹性地板涂装。但是当务之急是开发与之配套的原材料和施工工艺。为此,近年来国外为适应环保要求而研制开发了一种新型无溶剂、无污染的防腐及装饰材料:无溶剂聚脲弹性体及其涂装技术。该弹性体具有强度高,柔韧性、耐磨性、抗湿滑性、抗热冲击性、抗冻性及装饰性好等特点,同时也具有耐酸、碱、油、盐及盐雾等多种化学介质的腐蚀和防水等性能,这类涂料已在化工设备及港口设施中得到了广泛应用。国内的海洋化工研究院也开发了相应的体系,其研究水平处于国内领先地位。



更多关于材料方面、材料腐蚀控制、材料科普等等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑:王元

《中国腐蚀与防护网电子期刊》征订启事
投稿联系:编辑部
电话:010-62313558-806
邮箱:
ecorr_org@163.com
中国腐蚀与防护网官方 QQ群:140808414


免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
