30组钢铁热处理金相图大放送
2017-02-13 12:36:37 作者：本网整理 来源：测了么 分享至：

    导读


    我们知道，材料微观结构决定其性能及特性，金属的成分和热处理条件对材料的组织结构有至关重要的影响。通过研究钢铁材料的成分、热处理方式和组织结构的关系，可以指导钢铁材料的加工制造工艺。下面小编将带您一览30组钢铁材料的热处理及金相组织。


    碳  钢

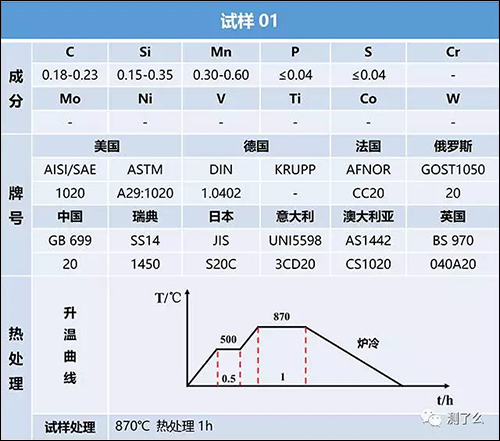

    低碳钢



1

2
    200×

3
    1000×
    铁素体（黄、蓝、紫）+珠光体（棕色），珠光体中的铁素体和渗碳体清晰可见

4

5
    100×

6
    1000×

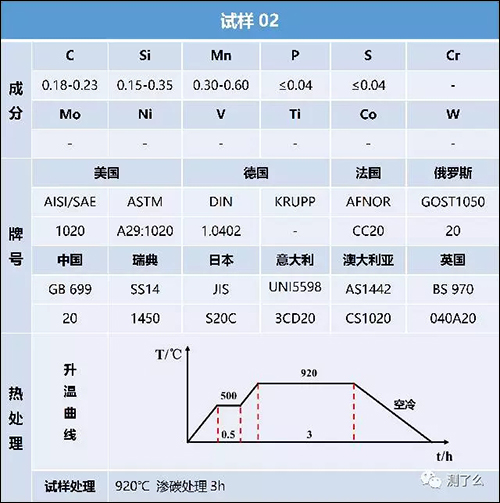

    原始结构为铁素体+珠光体，但渗碳处理后只剩下珠光体

7

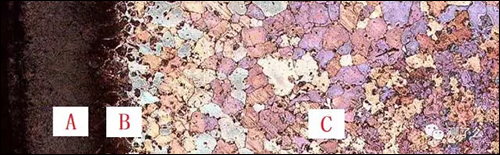

    断面金相图

8
    A处放大组织为珠光体

9
    B处放大组织为珠光体+铁素体

10
    C处放大组织以铁素体为主含少量珠光体

11

12
    50×

13
    1000×


    表层为珠光体，次外层为马氏体（放大图，紫色、绿色和棕色）

14
    断面金相图

15
    A处放大组织为马氏体

16
    B处放大组织为铁素体+马氏体

17
    C处放大组织为珠光体+铁素体，部分珠光体装变为马氏体

18

19
    50×

20
    1000×

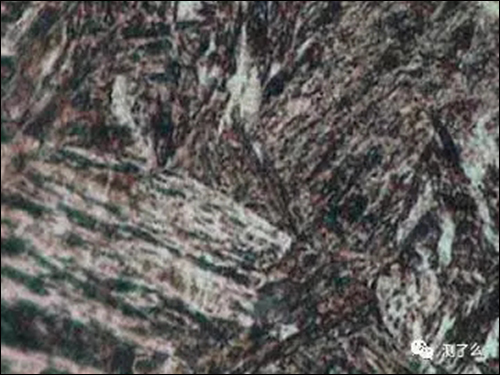

    表层为马氏体（灰色），内部为铁素体+珠光体（彩色），放大图为针状马氏体

21
    断面金相图

22
    A处放大组织为马氏体

23
    B处放大组织为铁素体+马氏体

24
    C处放大组织为铁素体+珠光体

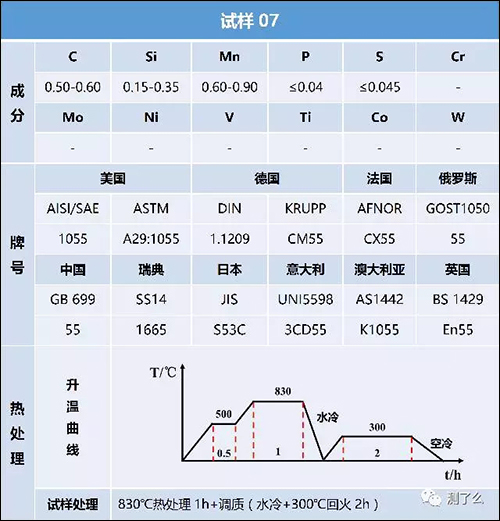

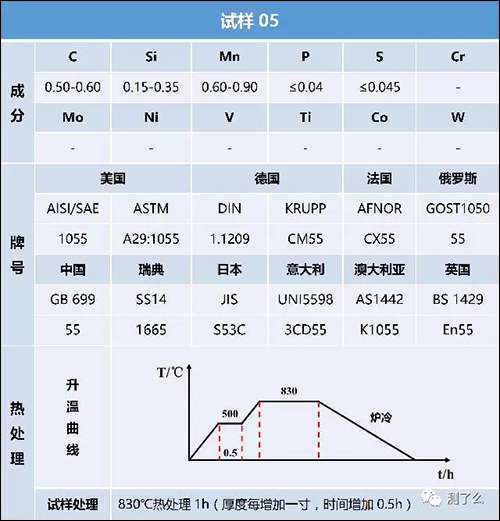

    中碳钢



25

26
    100×

27
    1000×

28

29
    100×

30
    1000×


    铁素体（亮灰色）+马氏体（紫色和蓝色）



31

32


    100×

33
    1000×


    主要结构为回火马氏体

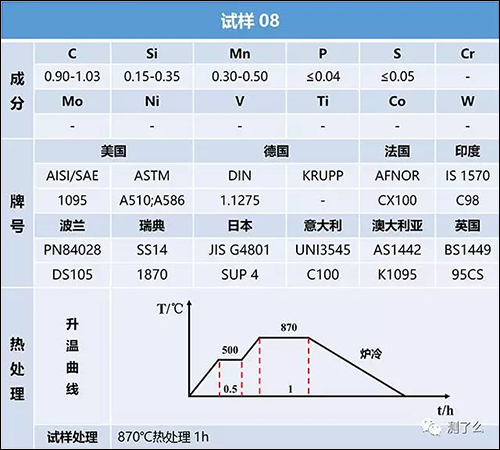

    高碳钢

34

35
    100×

36
    1000×

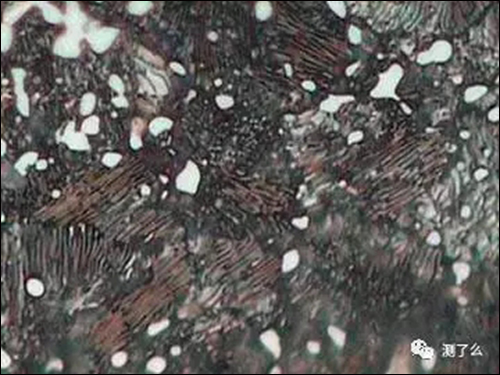

    主要组织为珠光体（片层状），白色颗粒为渗碳体和碳化物



37

38
    100×

39
    1000×


    主要组织为马氏体和碳化物（白色颗粒），蓝色部分为残余奥氏体

40

41
    100×

42
    1000×


    主要组织为马氏体和碳化物（白色颗粒）

43

44
    100×

45
    1000×


    试样未腐蚀 黑色和棕色为非金属夹杂物


    低合金钢

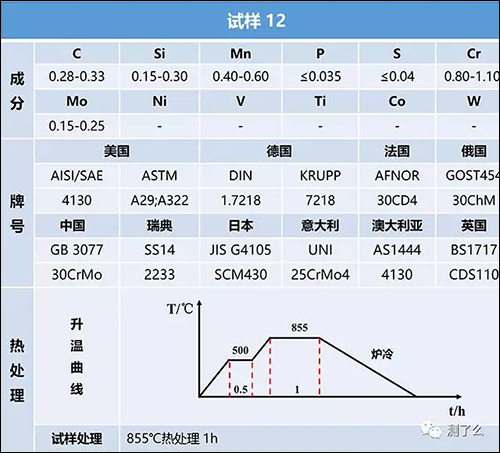

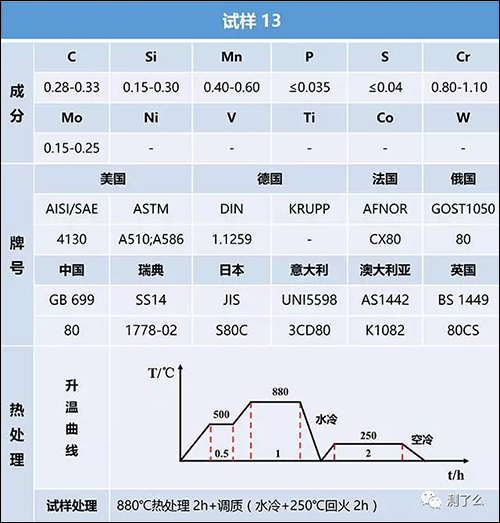

    AISI 4130



46

47
    100×

48
    1000×


    组织由珠光体（暗色部分）和铁素体（亮色部分）构成



49

50
    100×

51
    1000×

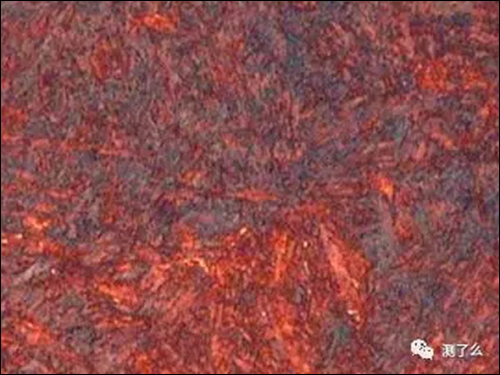

    组织结构为马氏体

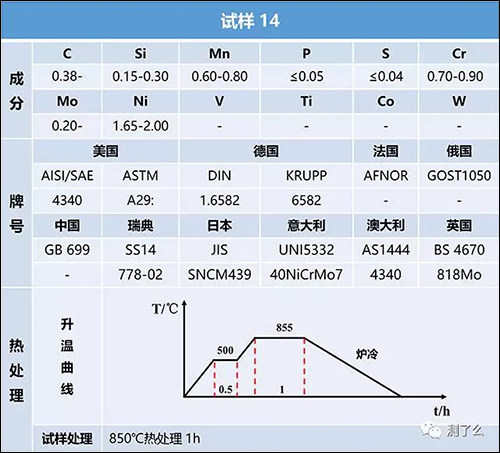

    AISI 4340



52

53
    100×

54
    1000×


    组织结构为珠光体（暗色部分）和铁素体（亮色部分），亮色颗粒为碳化物


    铸  铁


    白口铸铁



55

56
    100×

57
    1000×


    组织结构为珠光体（棕色大颗粒）和莱氏体（白色和棕色蜂窝状结构）

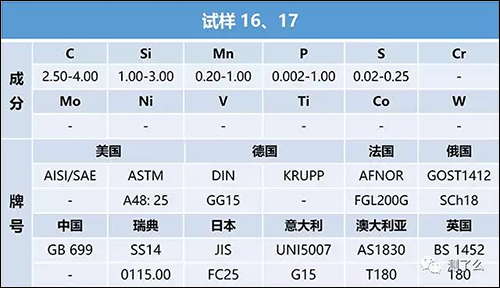

    灰铸铁

58

59
    100×

60
    1000×

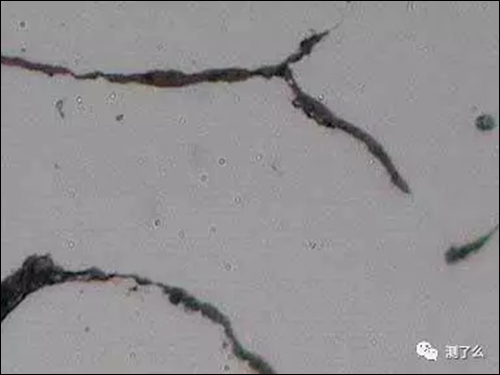

    试样未腐蚀，灰色部分为石墨片层，基体部分不明显

61
    100×

62
    1000×


    试样经腐蚀，灰色部分为石墨片层，基体为珠光体和铁素体

63

64


    100×

65
    1000×

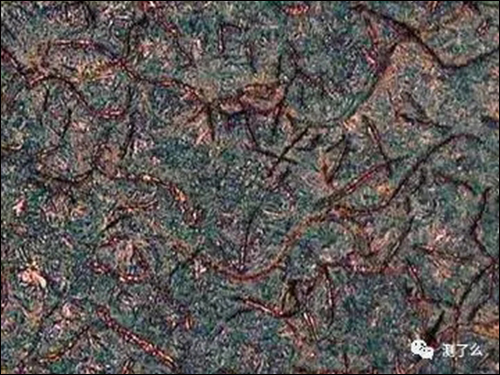

    基体为马氏体，石墨片层仍然有保留

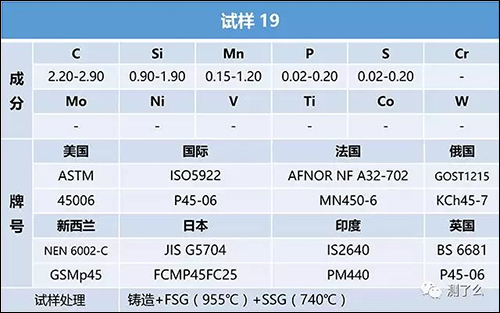

    可锻铸铁



66

67
    100×

68
    1000×


    基体为铁素体，灰色部分为回火石墨


    球墨铸铁



69

70
    100×

71
    1000×


    试样未腐蚀，黑色颗粒为球状石墨

72
    100×

73
    1000×


    试样经腐蚀，棕色颗粒为球状石墨，基体为铁素体（白色和紫色）

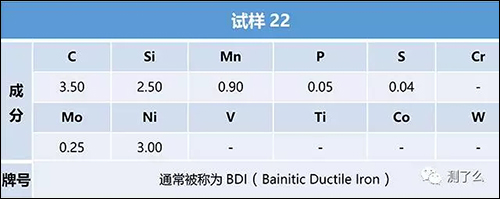

    贝氏体球墨铸铁



74

75
    100×

76
    1000×


    棕色颗粒为球状石墨，基体为贝氏体

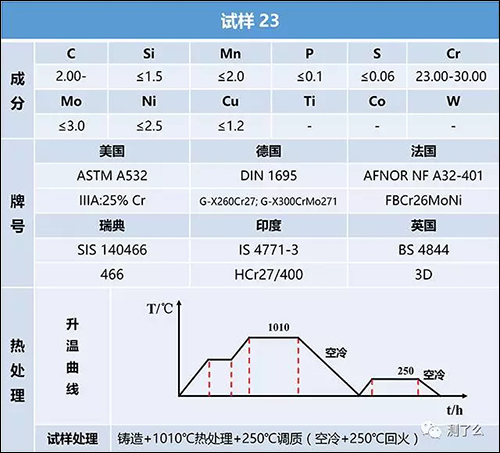

    耐磨铸铁



77

78
    100×

79
    1000×


    组织结构为碳化铬


    工具钢

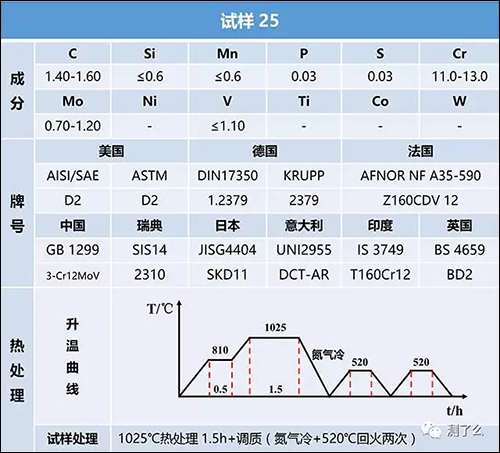

    高碳高铬工具钢



80

81
    100×

82
    1000×


    基体为铁素体（墨绿色），亮色颗粒为碳化物

83

84
    100×

85
    1000×


    基体为马氏体（彩色），亮色颗粒为碳化物

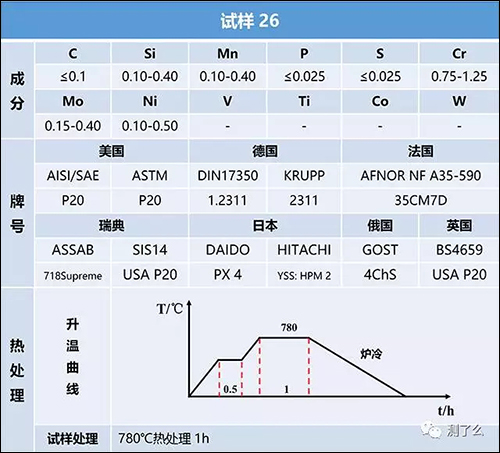

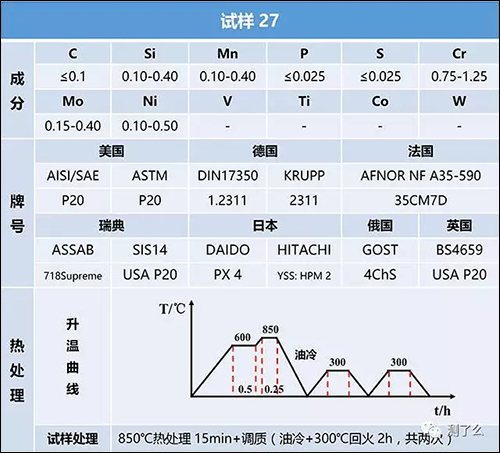

    模具钢



86

87
    100×

88
    1000×


    基体为铁素体，亮色颗粒为碳化物

89

90
    100×

91
    1000×


    主要组织为回火马氏体

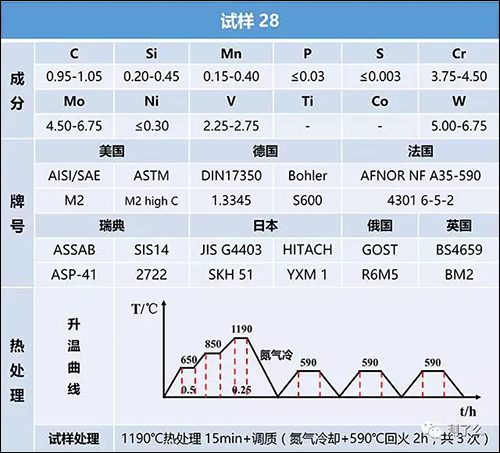

    高速钢

92

93
    100×

94
    1000×

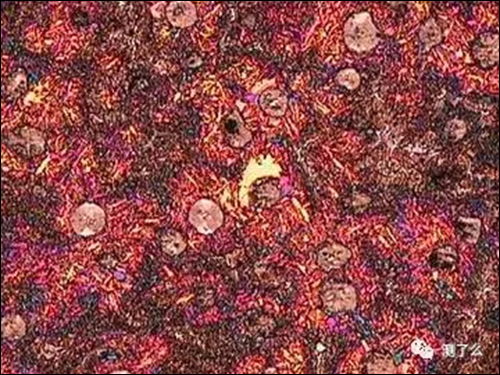

    基体为马氏体，亮色颗粒为碳化物


    铸  钢

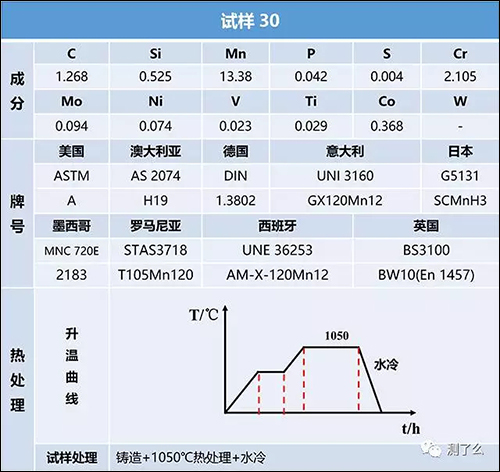

    高锰钢



95

96
    200×

97
    1000×


    基体为奥氏体，亮色颗粒为碳化物

98

99
    50×

100
    1000×


    基体为奥氏体，热处理后，沿晶界的碳化物减少
