油漆涂层缺陷-剥落（Detachment）的原因及处理方法
2018-01-02 16:21:16
作者：本网整理 来源：防腐蚀论坛
分享至：

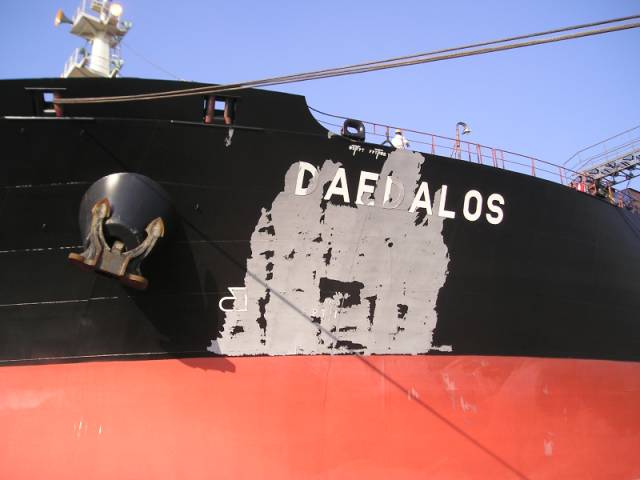

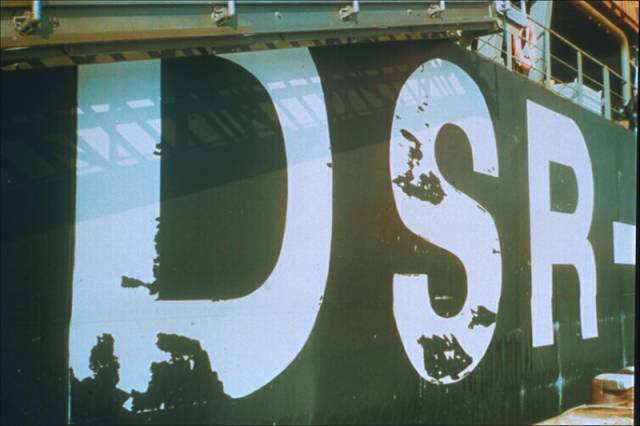

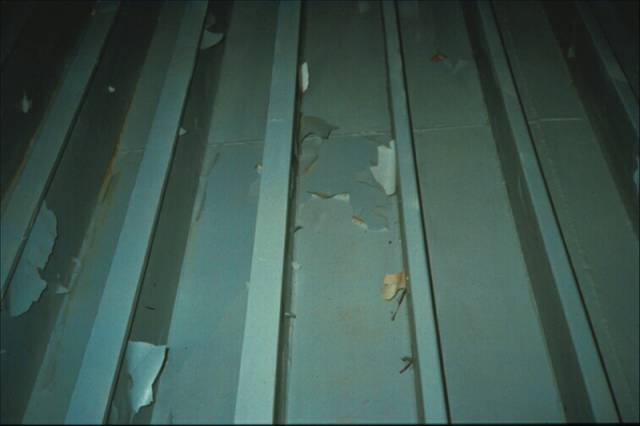

剥落可分成两大类：
1.涂层与基材或涂层之间失去附着力（Adhesion failure）
-2.单一涂层内部失去聚合力 （Cohesion failure）
1.层间剥落的原因：
-被涂的基材或涂层表面受到油/水、气密液等外来物的污染；
-复涂时，被涂的基材或涂层表面已结露；
-涂层之间超过涂装间隔；
-涂层之间不配套，如醇酸面漆涂在丙烯酸涂料上；醇酸面漆涂在富锌底漆上；
-复涂前，前道涂层表面的游离胺没有清除；
-一次喷涂的涂层小于规定的最小的规定膜厚。
**避免的方法：
-确保被涂表面清洁、干燥和无污染物；
-施工时，钢板温度应大于露点温度3度；当气温低于0度时，可以用透明塑料薄膜+手按的方法，检查基材表面是否有薄冰层；
--严格按照产品说明书规定的要求施工；
-确保涂料配套的合理性、正确性；含锌底漆上可以先用环氧底漆封闭后再涂醇酸面漆；
-如发现游离胺，复涂前可以用60 °C的热水清洗；
--按照规定的最小膜厚喷涂。
2.涂层内部剥落的原因：
-环氧、聚氨脂涂料无固化剂，或混合不均匀，或用错固化剂；
-无机锌涂料水解缩聚反应不充分；
-通风不良，改性环氧中的碳氢树脂析出：
-涂料受外来物的污染。
**避免的方法：
-环氧、聚氨脂涂料无固化剂，或混合不均匀，或用错固化剂；
-无机锌涂料水解缩聚反应不充分；
-通风不良，改性环氧中的碳氢树脂析出；
-涂料受外来物的污染，如水、机油等。
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org
责任编辑：殷鹏飞
《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群：140808414
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606-806
- 邮箱：fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：8125
腐蚀与“海上丝绸之路”
点击数：6461
