失效分析现场直击——304H弹簧钢丝及弹簧表面腐蚀的原因
2018-10-11 12:02:56 作者:史茜 来源:机械工程材料 分享至:
    背景

    宁波沿海某弹簧生产厂家生产的钢丝及弹簧采用规格为?5.5mm的304H钢盘条,通过冷抽、固溶、精抽、回火等工艺加工而成,经过饱和次氯酸钠溶液浸泡,并在室内放置一段时间后,发现个别钢丝及弹簧表面局部出现锈蚀现象,且这种现象集中出现在天气炎热的夏天。为找到304H弹簧钢丝及弹簧锈蚀的原因,作者对其进行了失效分析。

    理化检验及结果

    1 宏观形貌

    由图1可以看出,经饱和次氯酸钠溶液浸泡并放置一段时间后,钢丝及弹簧表面局部出现黑色锈迹,即出现了锈蚀现象,而未锈蚀区域表面呈正常的银白色。

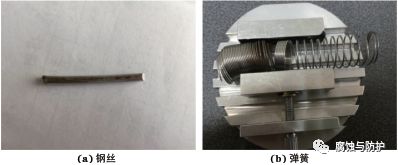

    图1 锈蚀钢丝与弹簧的宏观形貌

    2 微观形貌

    在钢丝及弹簧的锈蚀位置,沿钢丝径向、弹簧丝轴向截取试样,采用EVO18型扫描电子显微镜(SEM)观察截面形貌。由图2可以看出,钢丝及弹簧锈蚀部位的内部、内部表面和次表面均未发现夹杂物或其他异物。

    图2 钢丝和弹簧锈蚀部位截面微观形貌

    在钢丝的锈蚀部位截取试样,经质量分数65%的硝酸溶液电解腐蚀后,采用EVO18型扫描电子显微镜观察截面显微组织。由图3可以看出,钢丝锈蚀部位截面的晶粒度均匀,晶粒尺寸为10~20μm,为正常显微组织。

    图3 钢丝锈蚀部位截面的显微组织

    3 化学成分

    采用EVO18型扫描电子显微镜附带的能谱仪(EDS)对钢丝表面含锈蚀区域进行元素面分析。由图4可以看出,钢丝锈蚀处存在锌元素,未锈蚀处没有锌元素。304H弹簧钢不含锌元素,这说明锌元素是由外来污染造成的。因此,304H弹簧钢钢丝锈蚀可能是由锌元素的污染导致的。

    图4 钢丝锈蚀区域的SEM 形貌和面扫描结果

    采用EVO18型扫描电子显微镜附带的能谱仪(EDS)对钢丝和弹簧锈蚀和未锈蚀处进行成分分析。由图5和表1可以看出:钢丝锈蚀处锌元素的质量分数达7.77%;未锈蚀处不存在锌元素,但存在的一定量的氧元素和较高含量的铬元素,这是由拉丝粉的污染造成的。由此可见,钢丝锈蚀主要是由钢丝表面锌元素的污染造成的。

    图5 钢丝锈蚀处和未锈蚀处能谱分析的位置

    表1 钢丝锈蚀处和未锈蚀处(如图5所示)的能谱分析结果


    由图6和表2可以看出:弹簧锈蚀处铜元素的质量分数达到6.88%,而未锈蚀部位不含铜元素, 可见弹簧锈蚀是由铜元素污染造成的;弹簧表面的钙、氧、钛元素主要来源于拉丝粉。

    图6 弹簧锈蚀处和未锈蚀处能谱分析的位置

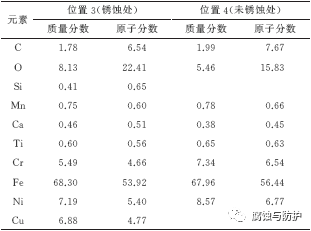

    表2 弹簧锈蚀处和未锈蚀处(如图6所示)的能谱分析结果

    腐蚀原因分析及措施

    在304H弹簧钢丝及弹簧表面沾染锌或铜元素后,在夏天天气潮湿的条件下,钢丝或弹簧表面会形成一层水膜,这层水膜将锌或铜与基体固溶体连接在一起,电子会发生移动;由于基体固溶体的电位较高,锌或铜的电位较低,电子由低电位向高电位移动而形成以基体固溶体为阴极、锌或铜为阳极的微电池。在放置过程中钢丝及弹簧表面发生析氧腐蚀,生成氧气,使金属内部电子持续发生定向移动,从而促使电位较低的金属发生腐蚀,即阳极溶解现象。

    对现场可能产生锌、铜元素污染的设备及工艺进行排查。在盘条精整过程中,打包机横轴材料为铜合金,并且在现场发现打包后的盘条表面有沾染铜的情况,如图7所示。

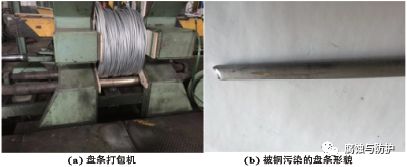

    图7 盘条打包机及被铜污染的盘条形貌

    在盘条拉线过程中发现,拉丝轮表面的镀锌层有破裂点。针对上述问题,将现场打包机横轴材料更换成有机树脂,同时对拉丝轮进行定期检查,避免出现镀锌层破裂的现象,在采取这些措施后,304H 弹簧钢丝及弹簧未再出现表面因金属污染而造成的锈蚀现象。


    结论



    盘条在精整打包过程中被打包机横轴中的铜元素污染,或在拉丝过程中被拉丝轮表面的锌元素污染,在304H弹簧钢丝及弹簧表面存在水膜的情况下,这些元素与基体固溶体形成电位差,而发生电化学腐蚀,从而出现局部锈蚀现象。通过将现场打包机横轴材料更换成有机树脂,对拉丝轮进行定期检查,可防止因表面金属元素污染造成的锈蚀。
