有很多文献和资料充分证明,保温层下腐蚀(CUI)是一种非常常见却又非常复杂的现象,发现这种腐蚀是非常困难的,并且需要耗费大量的时间和经济成本。

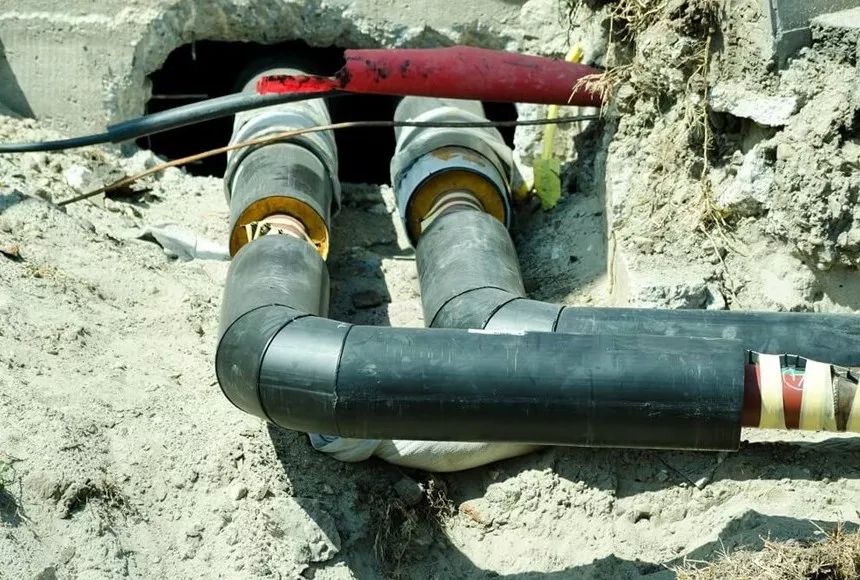

保温层下腐蚀是指外部被保温层覆盖的管道或设备,由于水分和腐蚀性物质的进入而发生的腐蚀现象。这种腐蚀一般很难发现,是因为它通常隐藏在保温层下面,传统的检测方法是:
1、拆除管道表面覆盖物;
2、检查管道;
3、恢复表面覆盖物原貌。
这一过程涉及到大量成本和后勤工作的问题。即使是只切割覆盖层,也是一个非常耗时且劳动密集型的过程,而且如果表面覆盖物质中含有石棉并且需要安全移除,可能还会使情况变得更加复杂。
无损检测技术
已经在保温层下腐蚀的检测和预防方面发挥着巨大的作用,这项技术涵盖多种不同的方法,每种方法都有其自身的优缺点。
保温层下腐蚀的无损检测技术
适合用于保温层下腐蚀的无损检测技术有很多种,但这些技术大多通常只在流体发生明显泄漏的情况下才能有效检测到。当然,工业界更需要在不拆除保温覆盖物的情况下就能进行检测的技术。通常,这些检测方法并不是单独使用的,而是将它们相互结合,发挥各自的优势并且弥补各自的不足,来达到最佳的检测效果。
下面就来介绍一下最适用于保温层下腐蚀的四种常用无损检测技术:
目视检测
目视检测是最简单也是最明显的方法,它包括拆除覆盖物(部分或全部),目视检查表面是否有腐蚀或损坏的迹象,然后决定是否需要更换保温材料。这种方法是非常有效的,但缺点是成本高,工程师一般只能检查到管道的外部区域,无法检查管道的内部空间。拆除下来的保温层也可能需要重新更换,这增加了额外的经济成本。而且,整个检测过程必须小心并且适当地完成,否则管道结构的完整性可能会受到破坏,以及带来其他一些额外风险的损害。
射线照相检测
射线照相技术是另一种常见的保温层下腐蚀检测方法。这种X射线技术还可以细分为多种不同的技术,如实时射线照相(RTR)、计算机射线照相(CR)和数字探测器阵列(DDA)技术等。每种方法都有不同的优缺点,其适用性取决于特定的应用程序。例如,计算机射线照相仪只适用于检测构件的两侧,而数字探测器阵列仪虽然精度更高,图像失真较小,但由于结构的限制,其性能一般随着管径的增大而降低。
每一种方法都是基于X射线原理,透过保温层突出显示一些变化或者厚度不均匀的区域(这可能表明有腐蚀的累积),进而提供管道直径轮廓的视图。先进的软件和数字成像技术使图像能够进行实时查看,并得到增强,从而为运营商提供最佳的视图。射线照相技术的优点还包括便携性、可以快速分析、可追溯性以及能够进行数字存档等。
超声波测厚
超声波测厚是一种高效、高精度、多用途的远程目视检测技术,被广泛应用于许多行业。它的工作原理是超声波的传播原理,可以通过各种衬里和涂层测量壁厚。该技术的另一个优点是,它只需要测量被测组件的一侧即可。但该技术同样也存在缺点:检查仅限于小范围,需要对每种不同的材料进行校准等。
脉冲涡流检测(PEC)
脉冲涡流技术主要是利用电磁波技术来确定任何导电材料的壁厚。这种方法不需要将探头与测试表面进行接触,却仍然具有较高的准确性。但由于该技术只提供平均壁厚,因此通常只作为一种筛选技术,不用于检测孤立的腐蚀区域。此外,脉冲涡流技术只能用于碳钢和低合金钢结构的检测,限制了其应用范围。
小结
以上是对保温层下腐蚀各种检测方法的一个非常广泛的概述,针对具体的应用,需要更加仔细的判断和分析以选择最合适的技术或技术组合。比如,要首先要考虑到安全性,然而是检测设备的最佳位置和便携性,以及尽量减少设备的数量和人力需求,而归根结底检测质量才是最关键的考虑因素。但是,毫无疑问,无损检测技术已经在检测和预防保温层下腐蚀方面发挥着巨大的作用,而且每种方法各有千秋,用户可以灵活选用。
