电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种以小振幅的正弦波电位为扰动信号的电化学测量方法。它是给电化学系统施加一个频率不同的小振幅的交流信号，测量交流信号电压与电流的比值（即阻抗）随正弦波频率ω的变化，或者是阻抗的相位角Φ随ω的变化。由于其方便，快捷，内涵丰富的特点，它已经广泛应用在了金属腐蚀与防护，固体电解质，导电材料，锂离子电池，燃料电池，催化剂等各个领域。EIS技术研究电化学体系的基本方法是构建一个等效电路（ Equivalent Circuit，EC），使该电路的阻纳频谱与电化学体系的EIS相同，从而来分析相应的电化学过程（如图1）。因此，如何构建等效电路并对得到的EIS数据进行拟合就显得十分重要。在此，我们给大家详细介绍基于Zview软件构建等效电路并进行数据拟合的方法，希望能给大家一些帮助。

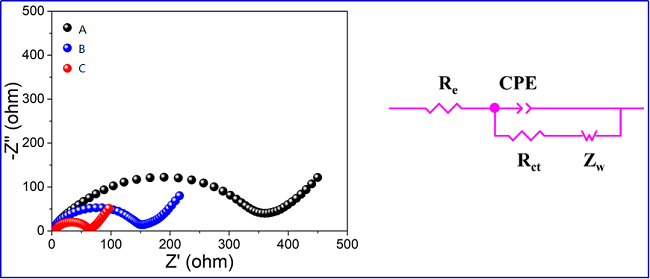

图1 电化学阻抗谱的Nyquist图及其等效电路

1 软件介绍

本文使用的软件为Zview（图2），它是由美国的“Scribner Associates Inc.”公司（图3）开发的一款小巧而又强大的EIS拟合软件。该软件具有如下功能与特点：（1）强大的等效电路建模；（2）常见电路即使拟合；（3）数据处理与绘图；（4）批量处理数据；（5）分析和拟合数据；（6）兼容Windows7/8/10；等等。[1]

图2 Zview软件

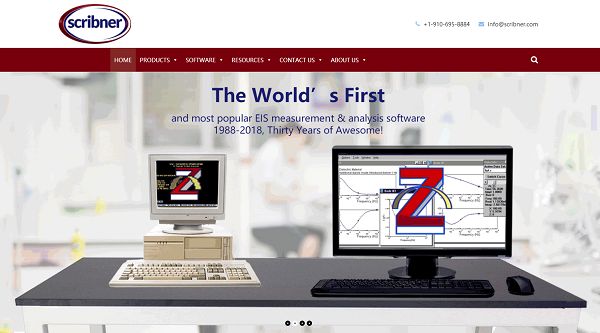

图3 Scribner公司网站主页

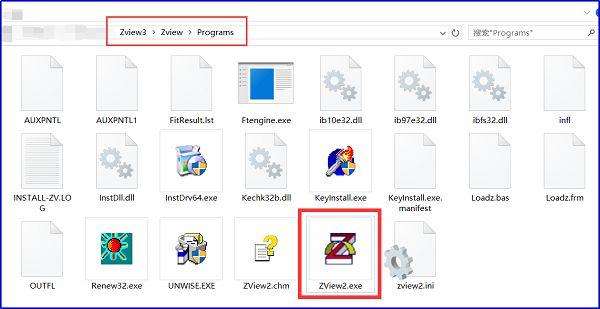

Zview软件是一款绿色的软件，只需要将软件复制到电脑上，找到目录下面的“Zview/Programs/Zview2.exe”即可进行使用（如图4）。软件打开后的界面如图5所示，主要包含4个部分，分别为菜单栏，工具栏，Nyquist图区，Bode图区。工具栏的主要功能按钮如图6所示。

图4 Zview2.exe文件的目录

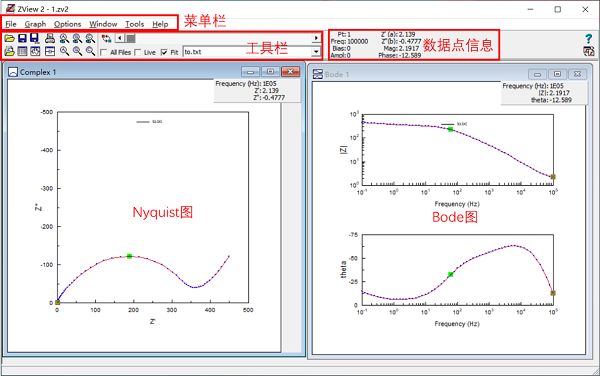

图5 软件界面介绍

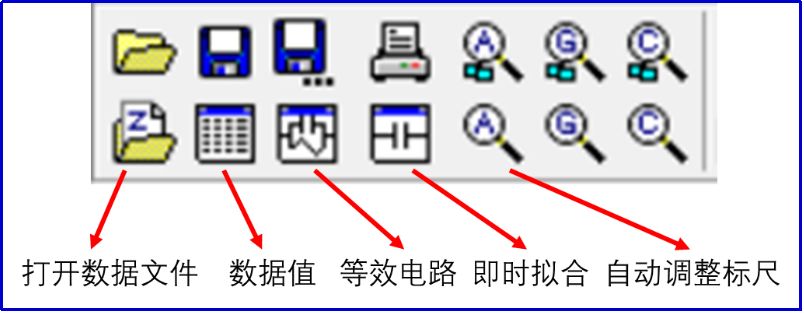

图6 工具栏主要功能按钮

2 导入数据

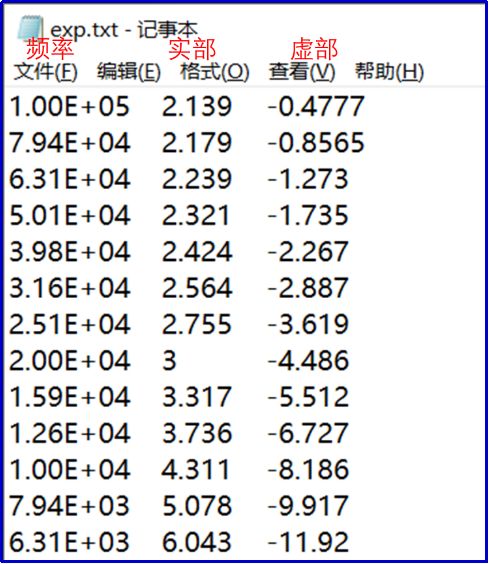

（1）将EIS的数据保存为txt文件，使数据值包含三列，分别为频率，实部和虚部（如图7）；

图7 txt数据文件

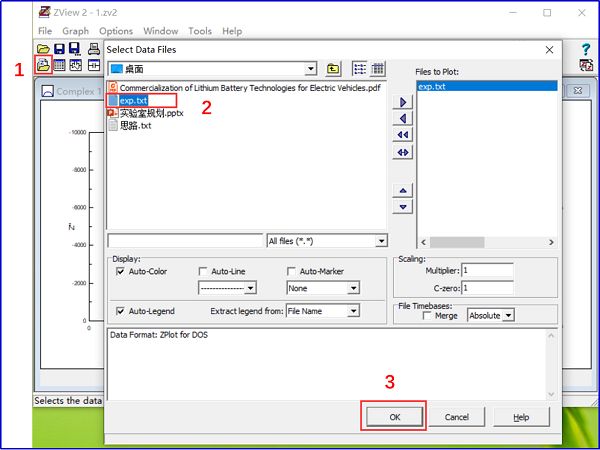

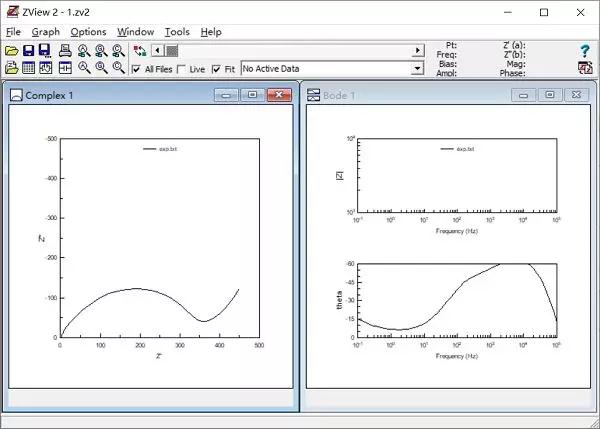

（2）打开软件，如图8所示，点击工具栏上的“打开文件”按钮，在弹出的对话框中双击要打开的文件“exp.txt”，然后单击右下角的“OK”即可，结果如图9所示。

图8 打开文件

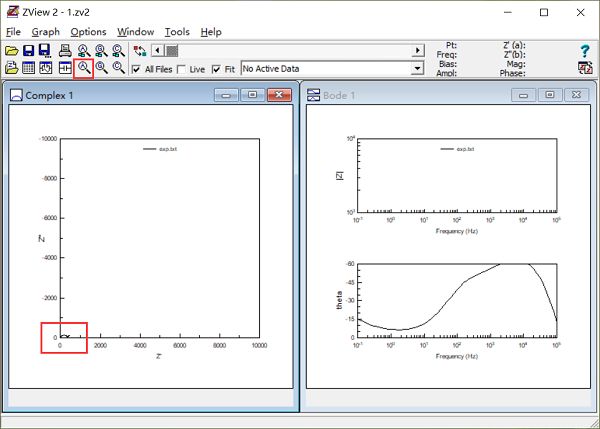

（3）可以发现，Nyquist图中谱图很小，此时点击工具栏中的自动标尺按钮（图9中的上方红框），软件就会自动调整标尺，以适应数据的大小。调整后的结果见图10。除此之外，左键框选想要查看的数据区域也可进行放大。

图9 调整标尺以便于查看

图10 调整标尺后的结果

3 建立等效电路模型

建立合适的等效电路是进行阻抗拟合的关键步骤，只有合理的等效电路才能得到合理的结果。一般而言，等效电路的建立是根据电化学体系的实际含义在参考文献的基础上建立的。软件的操作步骤如下所示：

（1）点击如图11所示的Equivalent circuits按钮，打开如图12所示的等效电路操作窗口；

详情请点击链接：零基础也别慌：带你用 Zview 软件快速学会电化学阻抗谱拟合
