12种法兰类型，13大法兰基础知识解读，系统学习法兰知识，这一篇就足够啦！

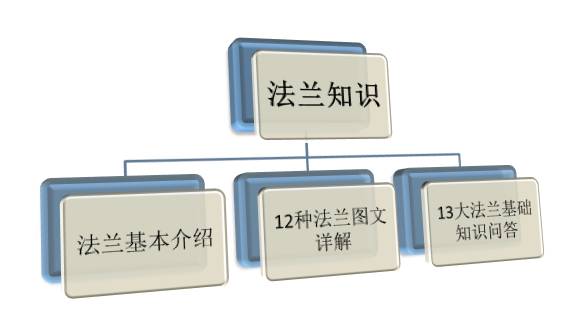

本文构架图

法兰基本介绍

管法兰及其垫片、紧固件统称为法兰接头。

应用：

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等）中必备的构件。此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：

锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：

平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：

有GB系列（国家标准）、JB系列（机械部）、HG系列（化工部）、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：

国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

12种法兰类型及密封面形式

1.板式平焊法兰

板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：

取材方便，制造简单，成本低，使用广泛

缺点：

刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰

带颈平焊法兰属于国标法兰标准体系。是国标法兰（又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：

现场安装较方便，可省略焊缝拍揉伤的工序

缺点：

带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

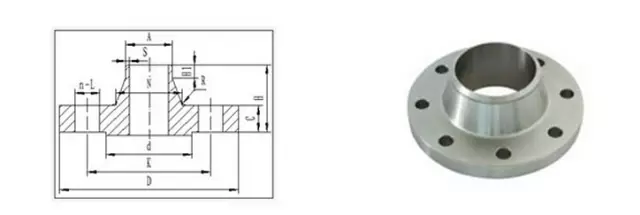

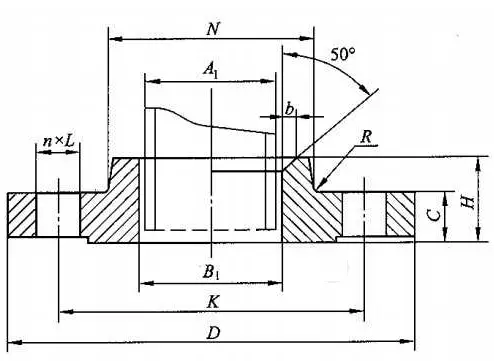

3.带颈对焊法兰

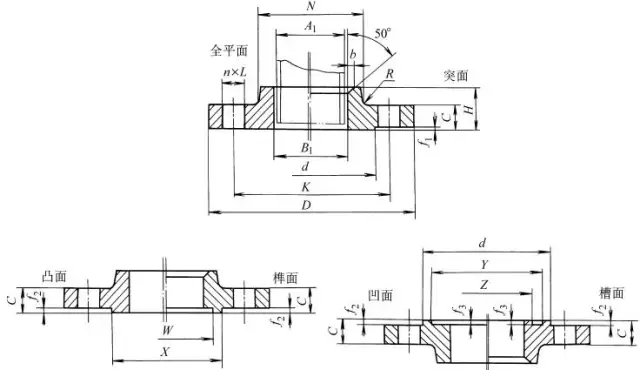

带颈对焊法兰的密封面形式有：

突面（RF）、凹面（FM），凸面（M）、榫面（T），槽面（G），全平面（FF）。

优点：

连接不易变形，密封效果好，应用广泛，适用于温度或压力大幅度波动的管道或高温、高压及低温的管道，也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上

缺点：

带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。因此在运输途中更容易磕碰。
