一、 不锈钢：

钢在冶炼过程中加入铬（Cr）、镍（Ni）、锰（Mn）、硅（Si）、钛（Ti）、钼（Mo）等合金元素改善了钢的性能使钢具有了耐腐性（即不上锈）就是我们常说的不锈钢。

钢：以铁为主要元素、含碳量一般在2%以下，并含有其他元素的材料。铁材料有很强的铁磁性，并有良好的可塑性和导热性。不锈钢：耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种。化工通常使用的钢种304、304L、316、 316L、904L是奥氏体不锈钢。

二、不锈钢有不同的钢号：

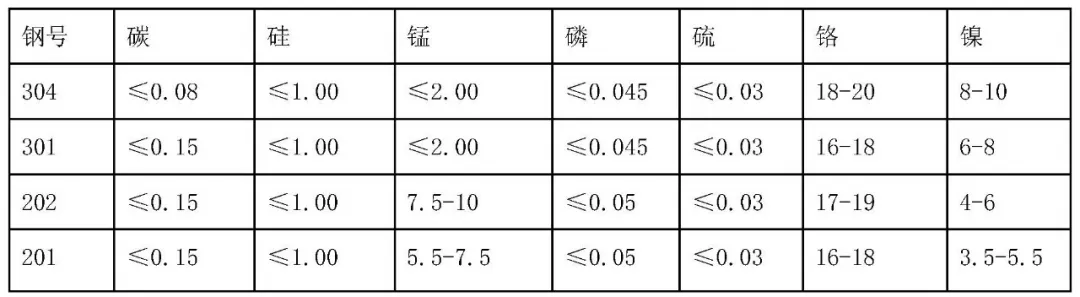

不锈钢在冶炼过程当中，由于加入合金元素品种不同，不同品种加入量的不同，其特性也就不同，为了加以区别则冠上了不同的钢号，下表是常见装饰用不锈钢不同钢号：

304不锈钢

最普遍的钢种，作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，便用温度-196℃～800℃）。适用范围家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸）汽车配件（风挡雨刷、消声器、模制品）医疗器具，建材，化学，食品工业，农业，船舶部件

304L不锈钢（L为低碳）

作为低碳的304钢，在一般状态下，其耐蚀性与304刚相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀；在未进行热处理的情况下，亦能保持良好的耐蚀性，使用温度-196℃～800℃。适用范围应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件。

316不锈钢

316不锈钢因添加钼，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用；加工硬化性优（无磁性）。适用范围海水里用设备、化学、染料、造纸、草酸、肥料等生产设备；照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母。

316L不锈钢

作为316钢种的低碳系列，除与316钢有相同的特性外，其抗晶界腐蚀性优。适用范围对抗晶界腐

蚀性有特别要求的产品。316和316L不锈钢是含钼不锈钢种。316L不锈钢中的钼含量略高于316不锈钢.由于钢中含钼，该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15％和高于85％时，316不锈钢具有广泛的用途。316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。

耐腐蚀性316不锈钢耐腐蚀性能优于304不锈钢，在造纸行业的生产过程中具有良好的耐腐蚀的性能。而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。一般来说，304不锈钢与316不锈钢在抗化学腐蚀性能方面差别不大，不过在某些特定介质下有所区别。最初开发出的不锈钢为 304，在特定情况下，这种材料对点腐蚀(Pitting Corrosion)比较敏感。额外增加2-3%的钼可以减少这种敏感性，这样就产生了316。此外，额外的钼还可以降低某些热有机酸的腐蚀。316 不锈钢几乎成为食品饮料行业标准材料。由于世界范围内钼元素的短缺及316 不锈钢中镍含量更多，316 不锈钢的价格比304 不锈钢更贵。点腐蚀是一种主要由不锈钢表面沉积腐蚀引起的现象，这是因为缺氧而不能形成氧化铬保护层。尤其在小型阀门中，阀板上出现沉积的可能性很小，因此点腐蚀也很少发生。在各种类型的水介质（蒸馏水、饮用水、河水、锅炉水、海水等）中，304 不锈钢与316不锈钢的抗腐蚀性能几乎一样，除非介质中氯离子的含量非常高，此时316 不锈钢就更合适。在大多数情况下，304 不锈钢与316 不锈钢的抗腐蚀性能没有多大区别，但有些情况下也可能差别很大，需具体情况具体分析，根据介质的情况选择容器和管道的材质。

耐热性在1600度以下的间断使用和在1700度以下的连续使用中，316不锈钢具有好的耐氧化性能。在800-1575度的范围内，最好不要连续作用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。

热处理在1850-2050度的温度范围内进行退火，然后迅速退火，然后迅速冷却。316不锈钢不能过热处理进行硬化。

焊接316不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。

焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。如果使用316L不锈钢，不需要进行焊后退火处理。

机械性能

在所有钢材中，奥氏体不锈钢的屈服点最低。屈服点不能通过热处理来提高，可以通过冷成型提高。

磁性由于奥氏体不锈钢的广泛应用，给人们造成所有不锈钢都没有磁性的错误印象。对奥氏体不锈钢而言，基本可以理解为非磁性，经淬火的锻钢确实如此。但通过冷成型处理的304会多少带点磁性。对铸钢而言，如果是100%奥氏体不锈钢则没有磁性。

奥氏体不锈钢的抗腐蚀性能来自金属表面形成的氧化铬保护层。如果材料加热到450℃到900℃高温，材料的结构就会发生变化，沿晶体边缘会形成碳化铬。这样在晶体边沿就无法形成氧化铬保护层，从而导致抗腐蚀性能降低。这种腐蚀称为“晶间腐蚀”。由此开发出了 304L 不锈钢和316L 不锈钢来对抗这种腐蚀。304L 不锈钢和316L 不锈钢的含碳量都较低，因为碳含量减少，所以就不会产生碳化铬，也就不会生成晶间腐蚀。应该说明的是，较高的晶间腐蚀敏感性并不意味着非低碳材料就更容易腐蚀。在高氯环境中，这种敏感性也越高。

不锈钢生锈：不锈钢在一定的条件下也会生锈。不锈钢具有抵抗大气氧化的能力——即不锈性，同时也具有在含酸、碱、盐的介质中乃腐蚀的能力——即耐蚀性。但其抗腐蚀能力的大小是 随其钢质本身化学组成、加护状态、使用条件及环境介质类型而改变的。如304钢管，在干燥清洁的大气中，有绝对优良的抗锈蚀能力，但将它移到海滨地区，在含有大量盐份的海雾中，很快就会生锈了；而316钢管则表现良好。因此，不是任何一种不锈钢，在任何环境下都能耐腐蚀、不生锈的。

904L不锈钢

904L是一种含炭量很低的高合金化的奥氏体不锈钢。该钢是为腐蚀条件苛刻的环境所设计的。最初该合金是为在稀硫酸中抗腐蚀而开发的。这一特性经多年的实际应用已被验证是很成功的。现在904L在许多国家中已被标准化，且已被审定可有于制造压力容器。904L合金与其他常用的CrNi奥氏体钢一样，具有良好的抗点腐蚀和缝隙腐蚀的能力、很高的抗应力腐蚀破裂的能力、良好的抗晶间腐蚀能力、良好的可加工性和可焊性。热锻时最高加热温度可达1180摄氏度，最低停锻温度不小于900摄氏度。此钢热成型可在1000--1150摄氏度进行。该钢的热处理工艺为1100--1150摄氏度，加热后快冷。此钢虽可采用通用的焊接工艺进行焊接，但是最恰当的焊接方法是手工电弧焊和钨极氩弧焊。当采用手工电弧焊焊接不大于6毫米板材时焊条直径不大于2.5毫米；当板厚大于6毫米时焊条直径小于3.2毫米。当焊后需热处理时，可以在1075--1125摄氏度加热后快冷进行处理。用钨极氩弧焊焊接时的填充金属可用同材焊条，焊后焊缝须经酸洗，钝化处理。

904L是完全奥氏体组织，于一般含钼量高的奥氏体不锈钢相比，904L对铁素体和α相的析出不敏感。

耐腐蚀性由于904L碳含量很低（最大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量，并且添加了铜元素，因此904L即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内纯硫酸中，904L的使用温度可高达40摄氏度。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有各种磷酸中，904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，904L与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L的使用仅限于较低的浓度1-2%。在这个浓度范围。904L的抗腐蚀性能好于常规不锈钢。904L钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。

应用领域

1.石油、石化设备，如石化设备中的反应器等。

2.硫酸、草酸的储存与运输设备，如热交换器等。

3.发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系等。

4.有机酸处理系统中的洗涤器和风扇。

相近牌号
