基础概念

合金元素：特别添加到钢中为了保证获得所要求的组织结构、物理、化学和机械性能的化学元素

杂质：冶炼时由原材料以及冶炼方法、工艺操作而带入的化学元素

碳钢：含碳量在0.0218-2.11%范围内的铁碳合金。

合金钢：在碳钢基础上加入一定量合金元素的钢。

低合金钢：一般指合金元素总含量小于或等于5%的钢。

中合金钢：一般指合金元素总含量在5%~10%的钢。

高合金钢：一般指合金元素总含量在超过10%的钢。

微合金钢：合金元素（如V,Nb,Ti,Zr,B）含量小于或等于0.1%，而能显著影响组织和性能的钢。

炼钢流水线

碳 钢 概 论

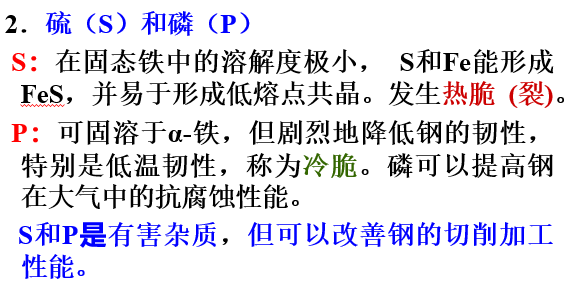

一 碳钢中的常存杂质

二 碳钢的分类

1．按钢中的碳含量

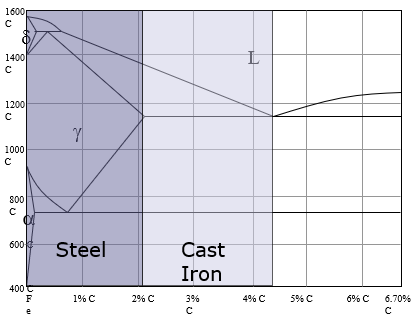

1）按Fe-Fe3C相图分类

亚共析钢：0.0218%≤wc≤0.77%

共  析 钢：wc=0.77%

过共析钢：0.77%＜wc≤2.11%

2）按钢中碳含量的多少分类

低碳钢：wc ≤0.25%

中碳钢：0.25%＜wc≤0.6%

高碳钢：wc＞0.6%

2．按钢的质量（品质）

（1）普通碳素钢：wS≤0.05%，wP≤0.045%。

（2）优质碳素钢：

wS≤0.035%，wP≤0.035%。

（3）高级优质碳素钢：

wS≤0.02%，wP≤0.03%。

（4）特级优质碳素钢：

wS≤0.015%，wP≤0.025%。

3．按钢的用途分类

（1）碳素结构钢：

主要用于各种工程构件，如桥梁、船舶、建筑构件等。也可用于不太重要的机件。

（2）优质碳素结构钢：

主要用于制造各种机器零件，如轴、齿轮、弹簧、连杆等。

（3）碳素工具钢：

主要用于制造各种工具，如刃具、模具、量具等。

（4）一般工程用铸造碳素钢：

主要用于制造形状复杂且需一定强度、塑性和韧性零件。

 4．按钢冶炼时的脱氧程度分类

（1）沸腾钢：指脱氧不彻底的钢，代号为F。

（2）镇静钢：指脱氧彻底的钢，代号为Z。

（3）半镇静钢：指脱氧程度介于沸腾钢和镇静钢之间，代号为b。

（4）特殊镇静钢：指进行特殊脱氧的钢，代号为TZ。

三 碳钢的用途

1. 普通碳素结构钢

主要用于一般工程结构和普通零件，它通常轧制成钢板、钢带、钢管、盘条、型钢、棒钢或各种型材（圆钢、方钢、工字钢、钢筋等），可供焊接、铆接、栓接等结构件使用。应用量很大（钢总产量的70%以上）。

热轧后空冷是这类钢通常的供货状态。用户一般不需要再进行热处理而是直接使用。wC =0.06%~0.38%，当质量等级为“A”、“B”时，在保证力学性能的要求下，化学成分可根据需方要求作适当调整。

普通碳素结构钢的牌号表示方法

由代表屈服点的字母（Q）、屈服点数值、质量等级符号（A、B、C、D）及脱氧方法符号（F、b、Z、TZ）等四个部分按顺序组成。

屈服点数值共分195、215、235、255、275五个强度等级；

等级符号是指这类钢所独用的质量等级符号，也按S、P杂质多少来分，以A、B、C、D四个符号代表四个等级，其中：

A级wS≤0.05%, wP≤0.045%，

B级wS≤0.045%, wP≤0.045%，

C级wS≤0.04%, wP≤0.04%，

D级wS≤0.035%, wP≤0.035%.

其中质量等级最高的是D级，达到了碳素结构钢的优质级，A、B、C三个等级均属于普通级范围。

脱氧方法符号在镇静钢和特殊镇静钢的牌号中可省略。

d、典型牌号、性能与用途

Q195、Q215：含碳量很低，强度不高，但具有良好的塑性、韧性和焊接性能，常用作铁钉、铁丝、钢窗及各种薄板等强度要求不高的工件。

Q235A、Q255A：用于农机具中的拉杆、小轴、链等。也用于建筑钢筋、钢板、型钢等；

Q235B、Q255B：用作建筑工程中质量要求较高的焊接结构件，机械中一般的转动轴、吊钩、自行车架等；Q235C、Q235D：质量较好，可作一些重要的焊接结构件及机件。

Q255、Q275：强度较高，其中Q275属于中碳钢，可用作制造摩擦离合器、刹车钢带等。

2-优质碳素结构钢

（1）用于较为重要的机械零件，可以通过各种热处理调整零件的力学性能。

（2）供货状态可以是热轧后空冷，也可以是退火、正火等状态，一般随用户需要而定。

（3）牌号一般用两位数字表示。这两位数字表示钢中平均碳的质量分数的万倍，如20钢、45钢。

优质碳素结构钢中有三个钢号是沸腾钢，它们是08F、10F、15F。半镇静钢标“b”，镇静钢一般不标符号。

高级优质碳素结构钢在牌号后加符号“A”，特级碳素结构钢加符号“E”。

专用优质碳素结构钢还要在牌号的头部（或尾部）加上代表产品用途的符号，例如平均碳含量为0.2%的锅炉用钢，其牌号表示为“20g”等。

优质碳素结构钢按含锰量的不同，分为普通含锰量和较高含锰量两组。含锰量较高的一组在其数字的尾部加“Mn”，如15Mn 、45Mn等。

优质碳素结构钢共有31个钢号

08F钢：碳的质量分数低、塑性好，强度较低。可用于各种冷变形加工成型件。

10~25等钢：焊接和冷冲压性很好，可用来制造标准件、轴套、容器等。也可以经热处理制造表面硬度高、心部有较高的强度和韧性的耐磨损、耐冲击的零件。如齿轮、凸轮、销轴、摩擦片、水泥钉等。

45等中碳钢：通过适当热处理可获得良好的综合力学性能。可用于如传动轴、发动机连杆、机床齿轮等机械零件。

高碳碳素结构钢：经适当热处理后可获得高的弹性极限和屈强比以及足够的韧性和耐磨性。可制造小线径的弹簧、重钢轨、轧辊、铁锹、钢丝绳等。

3-碳素工具钢

（1）主要用于制作各种小型工具。可进行淬火、低温回火处理获得高的硬度和高耐磨性。可分为优质碳素工具钢和高级优质碳素工具钢两类。

（2）牌号一般用标志性符号“T”（碳字的汉语拼音字头）加上碳的质量分数的千倍表示。如T10，T12等。一般优质碳素工具钢不加质量等级符号，而高级优质碳素工具钢则在其数字后面再加上“A”字，如T8A，T12等。

（3）含锰碳素工具钢中锰的质量分数可扩大到0.6%，这时，在牌号的尾部标以Mn，如T8Mn，T8MnA。

（4）典型的碳素工具钢

T7、T8：适合于制造承受一定冲击而要求韧性较高的刃具，如木工用斧、钳工用凿子等，淬火、低温回火后的硬度为48~54HRC（工作部分）；

T9、T10、T11钢：用于制造冲击较小而要求高硬度与耐磨的刃具，如小钻头、丝锥、手锯条等，淬火、低温回火后的硬度为60~62HRC，T10A钢还可用于制造一些形状简单、工作负荷不大的冷作模具、量具；

T12、T13钢：硬度及耐磨性最高，但韧性最差，用于制造不承受冲击的刃具，如锉刀、铲刮刀等，淬火、低温回火后的硬度为62~65 HRC。T12A也可用于制造量具。T7~T12、T7A~T12A还可用于形状简单的塑料模具。

4-一般工程用铸造碳素钢

（1）主要用于铸铁保证不了其塑性，且形状复杂，不便于用锻压制成的毛坯零件。其碳含量一般小于0.65%。

（2）牌号用符号“ZG”（铸钢这两个字的汉语拼音字头）加上最低屈服点值-最低抗拉强度值表示。如ZG340-640表示其屈服强度不小于340MPa，抗拉强度不低于640MPa的铸钢。

（3）典型的碳素铸钢

（4）其他类型的铸钢件还有：

焊接结构用碳素铸钢件

（GB/T7659-1987），如ZG230-450H；

低合金铸钢件

（GB/T14408-1993），如ZGD535-720；

耐热铸钢件

（GB/T8492-1987），如ZG40Cr30Ni20；

不锈耐酸钢铸件

（GB2100-1980），如ZG1Cr18Ni9Ti；

中、高强度不锈钢铸件 （GB6967-1986），如ZG10Cr13Ni1Mo等。
