白口铸铁
白口铸铁是由化学成分中的碳以碳化物形式存在、铸态组织不含石墨、断口呈白色的铸铁,组织与碳含量的关系如图所示。

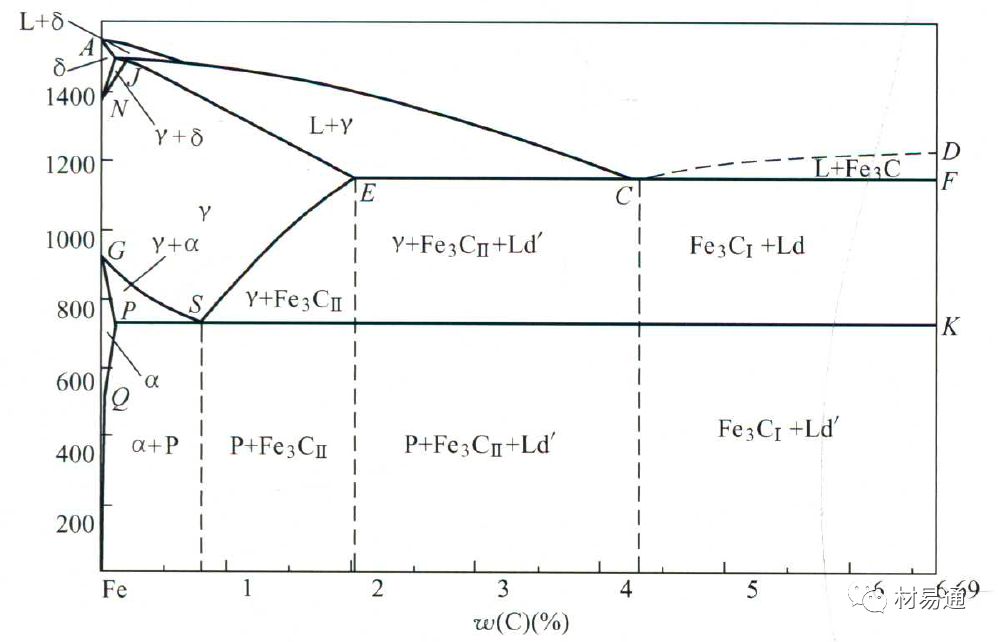

铁碳合金亚稳定凝固相图及组织
白口铸铁可分为3类:
(1)CE<4.3%,Sc<1(共晶度Sc指铸铁含碳量与共晶点实际碳量的比值)的为亚共晶白口铸铁,高温组织为枝晶状奥氏体和莱氏体(连续的渗碳体上分布着岛状奥氏体),室温时组织为珠光体和莱氏体;
(2)CE=4.3%,Sc=1的共晶白口铸铁;
(3)CE>4.3%,Sc>1的为过共晶白口铸铁,组织为初晶渗碳体(大板条状)和莱氏体。
灰铸铁
灰铸铁是石墨呈片状分布,断裂时断口呈暗灰色的铸铁。根据化学成分在Fe-C相图上的位置,灰铸铁分为亚共晶、工具、过共晶三种。

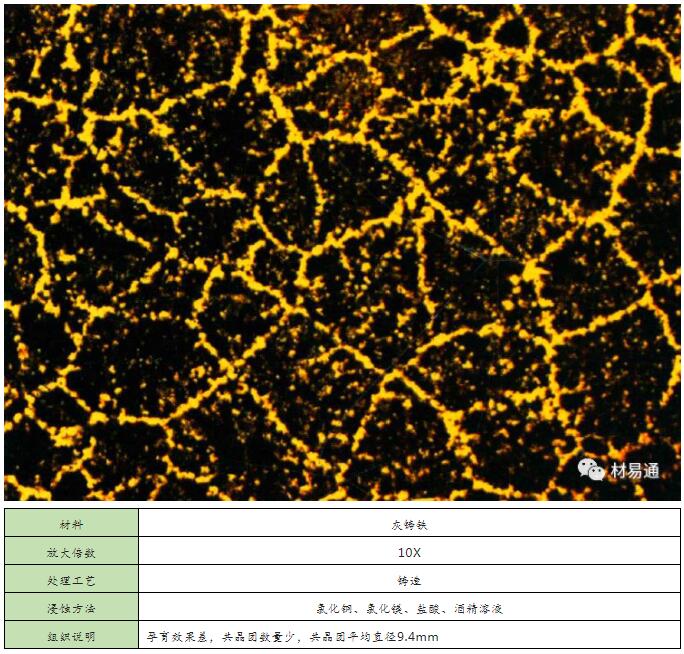

灰铸铁的凝固组织包括初生奥氏体、初生石墨、共晶体(共晶石墨+共晶奥氏体)以及共晶晶粒边界区生长的组织。
金相赏析
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:8156
腐蚀与“海上丝绸之路”
点击数:6487
