01 金相基础知识
金相分析含义
金相分析—是运用放大镜和显微镜,根据对金属材料的宏观及微观组织进行观察研究的方法,生产实际中常常称为金相检验。宏观组织是用10倍以下的放大镜或者人眼睛直接观察到的金属材料内部所具有的各组成物的直观形貌,微观组织主要是指在光学显微镜下所观察到得金属材料内部具有的各组成物的直观形貌。
金相检验的基础
首先要明确金属和合金在固态下,通常都是晶体。
晶体就是原子在三维空间中有规则作周期重复排列的物质,就是说,在金属和合金中,原子的排列都是有规则的,而不是杂乱无章的。
晶体通常具有如下的特征:
1.均匀性;
2.各向异性;
3.能自发地组成多面体外形;
4.具有确定的熔点;
5.晶体的理想外形和内部结构都具有特定的对称性;
6.对X射线产生衍射效应。
晶格的分类
体心立方晶格
体心立方晶格晶胞的3个棱边长度相等,3个轴间夹角均为90度,构成立方体。晶胞的8个角上各有一个原子,在立方体的中心还有一个原子。
面心立方晶格
面心立方晶格晶胞的8个角上各有一个原子,构成立方体。在立方体的6个面的中心各有一个原子。
密排六方晶格
密排六方晶格晶胞在晶胞的12个顶角上各有1个原子,构成六方柱体,上、下底面的中心也各有一个原子,晶胞内有6个原子。

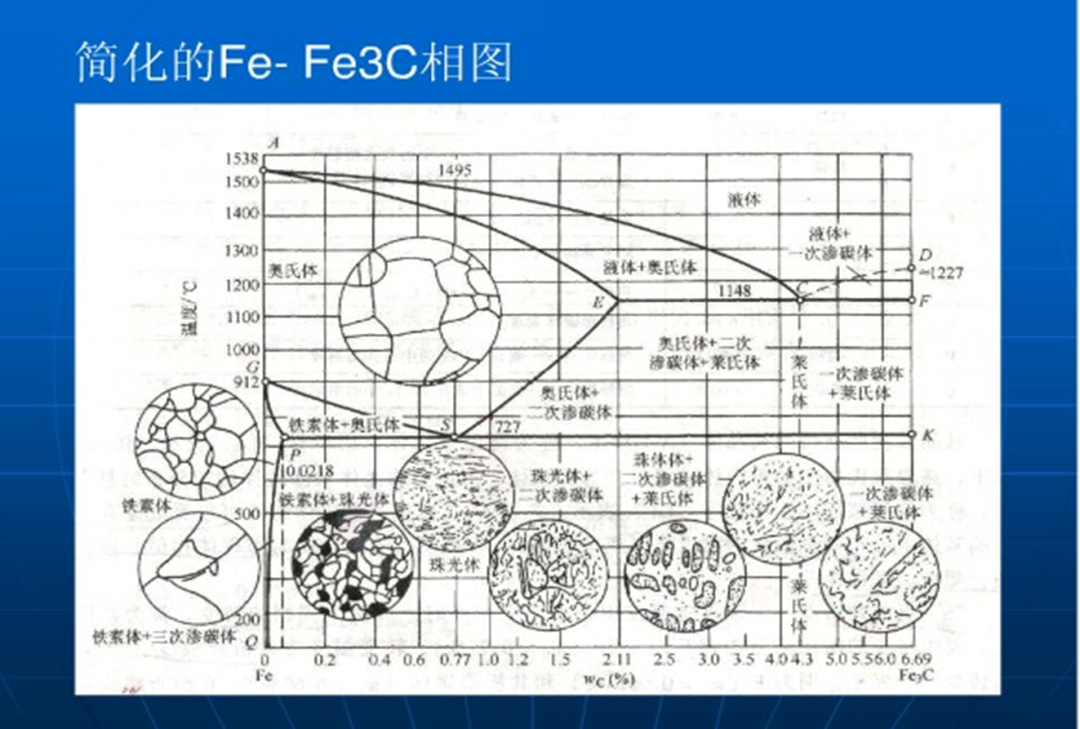

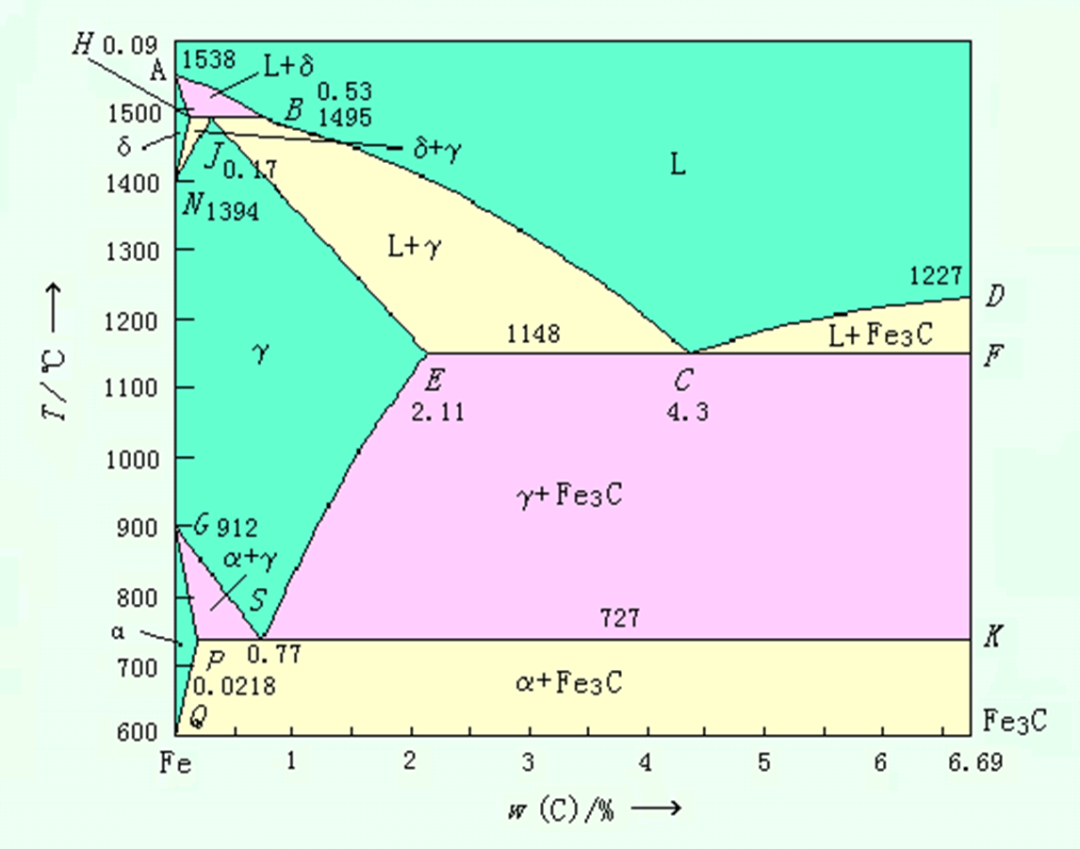

Fe-C相图

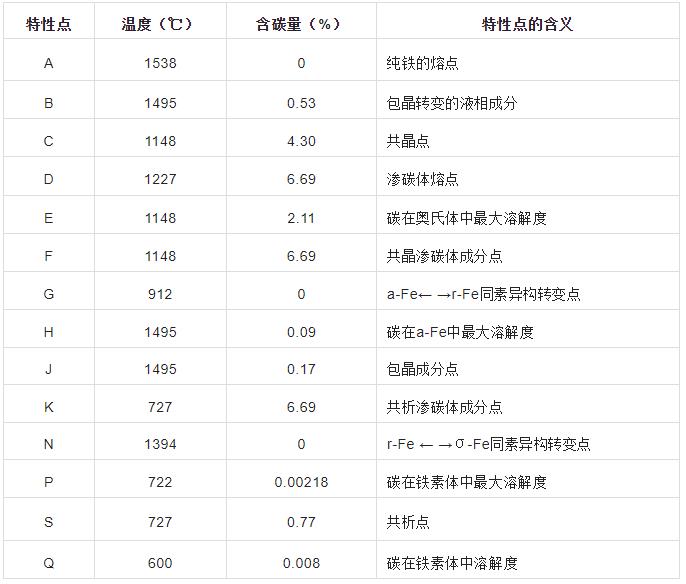

相图中特性点符号及含义

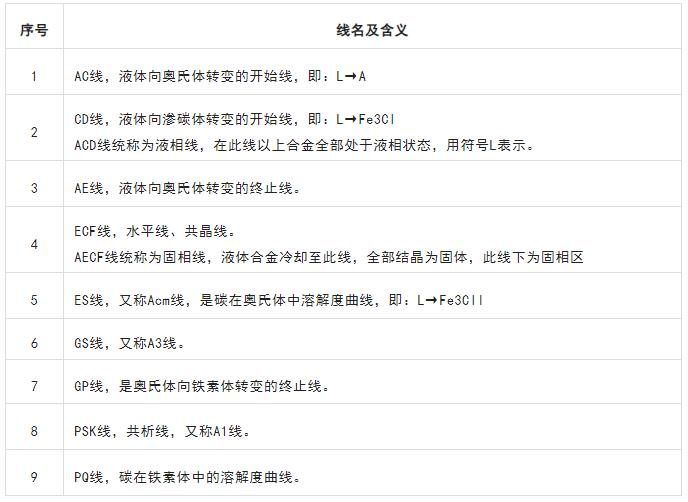

相图主要特性线
相图的相区
1.单相区,简化的Fe-Fe3C相图中有F、A、L和Fe3C四个单相区。
2.两相区,简化的Fe-Fe3C相图中有L+A、L+Fe3C、A+F、A+FeC和F+Fe3C五个两相区。
每个两相区都与相应的两个单相区有相邻两条三相共存线,即:
共晶线:ECF、L、A和Fe3C三相共存。
共析线:PSK、A、F和Fe3C三相共存。
更多内容请点击: 阅读原文
