以上金相组织图您能分清哪些是上贝氏体,哪些是魏氏体吗?是的,实际工作中这两类组织极易混淆,小编也混淆过,所以整理了下文。
一 魏氏组织
1、魏氏体组织定义
魏氏组织是针状铁素体或渗碳体呈方向性地分布在珠光体基体上的显微组织。
2、魏氏体组织产生原因
过热的中碳钢或低碳钢在合适的冷却速度下容易产生魏氏组织。
3、魏氏体组织特点
在亚共析钢中常见的魏氏组织呈羽毛状,有呈等边三角形的,有铁素体相互垂直的,也有混合型的魏氏组织。
4、魏氏体组织特点及对性能的影响
过共析钢,在一定冷却条件下,渗碳体沿奥氏体一定晶面析出,也能形成魏氏组织。魏氏组织的存在如果伴随晶粒粗大,则使钢的力学性能下降,尤以冲击性能下降为甚。
二 贝氏体
1、贝氏体相变的特点
贝氏体相变有碳的扩散,但是无合金元素的扩散,相变的领先相为铁素体(过饱和的碳),贝氏体实质为过饱和的铁素体+渗碳体,转变不能完全进行,继续转变会产生马氏体和残余奥氏体。贝氏体一般在晶界形核向晶内长大,一般不穿过晶粒。
2、上贝氏体
上贝氏体一般形成温度350℃-550℃,形状为羽毛状,平行板条状分布(位向夹角较小,有效晶粒度较大,韧性较差就是此原因),板条间分布有不连续的碳化物,冲击韧性较差。
三 魏氏组织和贝氏体组织
1、相同点:
形态上魏氏组织和上贝氏体均为羽毛状,且均为铁素体。
2、相异点:
1)从组成上来分:贝氏体为含过饱和固溶碳的铁素体+碳化物;过共析钢的魏氏体组织为渗碳体,亚共析钢的魏氏组织为铁素体(固溶碳,非过饱和)。
2)从形态上来分,魏氏组织铁素体较粗大,晶界分为一次和二次侧片状和一次和二次锯齿状,晶内,末端较尖细,可贯穿几个晶粒,并且伴随有珠光体的存在。贝氏体组织较细小,一般在一个晶粒内。
3)从转变温度来分:魏氏组织转变属高温转变,在珠光体的转变的范围内,即550℃以上;贝氏体组织转变属中温转变,在550℃-Ms点范围内。
4)从形成原因来分,魏氏组织转变是由于组织过热或高温区冷速快导致,一般伴随组织粗大;贝氏体则由于中温区的冷速处于贝氏体转变范围而造成。
5)从元素的扩散来分,魏氏组织领先相若为铁素体,则转变时伴随合金元素和碳的扩散,铁素体中无过饱和合金元素和碳,硬度也较低;而贝氏体转变仅有碳的扩散,不含合金元素的扩散,且铁素体中的碳不能完全扩散,因此铁素体中含有过饱和的碳和合金元素,硬度较高。
6)从危害程度来分,魏氏体组织为有害组织,将强烈降低材料的冲击性能,危害很大,材料中一般不希望存在魏氏组织;上贝氏体组织也会影响材料性能,但危害程度一般来讲小于魏氏体组织,下贝氏体组织冲击性能相对较好,钢材中并不是都不允许贝氏体的存在,也有专门利用贝氏体的这种特点的专用贝氏体钢。
小编曾经跟一个教授交流过如何区别这俩组织。先把教授教给我的方法分享给大家:
1、放大倍数,一般500倍以上才能看清贝氏体的羽毛状,而魏氏体组织低倍下就能够看清楚。如果魏氏体组织放大到那么大的倍数就看不出片状来了。
2、因为魏氏体组织是过热组织,无论铁素体型还是渗碳体型魏氏体,是先共析组织先于共析转变形成的,其周围就是珠光体的片状组织,而贝氏体是由奥氏体中温转变产物,周围不一定是珠光体组织特征。
3、亚共析钢的魏氏组织类似于上贝氏体的羽毛状。而过共析钢的魏氏体组织一般杂乱无章。
4、魏氏组织是先共析组织,而这时的奥氏体是比较软的塑性好。因此形成的针状比较平直,而贝氏体是有点非平衡转变的,会产生内应力,因此是比较强迫形成的,针状的边不平直有曲折。
5、贝氏体铁素体条间分布与铁素体轴相平行的不连续的粒状和链珠状分布的渗碳体,而且是一束大致平行的自奥氏体晶界长入奥氏体晶内的铁素体。而魏氏体由于先于共析转变形成就不会这样。

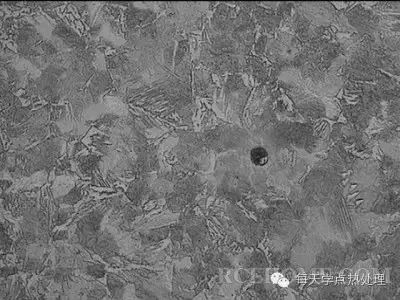

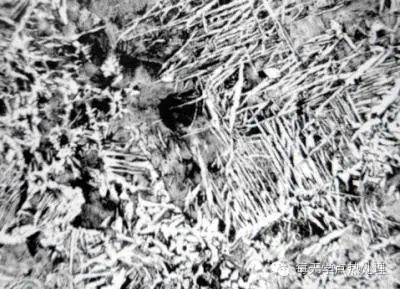

以上几条综合起来就能都判断得准确些。事实上单纯一张图片很难判别,在实际工作中结合显微镜高倍低倍,结合明暗场再结合以上的经验之谈,方能做到准确无误。

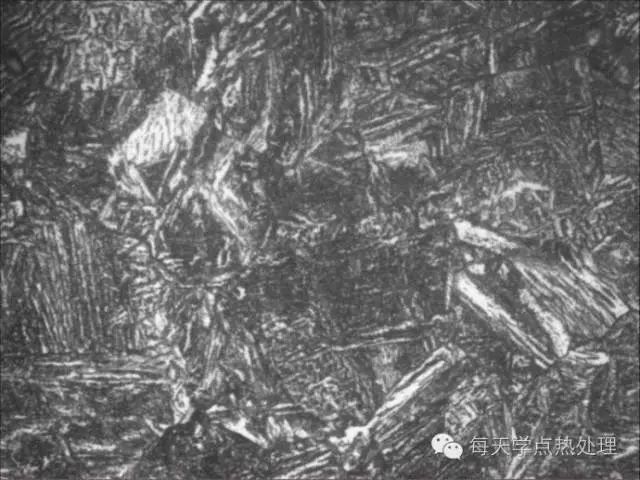

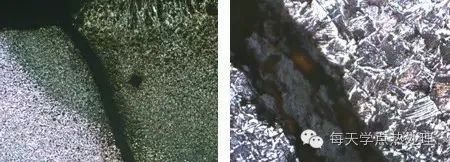

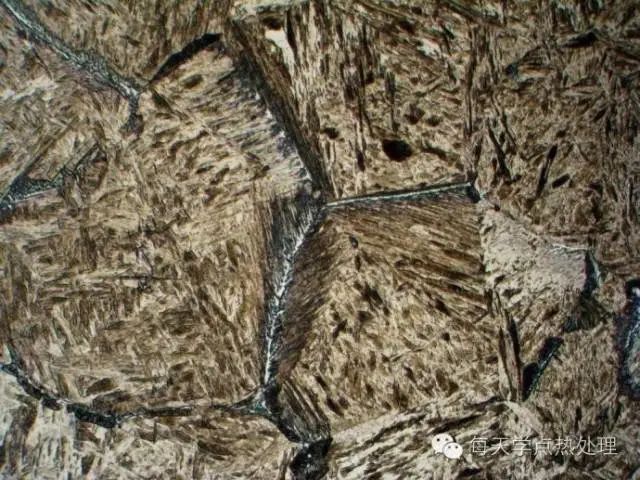

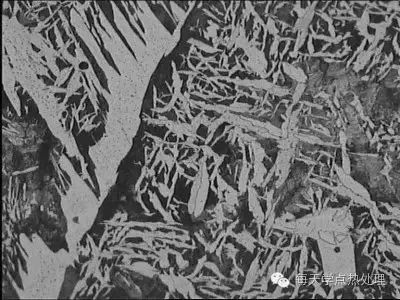

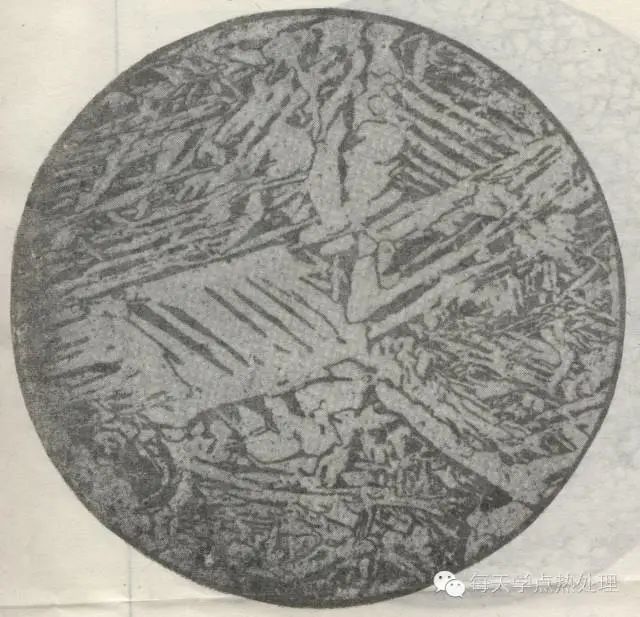

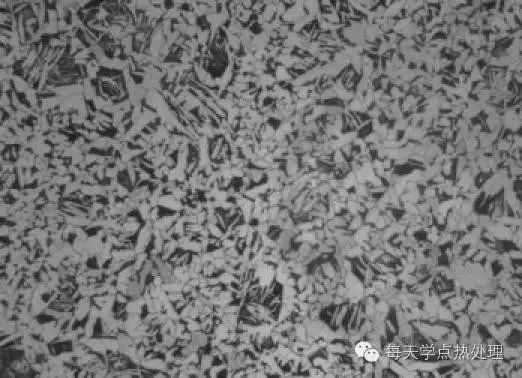

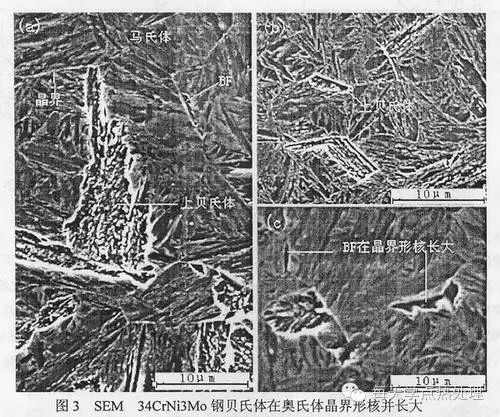

以上为上贝氏体组织。

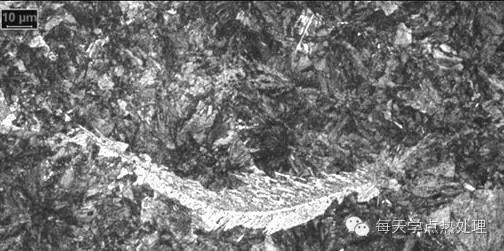

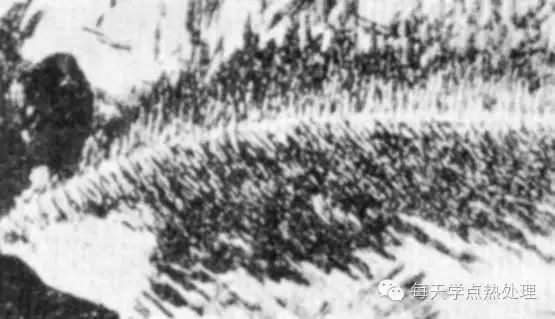

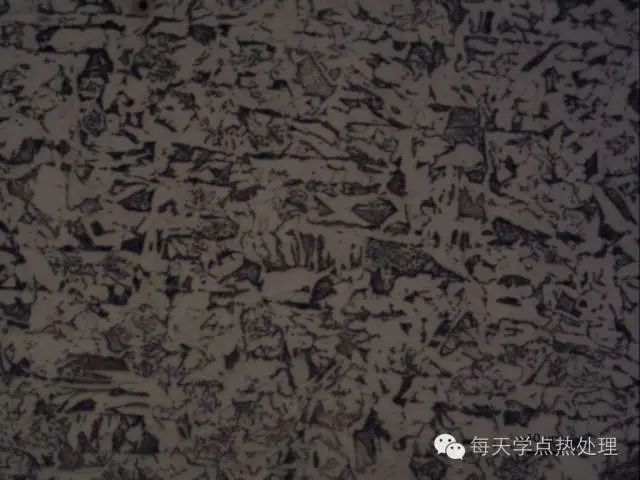

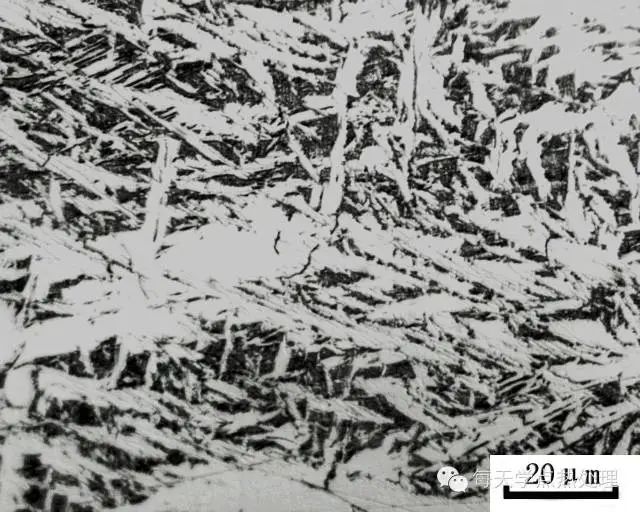

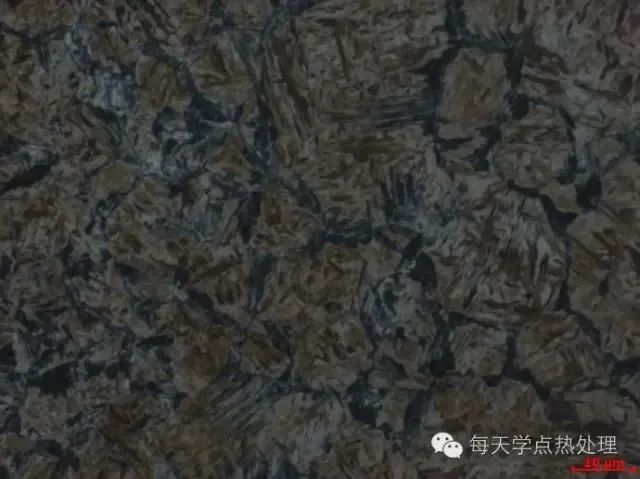

以下为魏氏体组织。
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:8219
腐蚀与“海上丝绸之路”
点击数:6540
