一、简介
· 电化学阻抗谱（EIS）是 腐蚀电化学研究中十分常用、重要的测量技术，属于“准稳态”的测量方法，可表征电极界面结构信息、电极反应动力学信息等（溶液电阻、双电层电容以及电荷转移电阻、腐蚀产物膜电阻、膜电容等等重要的信息）。

· 测量参数设置方面：①扰动信号，常规体系多采用幅值为20 mV以下的交流正弦波信号，常用10或者5mV（取决于测量点的线性区范围和响应信号强弱，线性范围宽、环境响应信号大时采用10mV，反之5mV即可）；而对于高阻抗体系（涂层体系等），一般可采用50mV。②测试频率，常采用100kHz~10mHz的范围，当然，如果参比体系的阻抗较大，高频出现相移，也可从10kHz开始，低频也可为0.1Hz或者0.001等，根据不同体系而定。③降噪措施，Faraday电磁屏蔽箱；频率设置避开50周市电的干扰，如将100kHz~0.01Hz改为99.7kHz~0.01Hz等

二、拟合

EIS的拟合方面，常采用等效电路模型法，即利用电路元件的串并联组合合理的解析EIS。EIS的特征包括容抗、感抗、扩散等

· 出现在第一象限的半圆称为容抗弧，采用(RC)并联电路进行拟合，有几个容抗弧，等效电路中就包含几个(RC)并联电路，值得注意的是，多数存在弥散效应，而用CPE代替C，CPE有2个部分，导纳Y（单位为S·sⁿ·cm^-2，可以和电容换算，有公式）和无量纲的指数n，；第四象限的半圆弧称为感抗弧，用RL串联电路拟合；一般认为扩散现象只表现在低频区，为45°的直线（韦伯阻抗，半无限扩散）或者是小段容抗弧（有限扩散），在ZView软件中用元件W表示。

· 常用的拟合软件主要有ZView和ZSimpWin软件等，因为在网上都可以搜到相关教程，此处就简要叙述一下，供参考。

（1）ZView

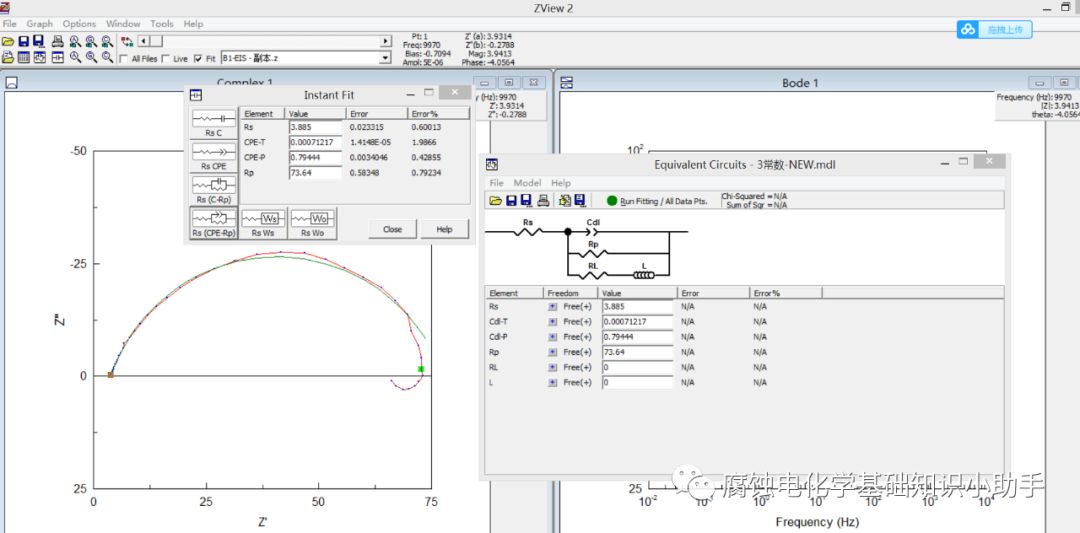

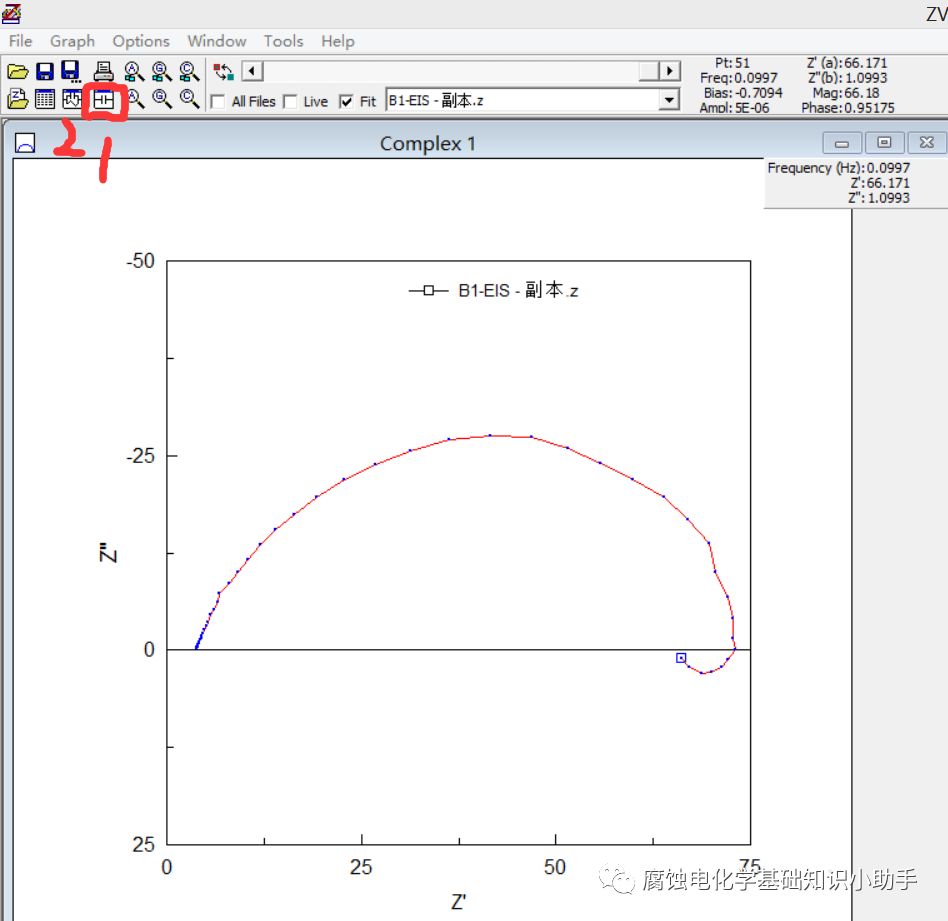

①以2个时间常数的EIS为例，1和2分别为快速拟合和等效电路。先点1位置进行分段获取初值，鼠标拖动移植到2的相应位置。同理获取下方感抗的初值。初值只是作为迭代运算，数值大体合理即可。

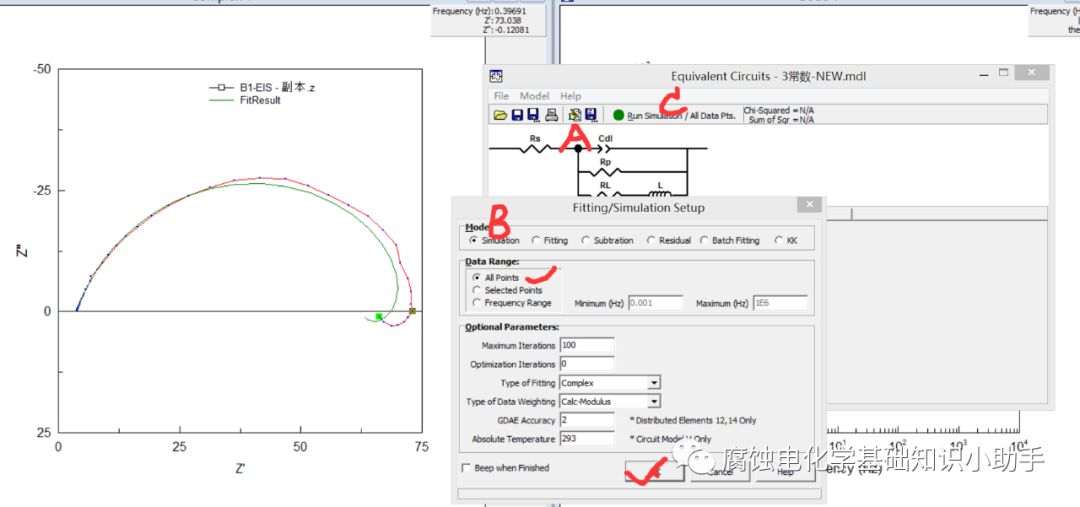

②完成后点A位置，出现的对话框中点B位置的simulation,确认后点C位置 即开始运行根据初值模拟的EIS，如果和测量的EIS比较接近的话就不需要修改即进行下一步，若差别较大时，可修改相应元件的数值（增大或缩小观察图的变化而定数值调整的方向），观察和EIS接近后进行下一步。

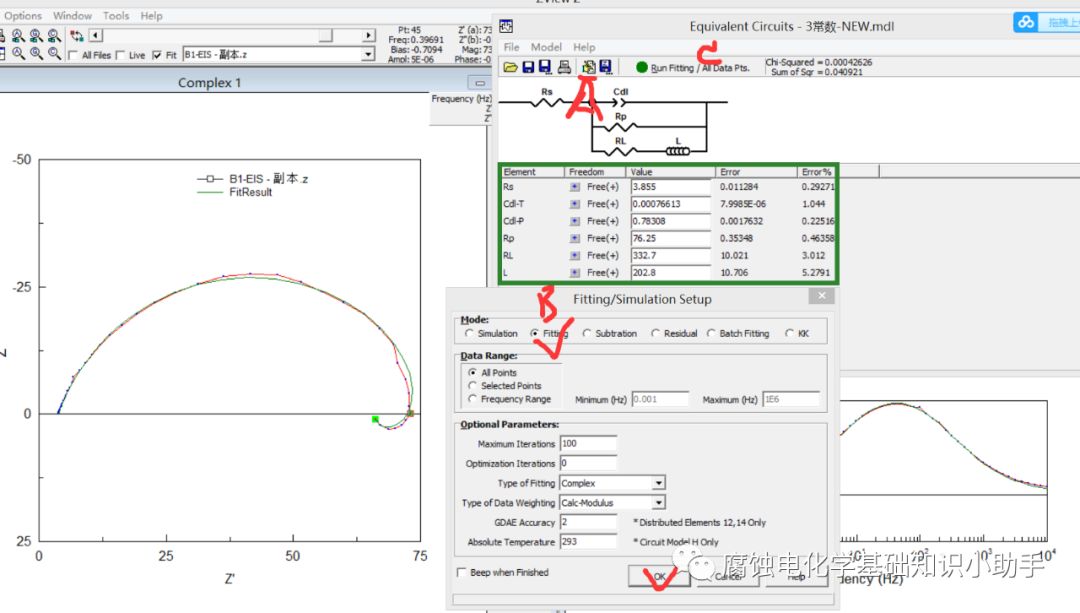

③点击下图A位置，B中由simulation改为fitting，确认后点击C，即完成拟合。图中绿框所示为最终的结果，如果有误差比较大的情况，则重复②和③的步骤直到误差较小（15%以内均可接受）。此外，Zview中没有给元件单位，R的单位是Ω·cm²，CPE-T的单位为S·sⁿ·cm^-2  L单位是H·cm^-2 C单位为F/cm2。

（2）ZSimpWin

这个软件上手很快，适合初学者。

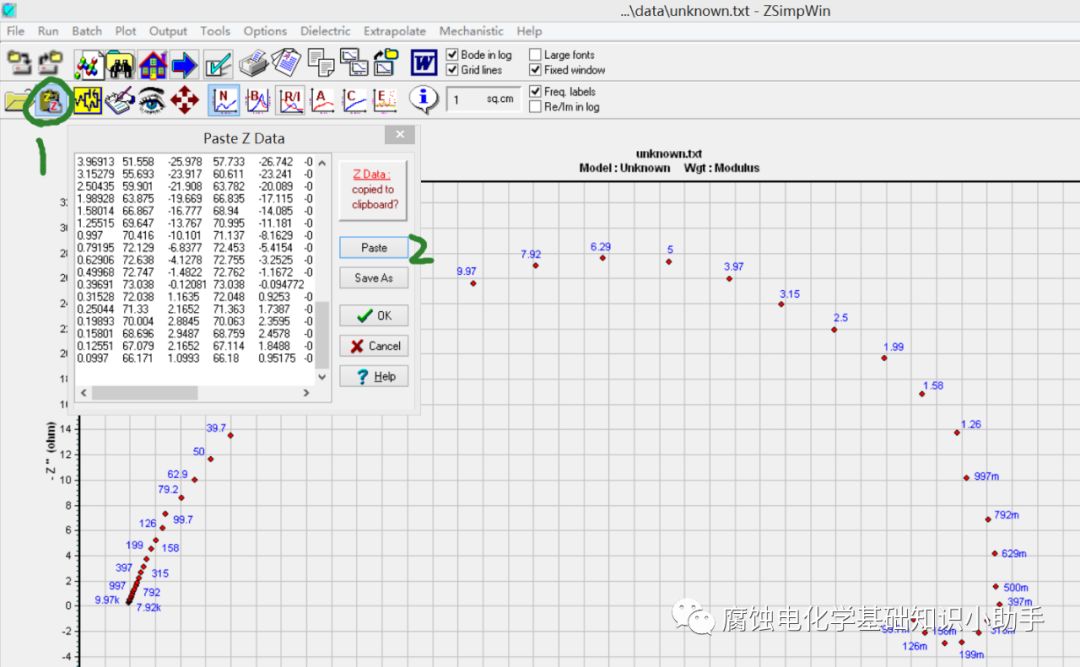

①点1位置，然后点2的paste，确认后即导入了EIS数据（有频率 实部 虚部3列数值即可）。

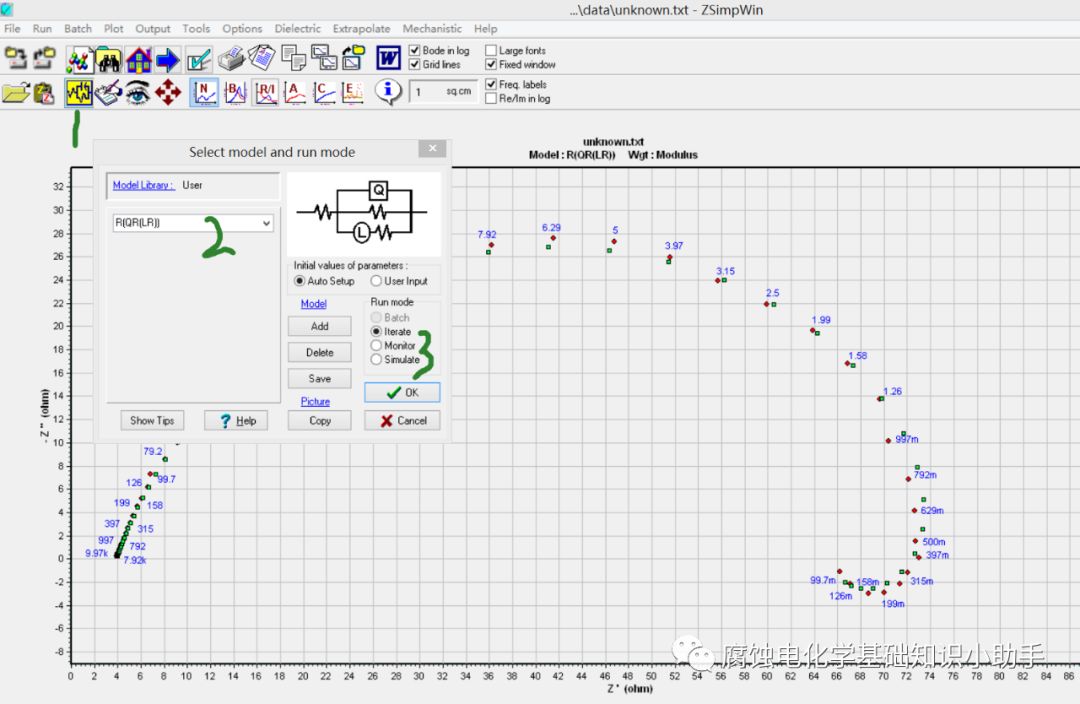

②点1位置，在2下拉框选中合理的等效电路或者自己手动输入（采用电路描述码（CDC））3位置点ok后即出现绿色的拟合点。

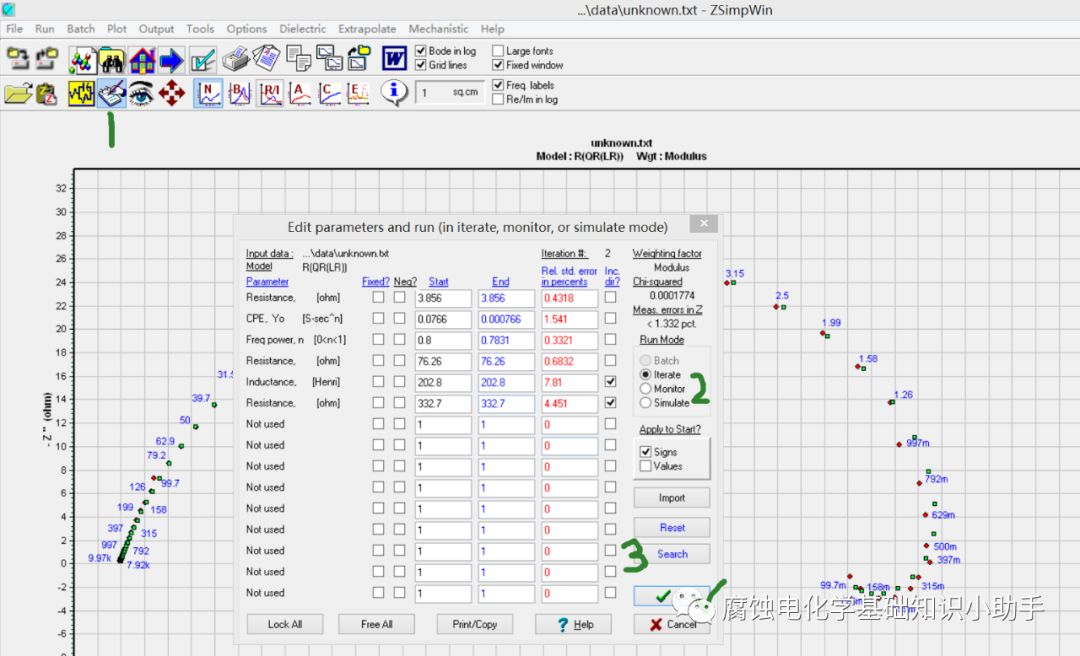

③点下图1位置，即出现拟合参数的情况，若有误差大的，勾选，在2位置选iterate，3位置点search，OK后即重新进行了拟合。
