金属材料的铸造与加工是制造业中至关重要的环节，然而，随着生产规模和复杂度的不断提高，成形过程中的缺陷问题也日益凸显。无论是气孔、夹杂、裂纹还是变形，这些缺陷都可能导致产品的质量下降、性能降低甚至失效。本文旨在深入探讨金属材料在铸造与加工过程中可能出现的各种成形缺陷，分析其形成机制与影响，并探讨有效的预防和修复策略，以提高产品质量和生产效率。

金属材料铸造缺陷

01 偏析

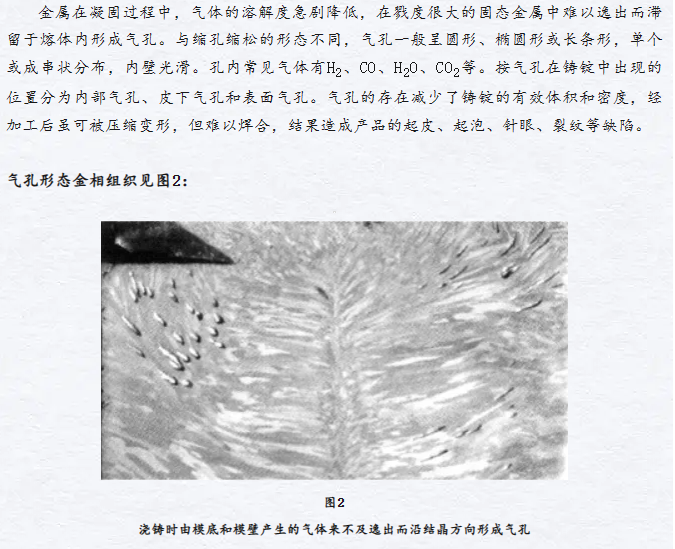

02 气孔

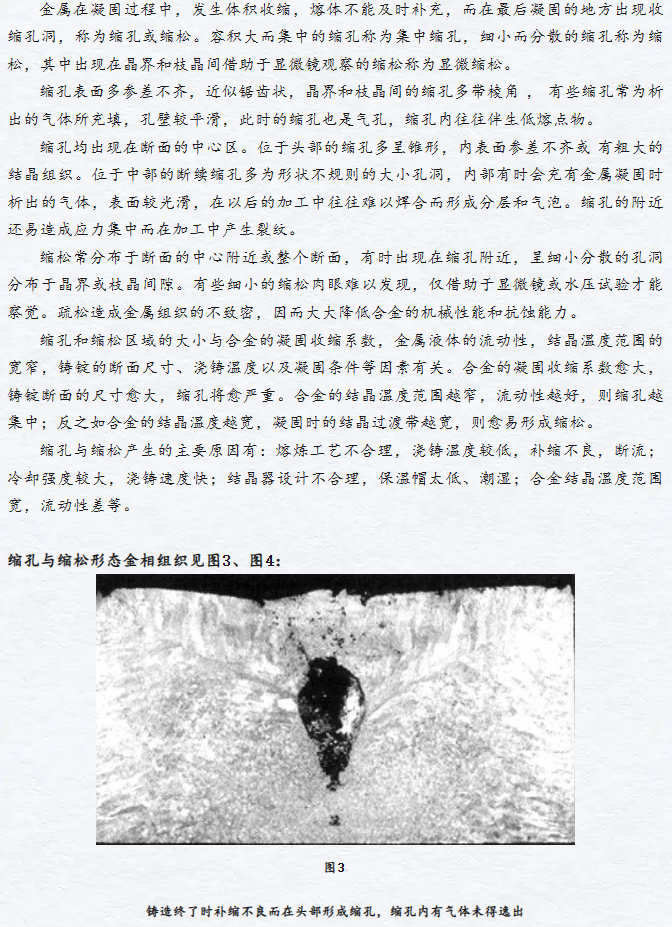

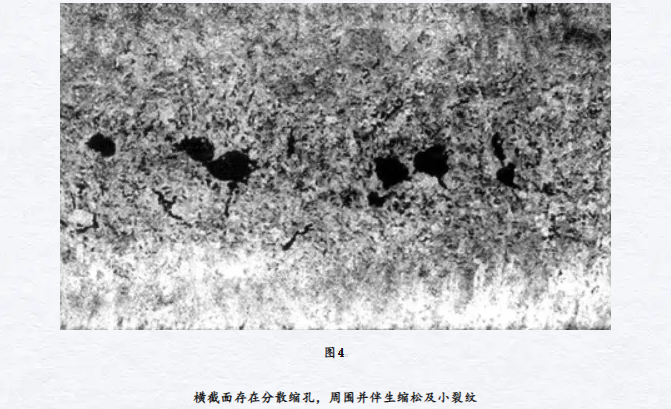

03 缩孔与缩松

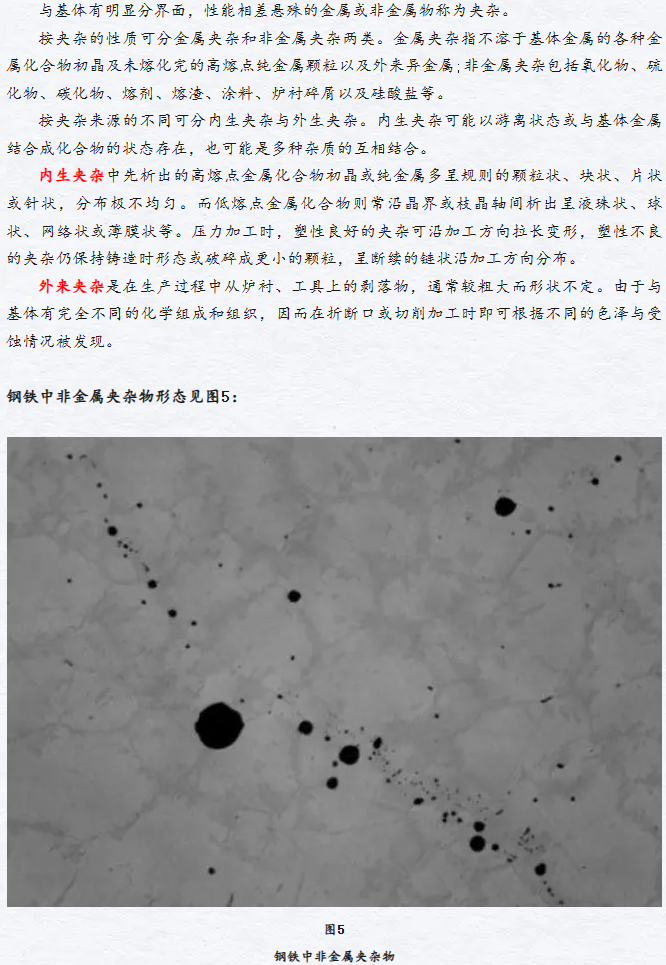

04 夹杂

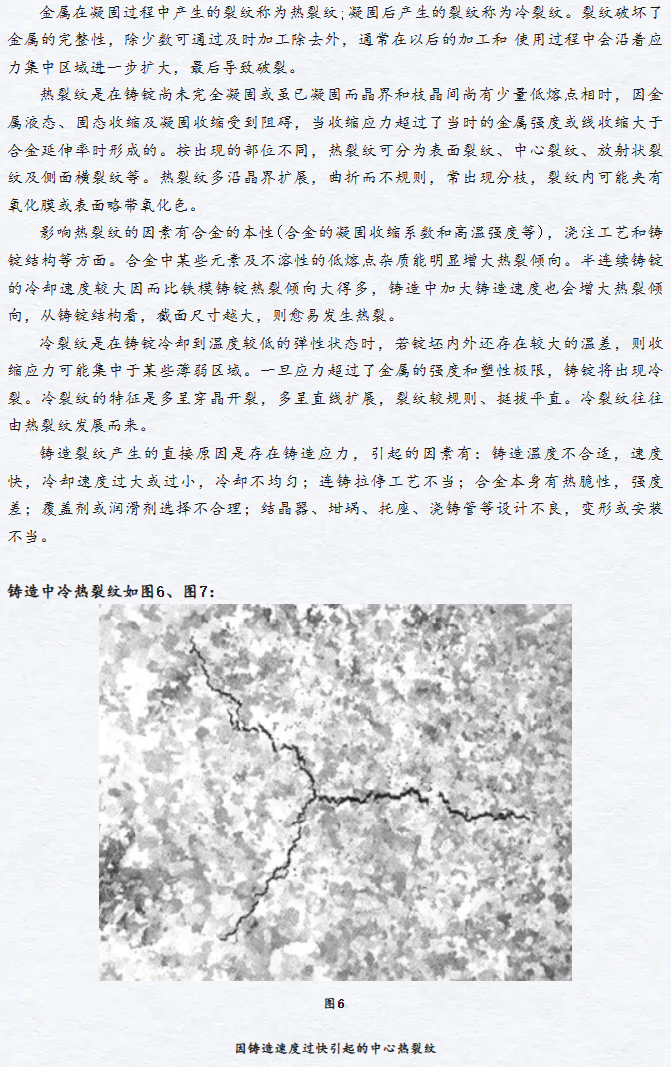

05 裂纹

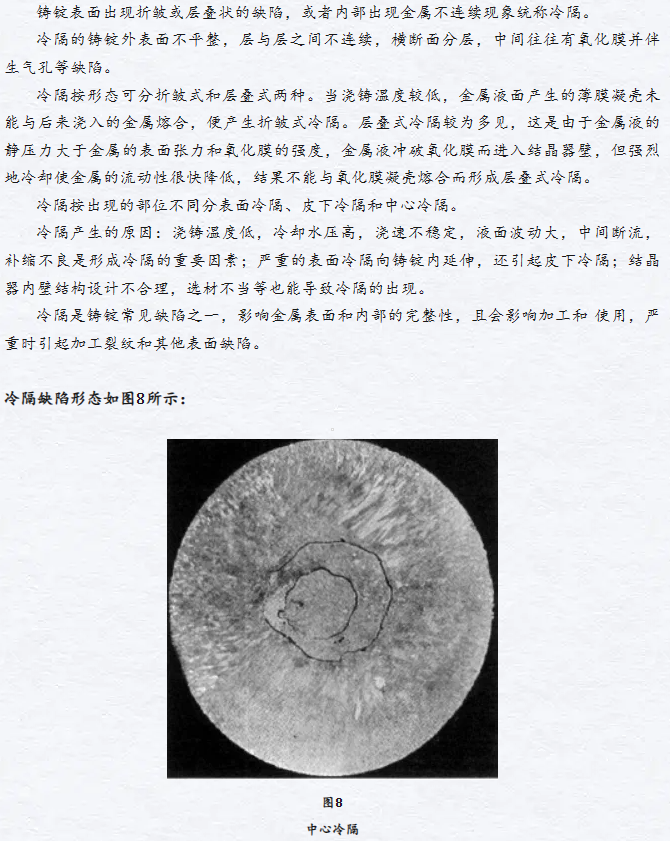

06 冷隔

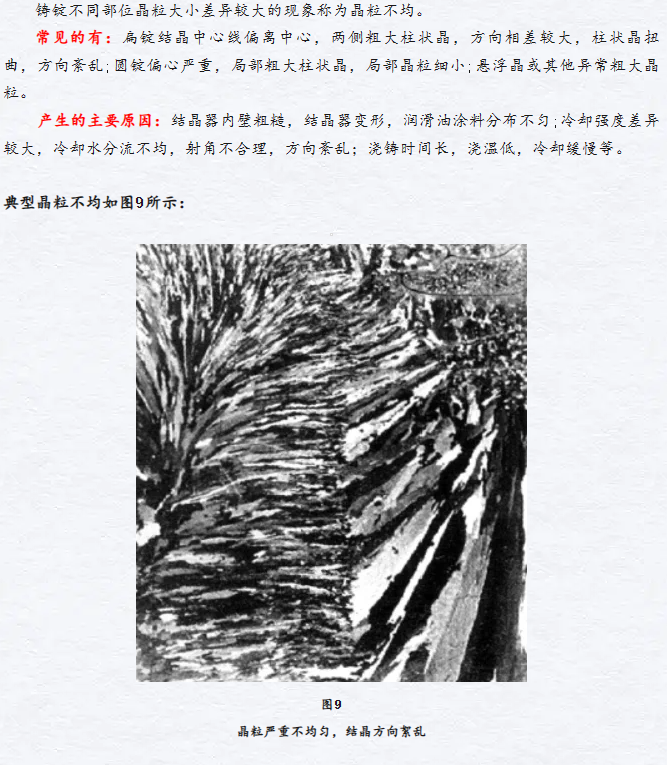

07 晶粒不均

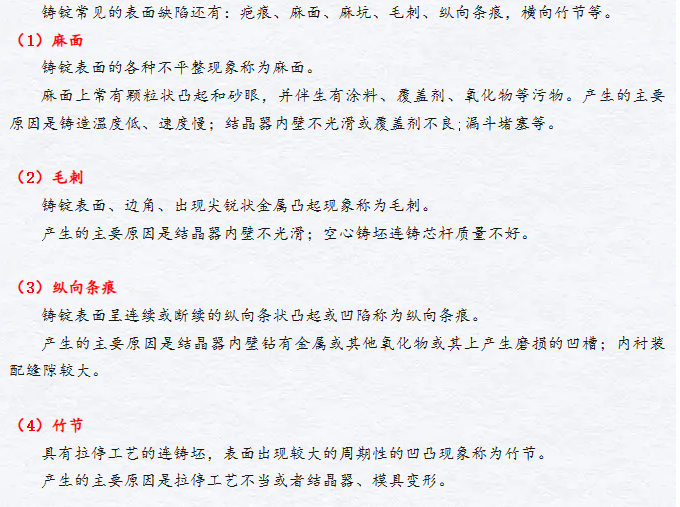

08 其他表面缺陷

金属材料加工成形缺陷

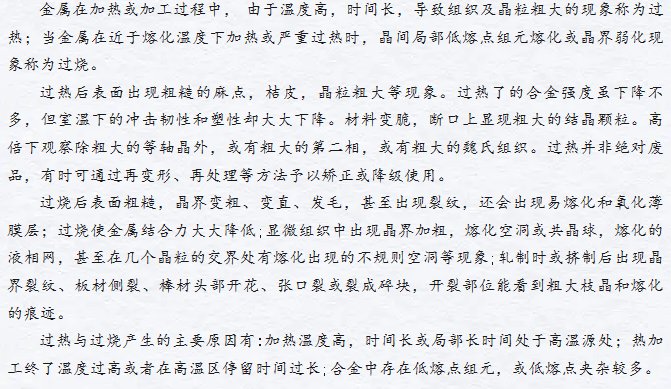

01 过热与过烧

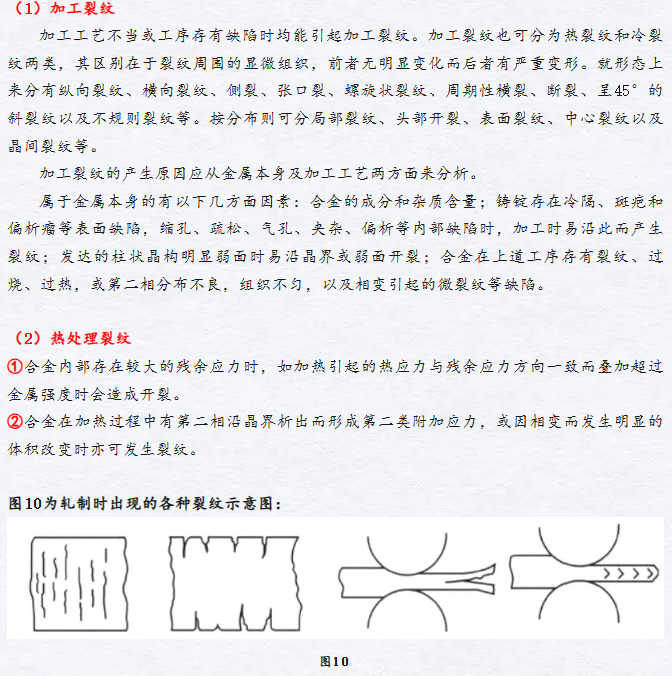

02 裂纹与开裂

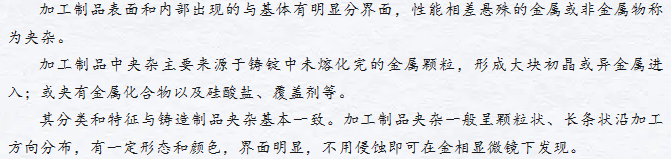

03 夹杂

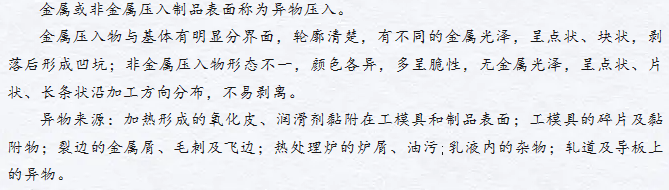

04 异物压入

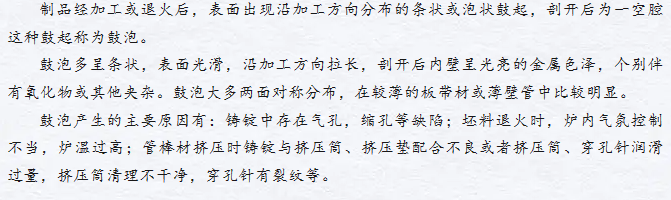

05 鼓泡

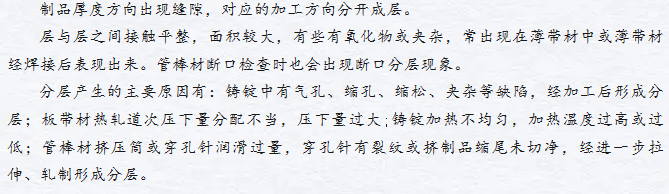

06 分层

07 腐蚀

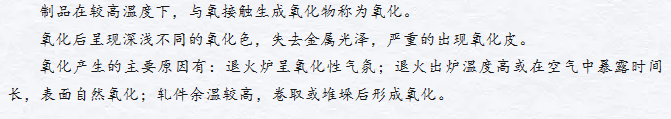

08 氧化

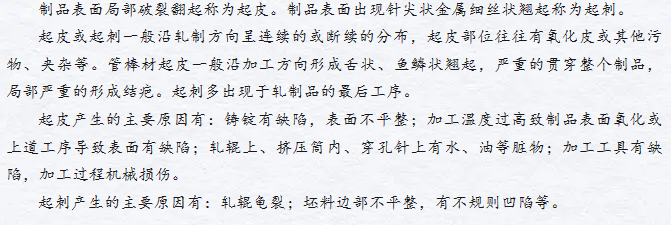

09 起皮

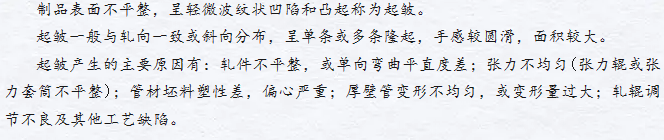

10 起皱

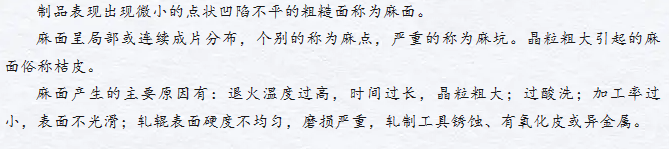

11 麻面

12 机械损伤

13 成分不均、组织不均
