01 金相基础知识

金相分析含义

金相分析（Metallographic Analysis）是材料科学与工程领域中的一种重要研究方法，主要用于研究和表征金属及其合金的微观结构。通过金相分析，可以获取材料内部的晶粒形态、相分布、夹杂物、孔隙、析出物、变形特征以及其他微观结构特征的信息。这些微观结构直接影响材料的机械性能、物理性能以及化学性能，因此金相分析在材料设计、质量控制、失效分析等方面具有重要作用。金相分析在生产实际中常常称为金相检验，在材料研发、生产过程控制、故障诊断和质量保证中都是不可或缺的工具。

金相检验的基础

首先要明确金属和合金在固态下，通常都是晶体。

晶体就是原子在三维空间中有规则作周期重复排列的物质，就是说，在金属和合金中，原子的排列都是有规则的，而不是杂乱无章的。

晶体通常具有如下的特征：

1.均匀性；

2.各向异性；

3.能自发地组成多面体外形；

4.具有确定的熔点；

5.晶体的理想外形和内部结构都具有特定的对称性；

6.对X射线产生衍射效应。

金相检验的基础包括样品制备、腐蚀处理、显微观察和图像分析。样品制备涉及切割、镶嵌、研磨和抛光，以获得平滑的表面。腐蚀处理使用特定的化学试剂揭示材料的微观结构。显微观察通过光学显微镜、扫描电子显微镜（SEM）或透射电子显微镜（TEM）获取样品图像。图像分析则通过软件对显微图像进行定量和定性分析，以评估材料的微观结构和性能。

晶格的分类

立方晶格（Cubic）：立方晶格是最对称的晶格结构，其单位晶胞的三个边长相等，且每个角度都是90度。常见的立方晶格类型包括简单立方晶格（SC）、体心立方晶格（BCC）和面心立方晶格（FCC）。体心立方晶格中的原子不仅位于立方体的角落，还位于中心，而面心立方晶格在角落和每个面中心都布满了原子，这使得FCC晶格的密度通常较高。

四方晶格（Tetragonal）：四方晶格的单位晶胞具有一个边长与另两个边长相等，且角度都是90度。四方晶格包括简单四方晶格和体心四方晶格。简单四方晶格的原子排列较为简单，而体心四方晶格则在简单四方晶格的基础上，在中心位置添加了一个额外的原子，使结构更复杂。

正交晶格（Orthorhombic）：正交晶格的单位晶胞三个轴都互相垂直，但边长不相等。常见的正交晶格类型包括简单正交晶格、体心正交晶格（BCO）和面心正交晶格（FCO）。体心正交晶格在简单正交晶格的基础上添加了一个中心原子，而面心正交晶格则在每个面中心有额外的原子，形成更复杂的结构。

单斜晶格（Monoclinic）：单斜晶格的单位晶胞具有两个轴互相垂直，第三个轴与这两个轴不垂直的特征。该晶格类型包括简单单斜晶格和体心单斜晶格。体心单斜晶格在简单单斜晶格中添加了一个中心原子，使得结构更加复杂。

三斜晶格（Triclinic）：三斜晶格是最复杂的晶格类型，其单位晶胞的三个轴长度和相互夹角都不相等。没有任何轴与其他轴垂直，导致其晶胞形状较为不规则。三斜晶格的结构具有最低的对称性，因此在自然界中相对少见。

六方晶格（Hexagonal）：六方晶格的单位晶胞具有两个边长相等，且底面为正六边形的结构。其轴长不同于底面轴，角度为120度和90度。简单六方晶格中的原子排列在一个六边形的底面上，结构具有较高的对称性。

罗顿晶格（Rhombohedral）：罗顿晶格的单位晶胞中的三个轴长度相等，但轴间夹角不为90度，通常是60度或120度。虽然在几何上看起来像一个“斜方立方体”，但所有边长相等的特点使其成为一种对称的晶格结构。

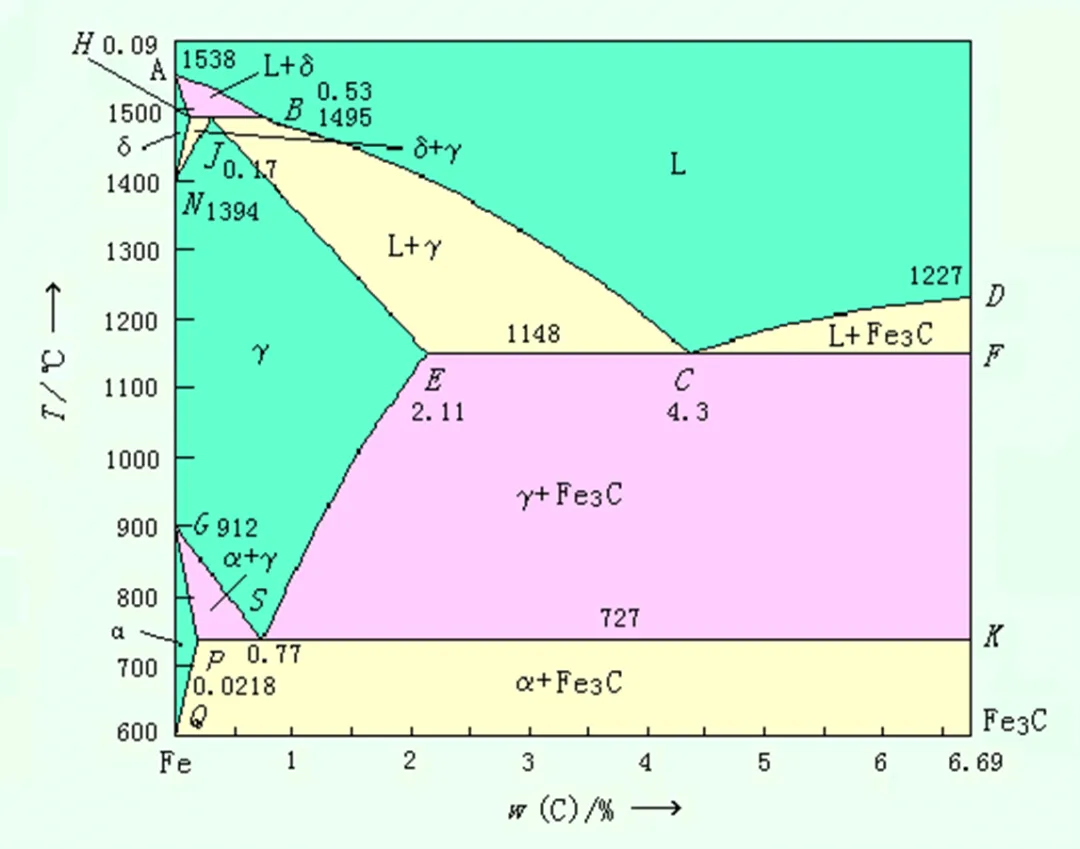

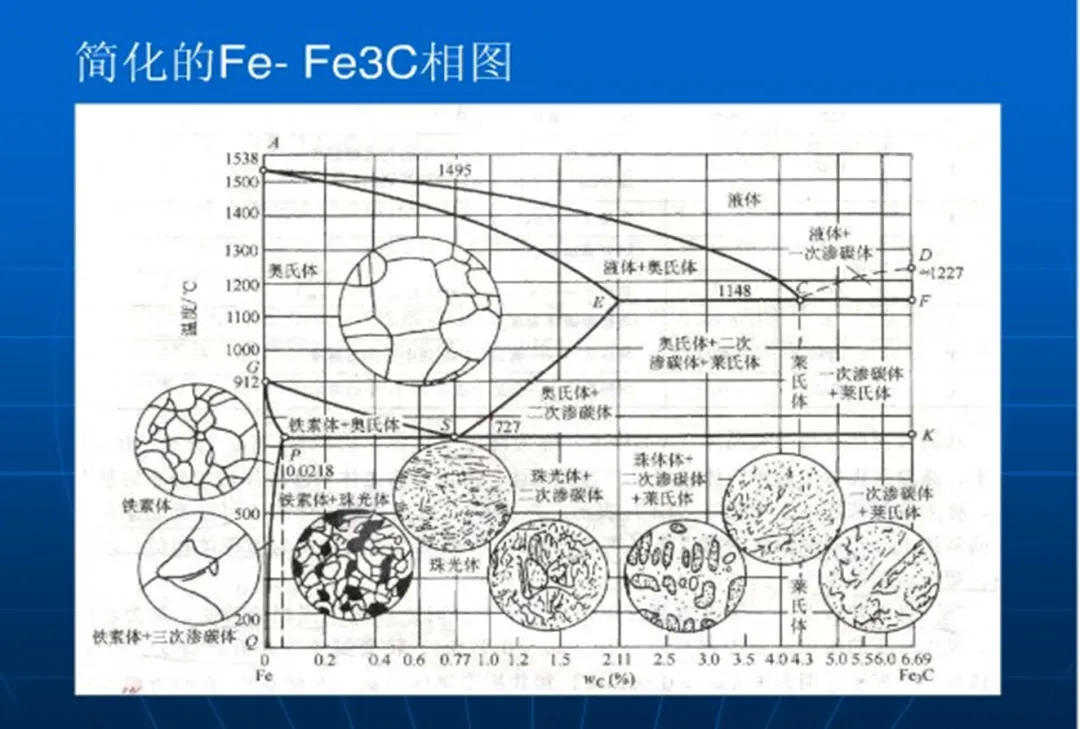

Fe-C相图

相图中特性点符号及含义

特性点	温度（℃）	含碳量（%）	特性点的含义
A	1538	0	纯铁的熔点
B	1495	0.53	包晶转变的液态合金成分
C	1148	4.30	共晶点
D	1227	6.69	渗碳体熔点
E	1148	2.11	碳在奥氏体中最大溶解度
F	1148	6.69	共晶渗碳体成分点
G	912	0	a-Fe← →r-Fe同素异构转变点
H	1495	0.09	碳在ð-Fe中最大溶解度
J	1495	0.17	包晶点
K	727	6.69	Fe3C的成分
N	1394	0	r-Fe ← →ð-Fe同素异构转变点
P	727	0.0218	碳在ɑ-Fe中最大溶解度
S	727	0.77	共析点
Q	室温	0.0008	室温下碳在铁素体中溶解度

相图主要特性线

序号	线名及含义
1	AC线，液体向奥氏体转变的开始线，即：L→A
2	CD线，液体向渗碳体转变的开始线，即：L→Fe3CI ACD线统称为液相线，在此线以上合金全部处于液相状态，用符号L表示。
3	AE线，液体向奥氏体转变的终止线。
4	ECF线，水平线、共晶线。 AECF线统称为固相线，液体合金冷却至此线，全部结晶为固体，此线下为固相区
5	ES线，又称Acm线，是碳在奥氏体中溶解度曲线，即：L→Fe3CII
6	GS线，又称A3线。
7	GP线，是奥氏体向铁素体转变的终止线。
8	PSK线，共析线，又称A1线。
9	PQ线，碳在铁素体中的溶解度曲线。

相图的相区

1.单相区，简化的Fe-Fe3C相图中有F、A、L和Fe3C四个单相区。

2.两相区，简化的Fe-Fe3C相图中有L+A、L+Fe3C、A+F、A+FeC和F+Fe3C五个两相区。

每个两相区都与相应的两个单相区有相邻两条三相共存线，即：

共晶线：ECF、L、A和Fe3C三相共存。

共析线：PSK、A、F和Fe3C三相共存。

铁碳合金的基本相

基本相	定义	力学性能	容碳量
铁素体F	碳在ɑ-Fe中的间隙固溶体	强度、硬度低，塑性、韧性好	最大0.02%
奥氏体A	碳在γ-Fe中的间隙固溶体	硬度低、塑性好	最大2.14%
渗碳体Fe3C	Fe与C的金属化合物	硬而脆	最大6.7%

钢在加热和冷却时临界温度的定义

钢

AC1 – 加热时，珠光体向奥氏体转变的开始温度。

Ar1 – 冷却时，奥氏体向珠光体转变的开始温度。

AC3 – 加热时，先共析铁素体全部转变为奥氏体的终止温度。

Ar3 – 冷却时，奥氏体开始析出先共析铁素体的温度。

Accm – 加热时，二次渗碳体全部融入奥氏体的终止温度。

Arcm – 冷却时，奥氏体开始析出二次渗碳体的温度。

通常把加热时的临界温度加注下标“C”，冷却时的临界温度加注下标为“r”

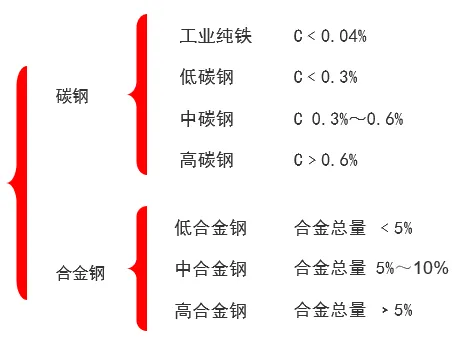

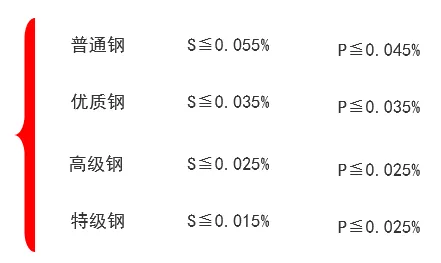

铁碳合金的七种类型

1.工业纯铁：w（C）﹤0.0218%

2.共析钢：w（C）=0.77%

3.亚共析钢：w（C）=0.021%～0.77%

4.过共析钢：w（C）=0.77%～2.11%

5.共晶白口铁：w（C）=4.30%

6.亚共晶白口铁：w（C）=2.11%～4.30%

7.过共晶白口铁：w（C）=4.30%～6.69%

铁碳合金的基本组织

铁素体：

碳溶于ɑ-Fe中的间隙式固溶体称为铁素体，常用F表示。因为体心立方晶格的ɑ-Fe总的间隙量虽大，但是间隙半径却很小，所以碳在ɑ-Fe中的溶解度极小，室温下不超过0.005%，随着温度升高，溶解度略有增加，在727度时达到最大值，也仅有0.0218%。

铁素体含碳量很低，其性能接近纯铁，是一种塑性、韧性高和强度、硬度低的组织。

奥氏体：

碳溶于γ-Fe中的间隙式固溶体称为奥氏体，常用A表示。因为面心立方晶格的γ-Fe总的间隙量虽比ɑ-Fe的小，但空隙半径比较大，所以能溶解较多的碳。碳在γ-Fe中的溶解度随温度升高而增加，在727度时为0.77%，在1148度时达到最大值2.11%。

奥氏体塑性很好，强度和硬度也比铁素体高。

渗碳体：

渗碳体是铁与碳的化合物，常用Fe3C表示。

渗碳体的含碳量为6.69%，熔点约为1227度，晶体结构复杂，硬度很高，脆性极大，几乎没有塑性。

一般来说，在铁碳合金中，渗碳体越多，合金就越硬，越脆。

珠光体：

铁素体和渗碳体组成的机械混合物叫做珠光体，常用P表示。珠光体的平均含碳量为0.77%。其性能介于铁素体和渗碳体之间。一般情况下，珠光体中铁素体和渗碳体呈片状交替分布，称为片状珠光体。通过热处理可以使渗碳体呈颗粒状分布在铁素体基体上，叫做球状珠光体或粒状珠光体。

莱氏体：

由奥氏体和渗碳体组成的机械混合物（共晶体）叫做莱氏体，常用Ld表示。

莱氏体的平均含碳量为4.3%，因它以渗碳体为基体，其性能硬而脆。当冷却至727度时，莱氏体中的奥氏体将转变为珠光体。

铁碳合金在平衡状态下的五个基体组织中，铁素体、奥氏体和渗碳体是铁碳合金的三个基本相，而珠光体和莱氏体则为基本相组成的机械混合物。

02 金相检验设备

金相显微镜

1. 金相显微镜的放大原理

金相显微镜是由两块透镜（物镜和目镜）组成，并借助物镜、目镜两次放大，使物体得到较高的倍数。放大率与物镜和目镜的焦距乘积成反比。

物镜：显微镜成象质量主要决定于物镜的优劣，因此它是显微镜中的最重要的光学零件。

物镜的分辨率：是指将试样上细微组织构成清晰可分的能力。

象差：一般实用光束均要有一定宽度，而且物体的发光点也不可能全部都用在光轴上，对不同波长的光折射率也不相同。因此，实际的光学系统与近轴光学系统所得图像有所偏差。

目镜：是将物镜放大的中间象再次放大。

放大倍数=物镜放大倍数×目镜放大倍数。

观察：为了保证在聚焦过程中物镜不触及试样的操作次序是先调节粗动螺丝使物镜接近试样，再通过目镜观察试样时用微动螺丝进行调节。

2. 金相显微镜的光学系统

3. 金相组织检验方法

《GB/T 13298-1991》

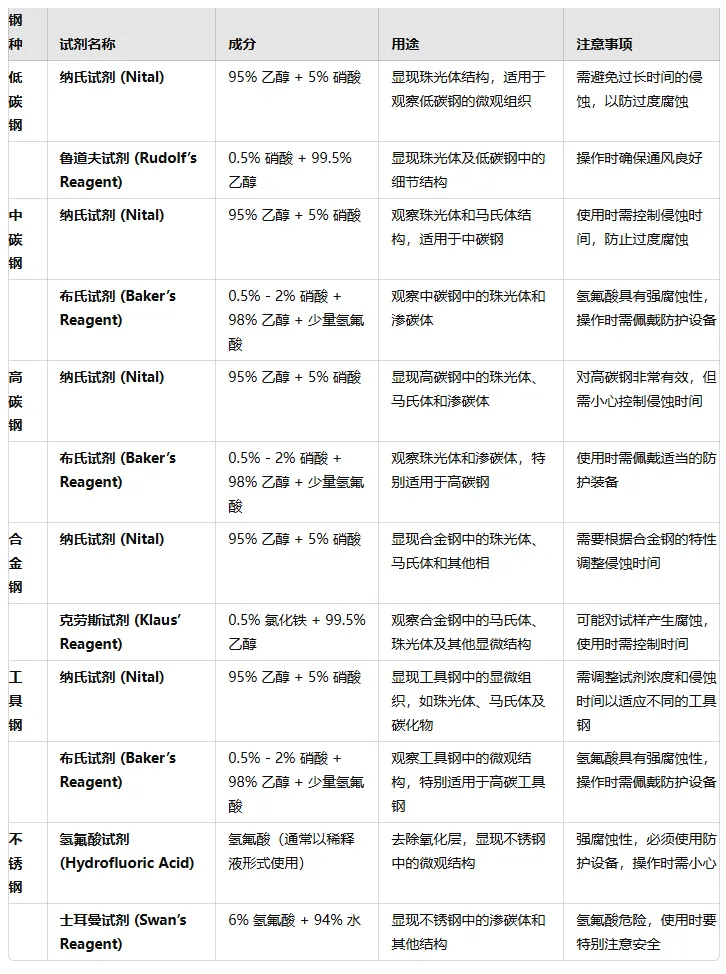

试样的侵蚀-一般情况下显示组织用4%硝酸酒精溶液侵蚀。
在显微镜下观察铁素体为均匀明亮的多边形晶粒。
渗碳体不会被硝酸酒精溶液腐蚀，所以在显微镜下显示白亮颜色。
珠光体在高倍显微镜下可以看到是条状渗碳体分布于铁素体机体上，在低倍显微镜下呈片层状特征。

4. 金相显微镜的操作

1）操作者必须充分了解仪器设备的结构原理，使用方法，严守操作规程；

2）操作时双手要干净，试样的观察面应用酒精冲洗并吹干；

3）操作显微镜时，对镜头要轻拿轻放，不用的镜头应随时放入盒中，不能用手触摸镜头；

4）调整焦距时，应先轻轻转动粗调，使物镜和观察面尽量靠近，并从目镜对焦，然后轻轻转动微调，直到调节成像清晰为止。在调节中必须避免物镜和试样磨面碰撞，损坏镜头；

5）显微镜使用完毕后，应及时将物镜、目镜卸下，放入盒中，最后切断电源。

5. 金相显微镜的维护

1）金相显微镜的工作地点必须干燥、少尘、少震动，不应放在阴暗潮湿的地方，也不应受阳光暴晒；

2）不宜靠近挥发性、腐蚀性等化学药品，以免造成腐蚀环境；

3）在显微镜工作时，样品上的残留液体、油污必须去净，如不慎玷污镜头，应立即用棉花擦净。油镜头用毕应立即用二甲苯细心的揩净；

4）物镜、目镜一般应放在干燥皿中，如果有灰尘用吹灰球洗净，然后用擦镜纸擦干净；

5）阴暗潮湿的空气对显微镜危害很大，会造成部件生锈、发霉，以致报废；

6）机械部分不要随意拆卸，经常加润滑油，以保证正常运转。

金相切割机

1. 使用方法

1）右手将手柄抬起，左手将支撑板脱开支撑点，这时右手握住手柄使试样渐渐接近砂轮片，进行切割；

2）切割时，冷却液必须对准试样的切割位置，并同时保持均匀进给。冷却液的大小也应调节至切割要求，以免溢出机外；

3）切割完毕将锯架抬起到一定的高度，支撑板便自动将锯架支撑在一定位置，此时方可取下试样。

2. 维护与保养

1）严禁使用已有裂纹或破损的砂轮片进行切割。

2）不宜在没有冷却液或冷却液不充分的情况下切割。

3）切割机应每天做好清洁保养工作，各转动处在操作前应注入润滑油。

4）机体内积屑及垃圾应经常清除，使排水畅通。

金相镶嵌机

1. 使用方法

1）接通电源开关；

2）将需镶嵌的试样放置在下模，放入电玉粉或胶木粉，合上防护盖板，旋紧八角旋钮，使下模上升到压力指示灯亮，恒温一定时间，使试样成形；

3）松开八角旋钮及盖板，顶出试样，并在十分安全的情况下取出试样；

4）如需调整设定温度时，可根据需要按键进行调整设定温度值，其他参数均不需要调整。

2. 维护与保养

1）每次使用完毕，及时做好清洁保养工作，严禁使用带有腐蚀性的液体进行清洗，清洁后的钢模套内腔和上下模应涂上油脂，防止锈蚀。

2）对丝杠、花键套等转动、移动部位必须定期加油润滑，连续使用3～5次，以免在操作时产生卡死和超负荷现象，损坏机件。

金相预墨机

1. 使用方法

1）调节水旋钮，让水不停地流入磨盘；

2）磨盘注入适量水后，放入砂纸；

3）接通开关磨盘旋转后，进行磨光工作；

4）放入不同型号的砂纸，由粗至细连续进行磨光；

5）使用的砂纸以水砂纸最为适宜。

2. 维护与保养

1）不允许使用已破损的砂纸，以免影响磨光时的安全。

2）及时清除底座中的沉积物以利于排水，不使用时应及时盖好塑料盖。

3）长期使用后应及时更换轴承的润滑油。

金相抛光机

1.使用方法

1）取下盖、罩和套圈，做好清洁工作；

2）将抛光织物粘贴在抛光盘上，并在粘贴前先在盘上涂少量的机油，为保证使用安全，一般呢绒类织物采用粘贴法；

3）将罩紧压在盘内，并在织物表面滴上适量的抛光液或抛光膏与水，接通电源开关，进行抛光工作；

4）在不使用时及时盖上塑料盖，以免灰尘或其他杂物落入抛光织物上影响抛光效果。

2. 维护与保养

1）在使用时不允许对试样加过大的压力，以免电动机过载而导致电动机损坏。

2）抛光织物应紧贴在抛光盘上，不允许使用已破损的织物，以免在抛光时试样有飞出去的危险。

3）在不使用时应及时清理排污通道的沉积物做好清洁保养工作。

4）长期使用后，应及时更换电动机润滑油。

03 金相试样的制备

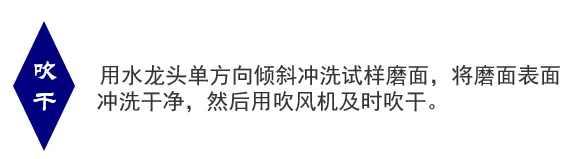

金相试样的制备

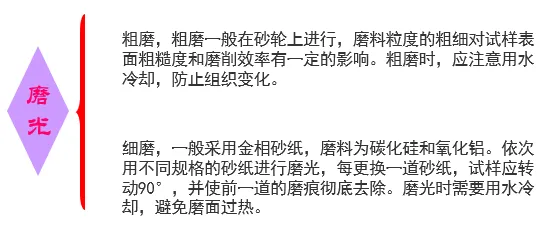

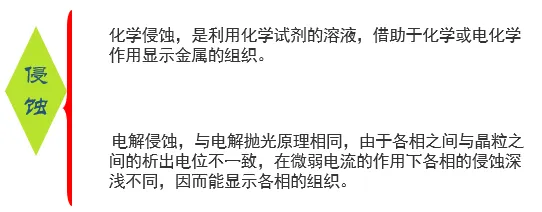

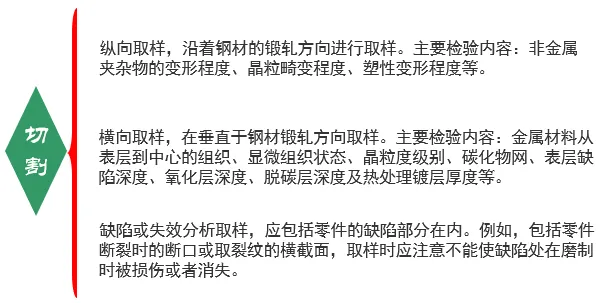

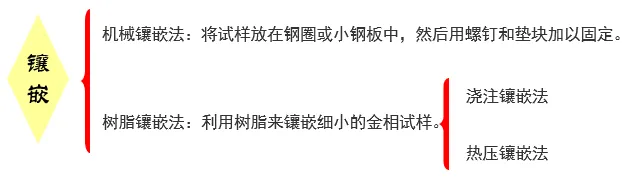

金相试样的制备包括切割、镶嵌、研磨、抛光和腐蚀处理等步骤，以确保样品表面光滑且适合显微观察。切割使用适当的工具将样品切割成小块，镶嵌是将样品固定在树脂中以便于后续处理，研磨和抛光步骤通过逐步使用细粒度磨料和抛光剂来获得镜面般的表面。腐蚀处理则利用化学试剂揭示材料的微观结构。制备过程中，常用的标准包括ASTM E3《金相试样的制备》、ISO 8688《金属和合金金相试样的制备方法》以及GB/T 13298《金属材料金相试样制备方法》。这些标准确保了试样制备的规范性和一致性。
