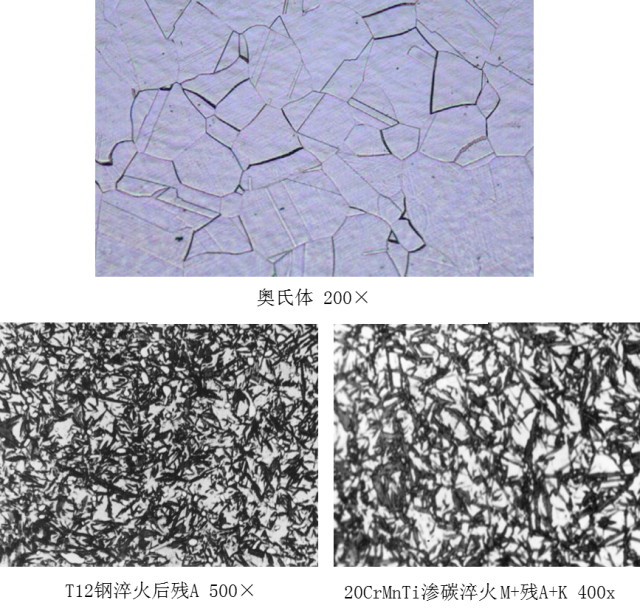

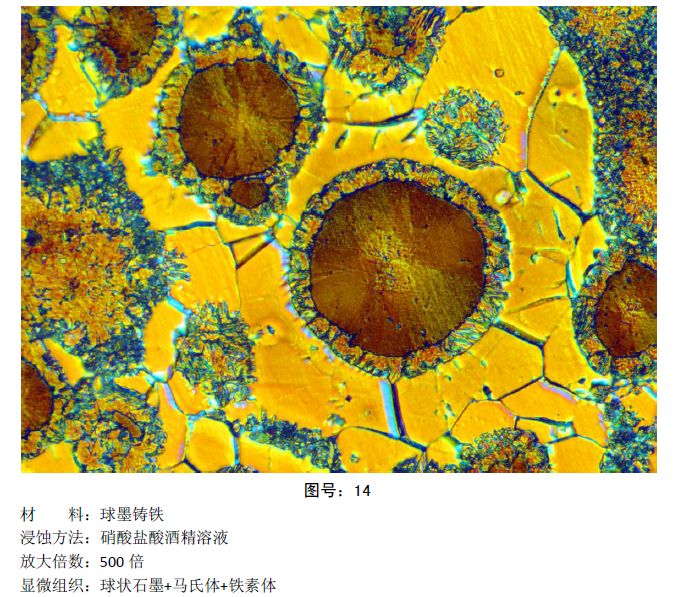

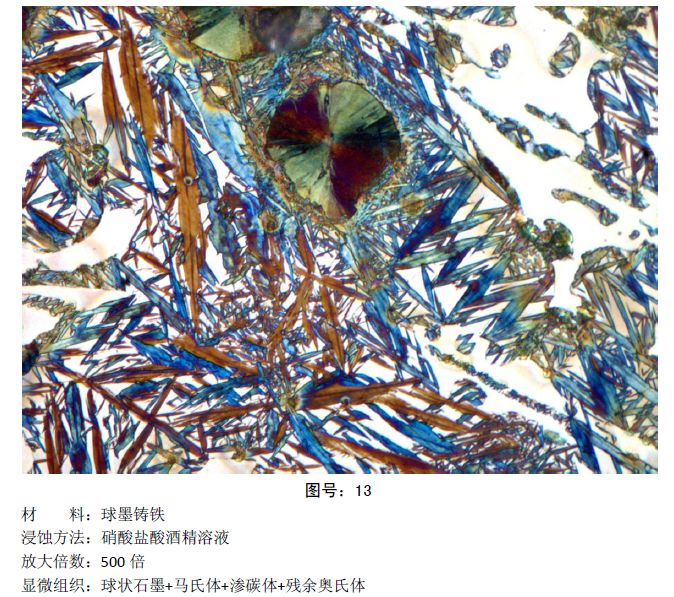

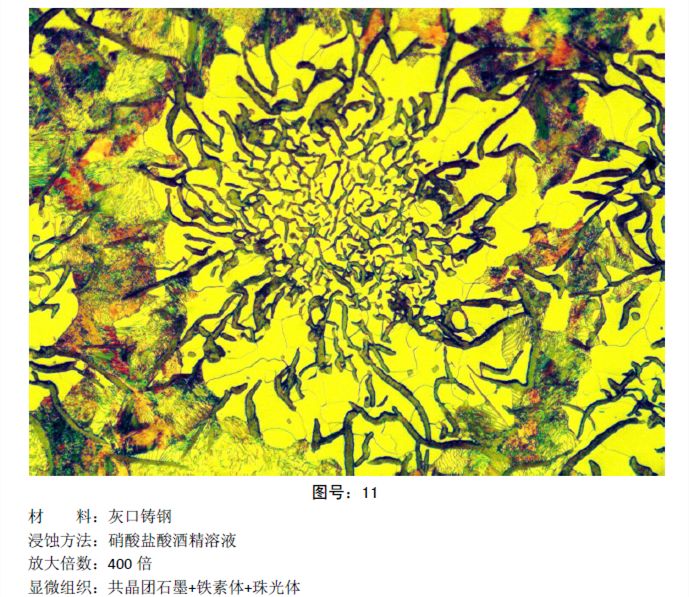

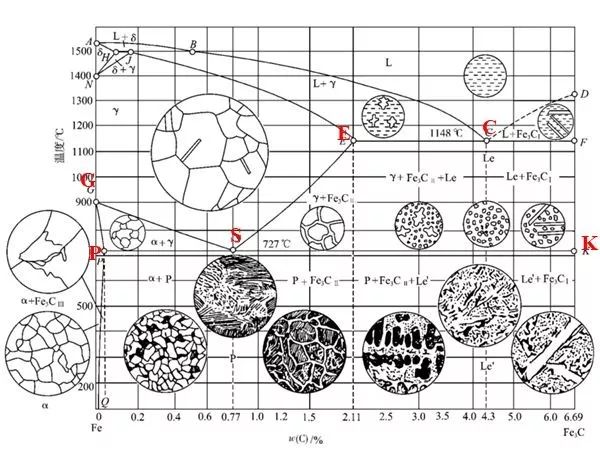

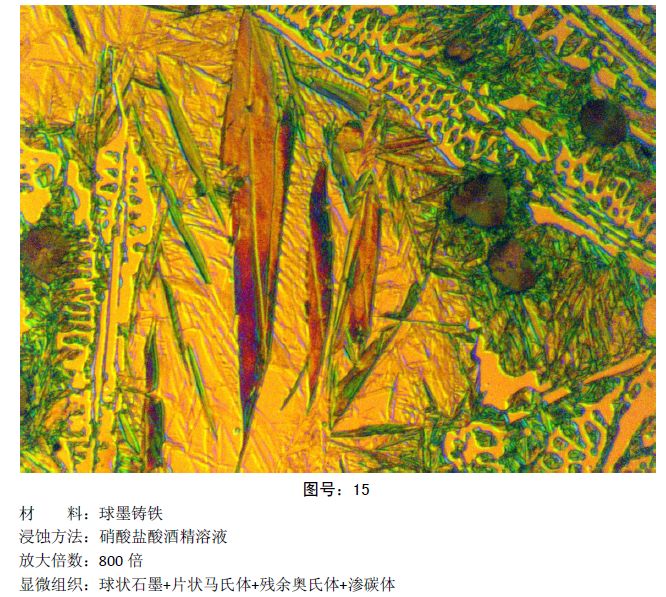

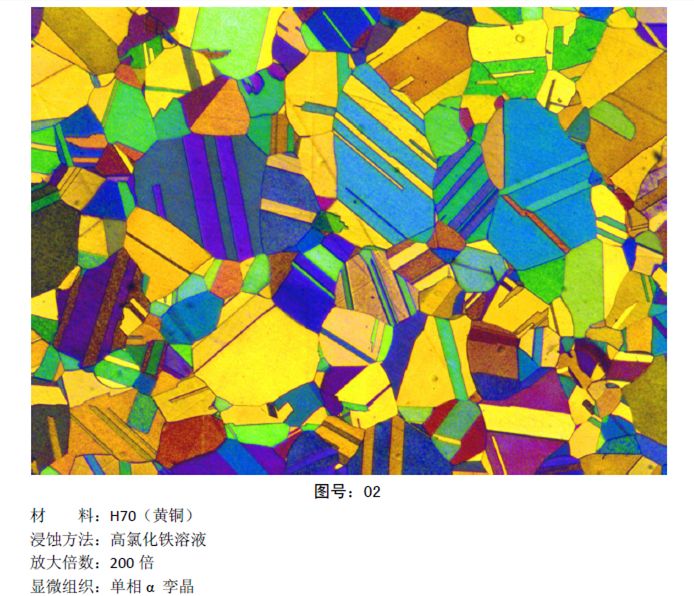

特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni、Mn等，则可使奥氏体稳定在室温，如奥氏体钢。

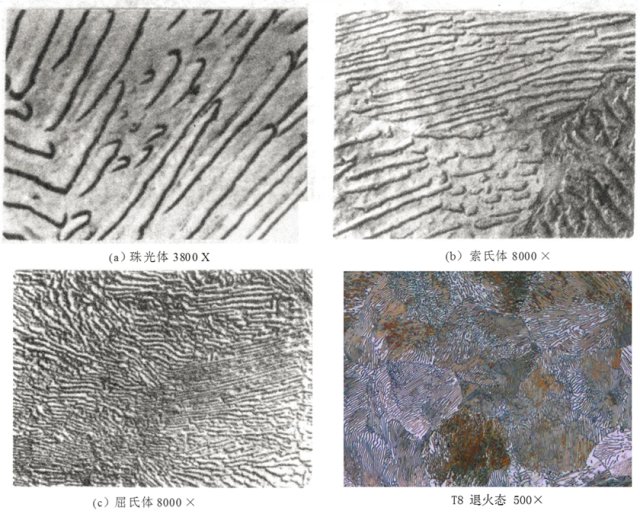

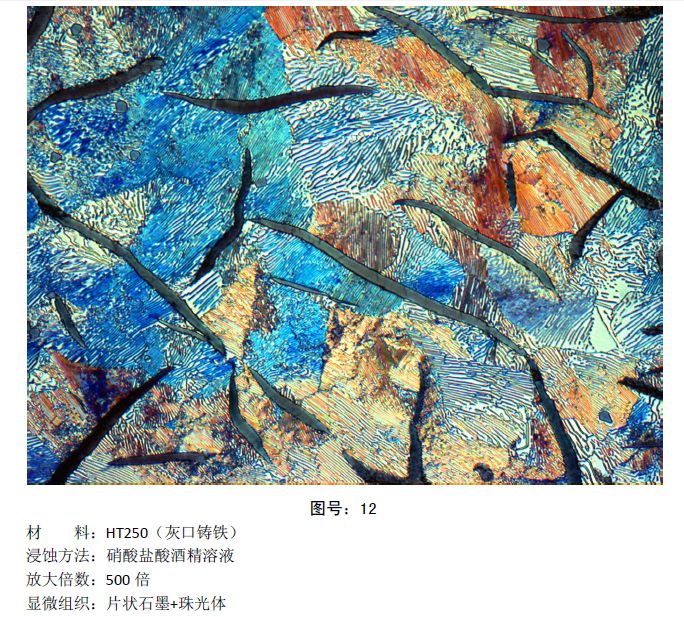

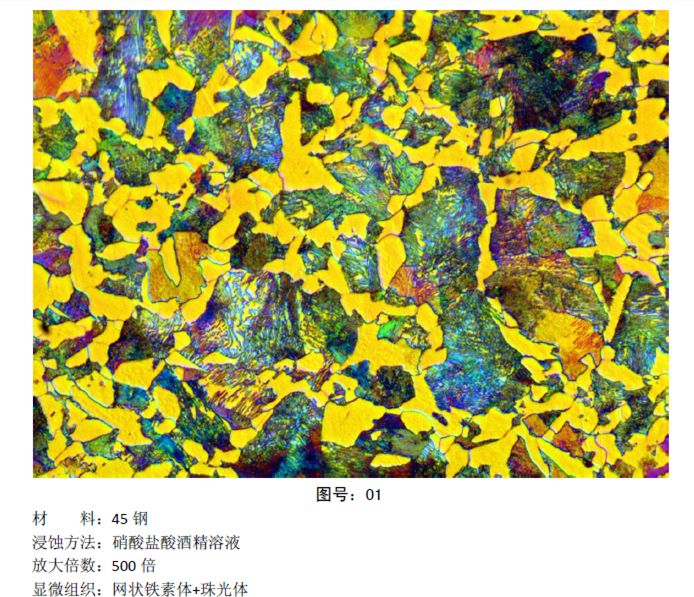

定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。

定义：过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。

定义：同上，但渗碳体在铁素体针内。

特征：过冷奥氏体在350℃~Ms的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度比低碳低合金钢高，针叶比低碳低合金钢细。

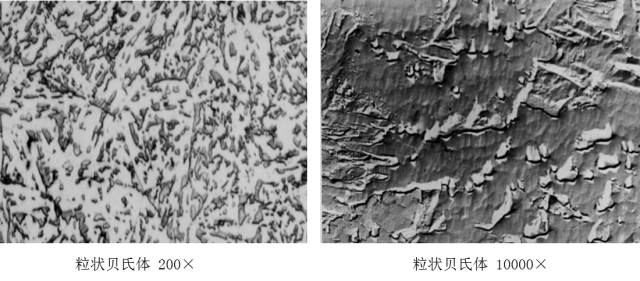

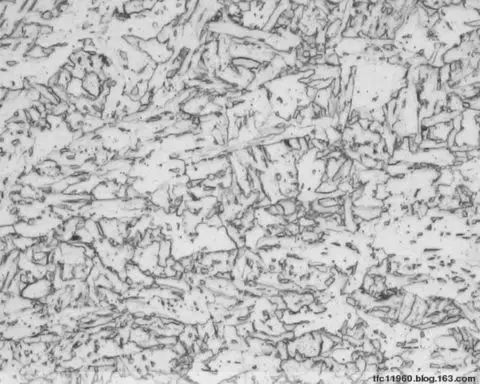

定义：大块状或条状的铁素体内分布着众多小岛的复相组织。

特征：形成温度在贝氏体转变温度区的最上部。板条铁素体之间为富碳奥氏体，富碳奥氏体在随后的冷却过程中也有类似上面的转变。无碳化物贝氏体一般出现在低碳钢中，在硅、铝含量高的钢中也容易形成。

特征：它由马氏体在150℃~250℃时回火形成。这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点

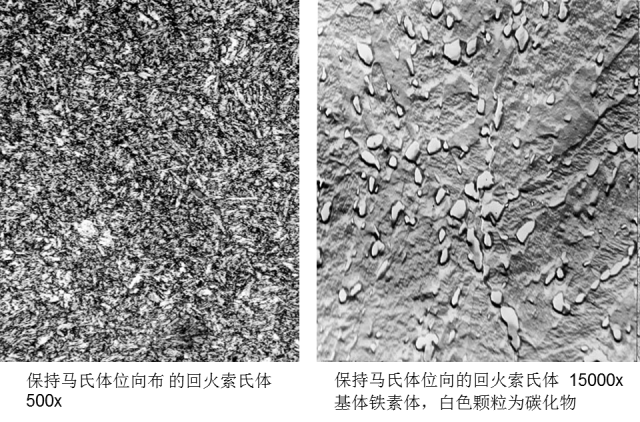

特征：它由马氏体在500℃~650℃时高温回火形成。其组织特征是由等轴状铁素体和细粒状碳化物构成的复相组织，马氏体片的痕迹已消失，渗碳体的外形已较清晰，但在光镜下也难分辨，在电镜下可看到的渗碳体颗粒较大。

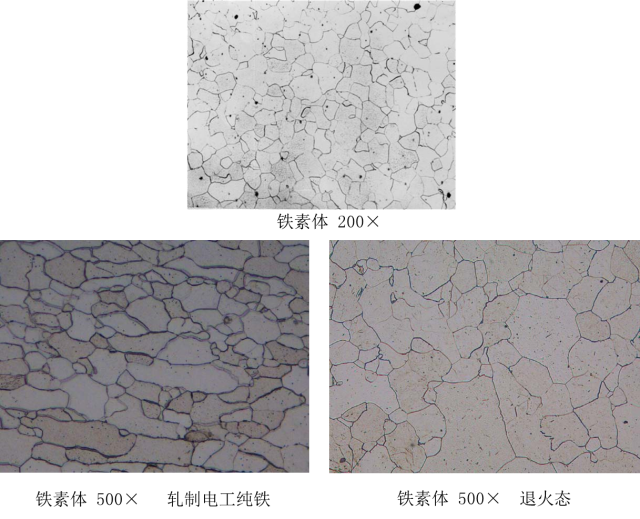

定义：由铁素体和粒状碳化物组成。

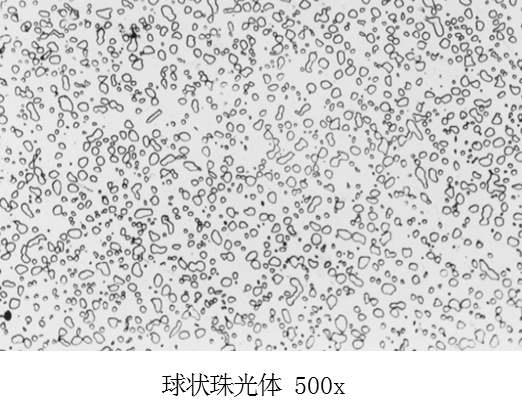

特征：经球化退火获得，渗碳体成球粒状分布在铁素体基体上；渗碳体球粒大小，取决于球化退火工艺，特别是冷却速度。球状珠光体可分为粗球状、球状、细球状和点状四种珠光体。

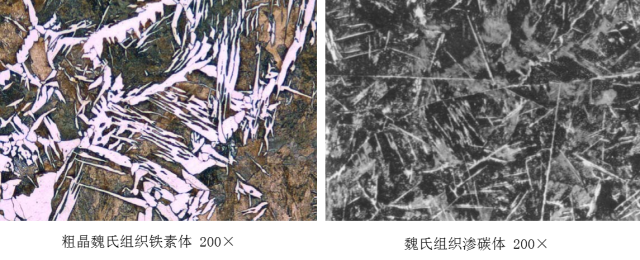

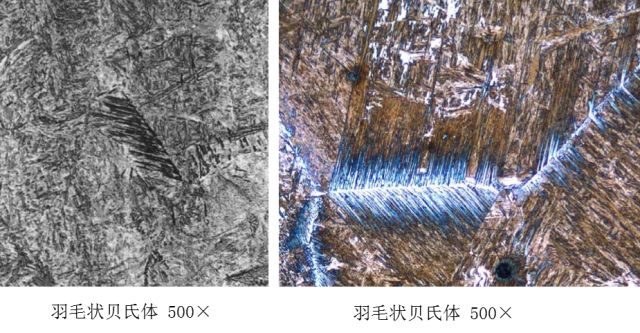

特征：亚共析钢中魏氏组织的铁素体的形态有片状、羽毛状或三角形，粗大铁素体呈平行或三角形分布。它出现在奥氏体晶界，同时向晶内生长，过共析钢中魏氏组织渗碳体的形态有针状或杆状，它出现在奥氏体晶粒的内部。
