2007年11月2日上午，一架隶属于美国密苏里州空中国民兵（Air National Guard）的F-15C，在执行训练任务时突然空中解体，就是上述顾虑的最佳例证。失事当时，这架编号80-0034的F-15C正执行基本战斗机机动（Basic Fighter Maneuvers）演练，与僚机进行一对一的空中攻击及防御动作训练。在进行第二次的接战练习时，失事机以450节的空速快速右转，机体承受负载约为7.8G，此时机体开始剧烈抖动，飞行员立即将飞机改为平飞状态，机体承受负载迅速降到1.5G，数秒钟后，前机身于座舱罩后面位置处断裂并与机体完全脱离，机体空中解体为两截，所幸飞行员跳伞后平安获救。

F-15C 80-0034空中解体示意图

失事后的调查报告显示︰失事发生原因为机身斜站位（Canted Fuselage Station）CFS337处的右侧上纵梁断裂，失事机上纵梁残骸经金相分析（Metallurgical Analysis）后，发现破断面处的厚度仅有0.039英寸（不到一毫米）到0.073英寸，完全不符合蓝图规定的0.090到0.110英寸厚度，且上纵梁表面粗度（surface roughness）也较蓝图规定粗糙。过薄的破断面直接造成上纵梁局部应力大幅升高，在反复的飞行负载作用下，上纵梁很容易由粗糙面产生多处的疲劳初始裂纹，继而在后续的飞行负载中持续成长，最后导致上纵梁完全断裂。

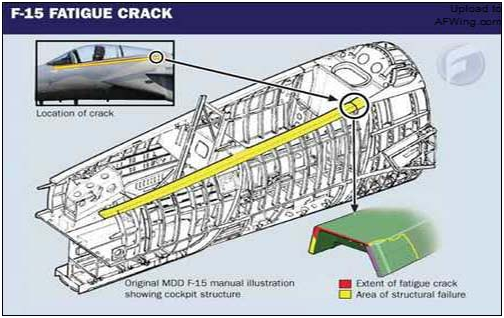

问题就出在这根纵梁上

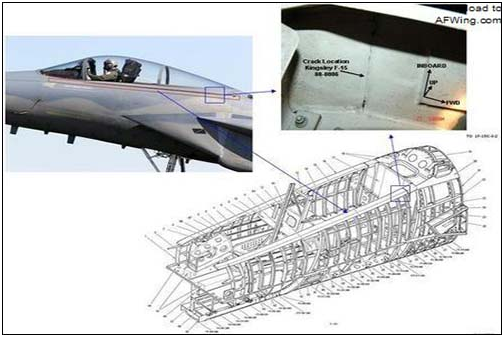

对其他F-15检查后也发现了裂纹

这架F-15C于1982年开始服役，失事时飞行时数接近5,900小时。F-15C原始设计规范为“安全寿命”（Safe Life），服役寿限为4,000飞行小时，在美国空军颁布“容许损伤”（Damage Tolerance）设计规范后，重新依据此规范进行分析，服役寿限延长到8,000飞行小时，并以16,000飞行小时的全机疲劳试验来加以验证。由于分析数据显示上纵梁的裂纹成长寿命高达31,000飞行小时，依据设计规范其定期检查时距为15,500飞行小时，远超过飞机的服役寿限，且上纵梁在全机疲劳试验过程中也未发现有任何损伤，所以虽属攸关飞行安全的主要结构件，但在服役期间内并不需要进行定期检查。
