专题 | 美国洛斯阿拉莫斯国家实验室Sci.Adv.:钨基高熵合金的出色耐辐射性
2019-10-08 11:47:48 作者:本网整理 来源:《腐蚀防护之友》 分享至:

 引言



磁聚变反应堆中的关键部件,比如偏滤器或等离子体材料,都需要满足一些性能要求,包括低活化、高熔点、良好的机械性能、低溅射腐蚀和低氚保留/ 共沉积。这些部件必须在高温下长时间运行,在暴露于大等离子体热量和高能中性氢同位素(D 和 T)的情况下,不会发生故障或大面积侵蚀。钨是等离子体材料的好的选择,因为它具有较高的熔融温度、较低的腐蚀速率和较低的氚保留。然而,钨本身具有非常低的断裂韧性,这严重限制了部件的有效操作温度,并同时产生了一系列制造上的困难。目前已经观察到的结果是,D 和 He在中等温度下(<800K)会起泡,He 在高温下(>1600K)会形成凹坑、空穴和起泡。这些现象的形成机理尚不清楚,但科学家猜测其很大归因于材料缺陷中D 和 He 的积累。在稍微低一点的温度下(1250-1600K),将钨暴露在 He 等离子体中可以观察到纳米级起泡的产生。而在接近国际热核实验反应堆的工作条件下,可以发现材料表面具有纳米结构的形貌。这些纳米结构表面所增加的表面积和脆性引起了钨用作聚变反应堆等离子体材料的关注。


成果简介



近日,美国洛斯阿拉莫斯国家实验室开发了一种具有优异耐辐射性能的体心立方钨基耐火高熵合金。该合金生长为薄膜,在纳米晶和超细体系中显示出双峰晶粒尺寸分布,并通过原子探针断层扫描(APT)显示出独特的 4nm 薄片结构。透射电子显微镜(TEM)和 X 射线衍射显示材料在高温热退火后出现某些黑点。TEM 和 APT 分析认为黑点的产生于富含 Cr 和 V 的第二相颗粒有关。此外,纳米力学测试结果显示沉积样品的硬度为 14GPa,辐射硬化几乎可以忽略不计。结合 ab initio 和 Monte Carlo 模拟预测了富含 V 的第二相粒子的形成以及点缺陷的相等摩尔点作为辐射耐受性的起点。该成果以题为“Outstanding RadiationResistance of Tungsten-Based High-EntropyAlloys”发表在 Sci. Adv. 上。


图文导读




图1:合金组份表征



(a)。HEA 膜的 TEM 表征(b)。HEA 膜的元素分析(c)。HEA 膜的横截面 SEM 表征

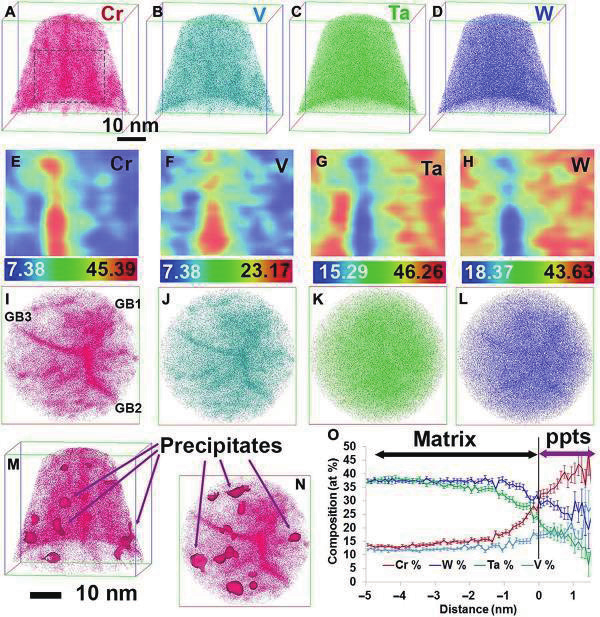

图 2.HEA的APT分析



(a-d)。Cr,V,Ta 和 W 的 3D 分布(e-h)。 元素二维组份分析(i-l)。 三种不同 GBs 的俯视图

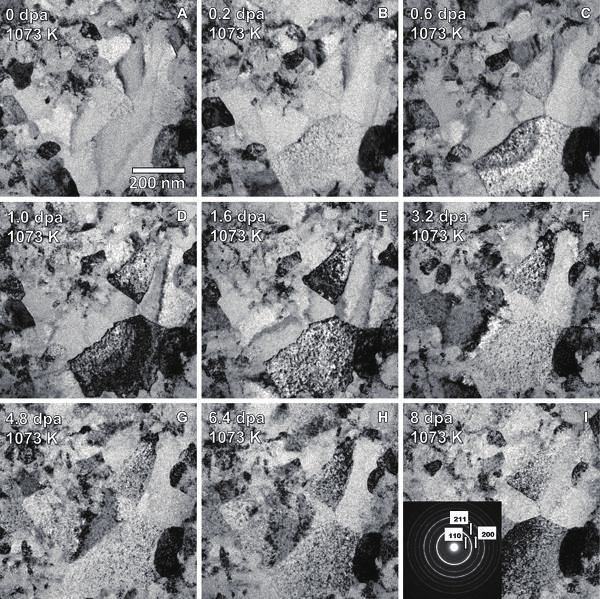

图3:TEM表征




图4:材料辐射后的TEM表征



(a)。 使用 <111> 区域成像显示小黑点(b)。 双光束成像显示没有黑点




图5:HEA辐射后的APT分析

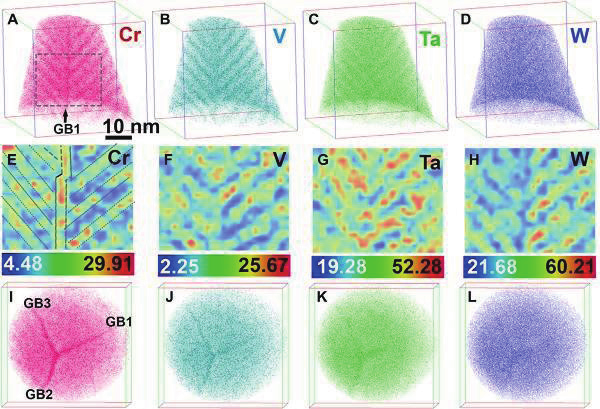

(a-d)。Cr,V,Ta和W的三维分布(e-h)。 Cr,V,Ta和W的二维组份分析(i-l)。三种不同GBs的俯视图




图6:原子构型的理论预测

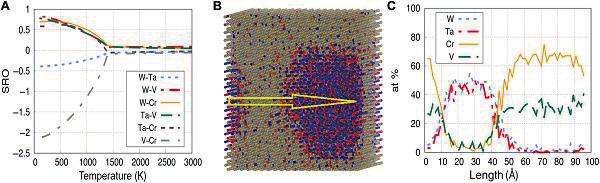

(a)。W 38 Ta 36 Cr 15 V 11 的 SRO 参数随温度的变化(b)。W 38 Ta 36 Cr 15 V 11 的原子构型模拟(c)。 元素的平均浓度分布



小结



在这个工作中,作者开发了一种具有优异耐辐射性能的体心立方钨基耐火高熵合金。该合金生长为薄膜,在纳米晶和超细体系中显示出双峰晶粒尺寸分布,并通过原子探针断层扫描(APT)显示出独特的 4nm 薄片结构。透射电子显微镜(TEM)和 X 射线衍射显示材料在高温热退火后出现某些黑点。TEM 和APT 分析认为黑点的产生于富含 Cr 和 V的第二相颗粒有关。此外,纳米力学测试结果显示沉积样品的硬度为 14GPa,辐射硬化几乎可以忽略不计。结合 abinitio 和 Monte Carlo 模拟预测了富含 V的第二相粒子的形成以及点缺陷的相等摩尔点作为辐射耐受性的起点。


原文链接:Outstanding Radiation Resistance of Tungsten-Based High-Entropy Alloys(Sci. Adv., 2019, DOI:10.1126/sciadv.aav2002)

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
