9.1宏观形貌分析

9.1.1钢板喷漆试样划叉

碳钢喷漆划叉试样在8个站点，户外暴露试验结果

表9-1 碳钢喷漆划叉试样暴晒2年后宏观形貌分析

图9-1 碳钢喷漆划叉试样暴晒2年后宏观形貌图

碳钢喷漆试样在9个站点，户外暴露试验结果

表9-2 碳钢喷漆试样暴晒2年后宏观形貌分析

表9-3 钢板喷漆试样在大气曝露2a 后外观评价

9.1.2钢板喷漆试样

图9-2 碳钢喷漆试样暴晒2年后宏观形貌图

9.2电化学腐蚀行为

图9-3 各站点暴晒2年后碳钢板喷漆试样在3.5%氯化钠溶液中低频阻抗值大小，由图可知，尉犁、武汉站试样低频阻抗值大小分在107、106 W.cm2级别，喷漆层仍然具有良好保护能力，广州、江津、青岛、沈阳、漠河、北京等站点在低频阻抗值大小在105W.cm2，表面涂层保护性能变差，失区一定保护能力，万宁站低频阻抗值达到5.119×104W.cm2，腐蚀严失区保护能力。图9-3 各站点暴晒2年后碳钢板喷漆试样在3.5%氯化钠溶液中能奎斯特图，由图可知，各站点试样暴晒2年后低频区表现出扁平容抗弧，容抗弧半径大小排序：尉犁>武汉>广州>北京>江津>青岛>万宁。

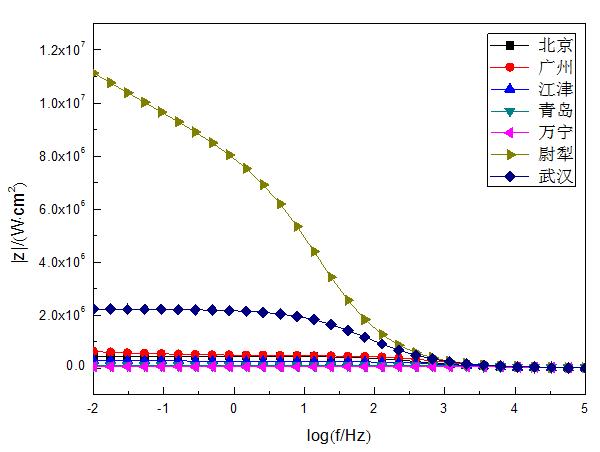

图9-3 各站点暴晒2年后碳钢板喷漆试样在3.5%氯化钠溶液中低频阻抗值大小

图9-4 各站点暴晒2年后碳钢板喷漆试样在3.5%氯化钠溶液中能奎斯特图
