中科院宁波材料所：纳米硅基负极材料研究取得进展

2017-09-28 11:24:44 作者：本网整理来源：材料人分享至：

【成果简介】

相对于传统石墨负极材料（372 mAh/g），硅负极材料具有极高的理论比容量（3580 mAh/g），是未来高能量密度动力锂离子电池负极材料首选。但硅负极材料在充放电循环过程中存在体积变化（高达3倍以上），造成硅颗粒粉化，从而引发SEI膜反复再生库伦效率低，电接触变差极化增大，使实际硅负极材料循环寿命和倍率性能较差。

中国科学院宁波材料技术与工程研究所动力锂电池工程实验室自2011年开展硅基负极材料的研究开发，已取得系列进展。2012年报道了一种三维多孔的纳米硅/石墨烯复合负极材料。近日，又报道了一种新型二维纳米硅/二氧化硅复合负极材料（2D nano-Si/SiO2）。该工作利用层状结构CaSi2的拓扑转变，在酸性溶液中化学剥离Ca原子，留下单原子层褶皱状硅烯，由于Si原子只存在sp3杂化，硅烯极不稳定，在水溶液中氧化得到亚稳态二维硅氧烯，二维硅氧烯经过合适的热处理条件脱水歧化得到二维纳米硅/二氧化硅复合负极材料（2D nano-Si/SiO2），其中纳米硅均匀分散于无定型硅氧化物。二维结构可有效减少锂离子迁移路程，纳米硅和硅氧化物可有效降低了体积膨胀率，因此采用该方法制备的2D nano-Si/SiO2@C表现出优异的循环稳定性和倍率性能。该研究工作以“Two-dimensional silicon suboxides nanostructures with Si nanodomains confined in amorphous SiO2 derived from siloxene as high performance anode for Li-ion batteries”为题发表在Nano Energy上。

【图文导读】

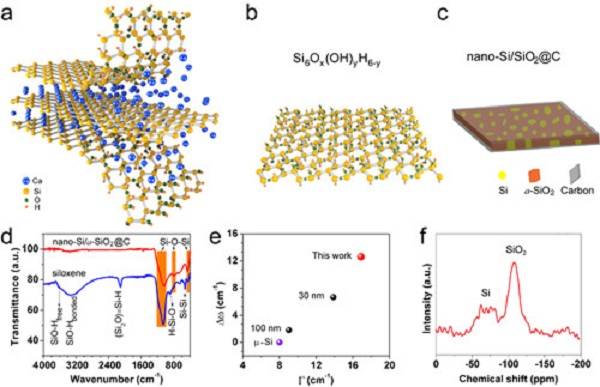

图1 示意图及性能表征

（a）硅氧烯剥离过程示意图。

（b）硅氧烯分子结构示意图。

（c）碳包覆二维纳米硅/二氧化硅复合纳米负极材料的微结构示意图。

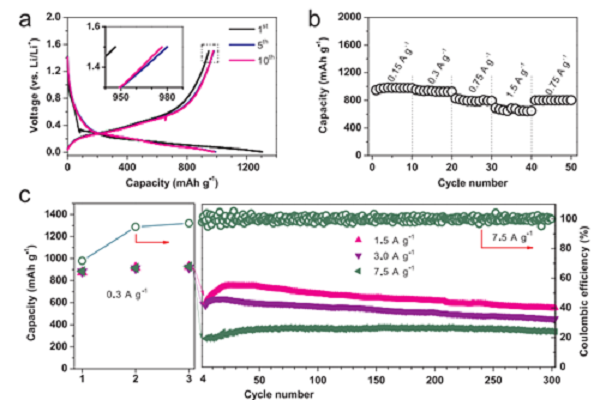

图2 二维纳米硅/二氧化硅复合负极材料的循环稳定性

【研究内容】

电化学性能测试表明，在0.15 A/g条件下，首次放电容量大于950 mAh/g，在7.5 A/g的大电流密度下，放电容量达360 mAh/g，相比于文献已报道的硅或硅氧化物材料，倍率性能具有显著优势；在1.5，3.0和7.5 A/g的大电流密度下，循环300周容量保持率分别为73%，73%和92%。该新型2D nano-Si/SiO2@C负极材料，有望应用于长续航电动汽车。

研究工作得到了国家重点研发项目、国家自然科学基金、中科院重点部署项目、中科院先导专项与宁波石墨烯应用技术研发项目的资助。

原文链接：http://www.cas.cn/syky/201709/t20170921_4615364.shtml

文献链接：Two-dimensional silicon suboxides nanostructures with Si nanodomains confined in amorphous SiO2 derived from siloxene as high performance anode for Li-ion batteries （Nano Energy, 2017, DOI:https://doi.org/10.1016/j.nanoen.2017.07.040）

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：殷鹏飞

《中国腐蚀与防护网电子期刊》征订启事

投稿联系：编辑部

电话：010-62313558-806

邮箱：fsfhzy666@163.com

中国腐蚀与防护网官方 QQ群：140808414

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
