标准体系

国际上的法兰标准体系主要有两个。一个是以欧盟EN标准为代表的欧洲法兰标准体系（公称压力等级以PN表示），另一个是以美国ASME为代表的美洲法兰标准体系（公称压力等级以Class表示）。此外，还有日本的JIS标准体系（公称压力等级以K表示）。后者不常用，我们今天主要谈欧洲和美洲法兰标准体系。

欧盟EN法兰标准体系由两个体系组成，一个以原来的DIN（德国标准）、NF（法国标准）、BS（英国标准）为基础制定的EN1092-1，另一个是以ASMEB16.5为基础制定的EN1759-1。国内谈的欧标法兰体系常常指的是EN1092-1的法兰标准体系，本文亦是如此。

EN1092-1包含了公称压力为PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7档，公称尺寸为DN10-DN4000。

美标ASME法兰标准体系主要由ASMEB16.5和ASMEB16.47两个标准组成，ASMEB16.5口径范围为DN600及以下，ASMEB16.47包含A、B两个系列，用在DN600以上的场合。其中ASMEB16.47A是在MSS SP-44的基础上发展起来的。ASMEB16.47B是在API605的基础上发展起来的。需注意，ASMEB16.47A（对应HG20623A/SH3406-2013大直径A）、ASMEB16.47B（对应HG20623B/SH3406-2013大直径B）的A、B系列是配对尺寸等外形尺寸的区分，与法兰接管端的英制和公制外径是两个概念。

配对尺寸与接管尺寸

法兰的配对尺寸，指的是法兰的螺栓个数、螺栓直径、密封面宽度、密封面高度等尺寸，只有两片法兰的这些尺寸完全一致，才能保持法兰的准确连接和密封可靠。很显然，不同标准系列，不同压力等级的法兰，基本上无法配对。有例外，但例外的范围很小，工程上一般也不这么做，若朋友们有兴趣，可参考压力管道人微信公众号知道用温度压力额定值选法兰就完了？还有这些你不知道的！一文。

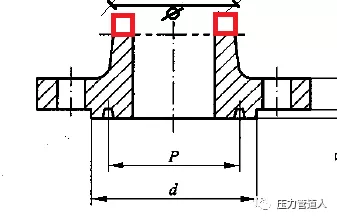

我们常说的要区分法兰的欧标美标，主要指的就是不同标准体系的法兰，配对尺寸不一致，无法连接。对于对焊法兰，接管尺寸就是上图的φ值。对于平焊法兰和承插法兰，就是插入接管的法兰口尺寸。

公称压力等级

公称压力等级是法兰强度的一个分组。不同材质的法兰，不同公称压力等级，其特定温度下许用的最大无冲击工作压力是不一样的，这就是温度压力额定值的概念。

对于欧标法兰，国内常用的是HG20592标准，在其97标准，压力等级分别为N0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN10.0，由于压力等级是无量纲的，但是确确实实是跟MPa有关联。到了09标准，压力等级变成了跟Bar关联，分别为PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7档。对于09标准，特定材质的欧标法兰，其不同工作温度下允许的最大工作压力可用下式计算：p（bar）=（PN值X设计强度）/225。设计强度按下值取得：a当工作温度低于材料的蠕变温度时，取材料的屈服强度。b蠕变温度时取材料许用应力的1.5倍。c材料的设计强度高于225MPa时，取225MPa。

对于美标法兰，国内常用的标准之一是HG20615/HG20623A/B标准，在其97标准，压力等级分别为PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0。到了09标准，压力等级变成跟ASME标准一致，分别为CLass150、CLass300、CLass600、CLass900、CLass1500、CLass2500。对于09标准，特定材质的美标法兰，其不同工作温度下允许的最大工作压力可用下式计算：p（bar）=（Class值X10X设计许用应力）/8750。对于该公式，CLass150时，以115代入。设计许用应力（MPa）按下值取得：a常温或设定温度下材料屈服强度的60%（碳钢和低合金钢）或70%（不锈钢）。b常温或设定温度下抗拉强度的25%的1.25倍。c由高温长期强度决定的许用应力值。且p不能超过按照使用经验确定的最大工作压力限定值。

那么，其实就很明白了：

对于欧标法兰，我们常用PNXX来表示其公称压力等级。由于PNXX是一个无量纲的单位，我们一般不在PNXX后面跟上bar（HG20592-09）或者MPa（HG20592-97）。

对于美标法兰HG20592-97曾用PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0表示其压力等级，到了09版HG20615/HG20623标准，只用CLass（简写成CL）XX表示其压力等级。写成150LB等也非一种标准写法。任何法兰公称压力等级的选定，必须知道在明确法兰材质的前提下，查法兰标准，复核其温度压力额定值。当然，温度压力额定值你自己按照上述方法计算也可。

关于欧美标法兰对应

其实这个问题很常见，也很奇葩。首先，配对尺寸不同，再者，接管外径有可能是相同的，也有可能是不同的。更重要的是，CL150的法兰能否用在PN2.5、PN6、PN10、PN16的场合？那要查相应的法兰标准，看特定的温度压力额定值（特定材料的法兰在工作温度下允许的最大工作压力）能否满足要求。但是，和PN2.5、PN6、PN10、PN16的法兰配对，大概率是不可以的。具体看标准。

法兰该如何标注

至少，你应该注明下列内容：压力等级、材质、密封面型式、接管外径和壁厚，当然，平焊法兰/承插法兰，可以不用注明接管壁厚。就是这样！
