复合涂层的性能

　　（1）机械物理性能。

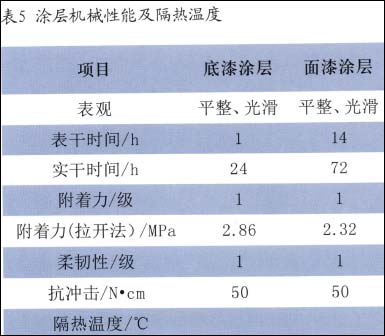

　　制备了底漆和面漆二层结构反射隔热防腐涂层，其中底漆厚度为100μm，面漆厚度为2mm，其机械性能及隔热温度见表5。

　　（2）涂层防腐耐蚀性。

　　为了检测防腐蚀涂层的耐蚀性能，在25℃下，将复合涂层浸泡于不同介质溶液中360h，结果显示，复合涂层具有优异的耐蚀性能。

　　（3）涂层交流阻抗测试。

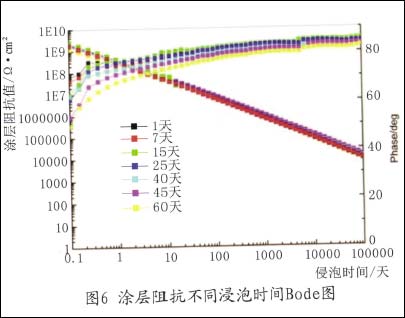

　　为了检测复合涂层的抗渗透性，测定了涂层在3.5%NaCL溶液中，不同浸泡时间下的交流阻抗图，结果如图6所示。

　　从图6可以看出，涂层阻抗值对频率做的对数图为一条斜线，相位角的变化范围很小，这说明底漆涂层是一个电阻值很大的隔绝层，涂层阻抗随浸泡时间变化趋势如图7所示。研究结果表明，随着浸泡时间的增长，涂层阻抗值逐渐减小，7天后阻抗值基本稳定，浸泡60天涂层阻抗值仍达到6×109Ω·cm²，说明漆膜致密，具有很好的抗渗防腐性能。

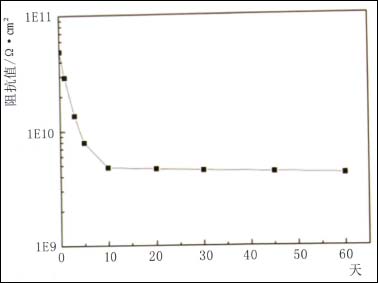

图7  符合涂层电阻随浸泡时间变化趋势

　　结束语

　　采用磷酸锌和三聚磷酸铝配比为6:4的混合填料作为底漆的防腐填料，交流阻抗测试结果表明，混合填料用量为树脂40%时，涂层具有较佳的抗渗性能和防腐性能。

　　颜填料的粒径对涂料的反射率有很大的影响，金红石型钛白粉在0.2~1μm范围内的分布越宽，涂料反射率越好。

　　多种粒径的空心微珠相互填充，利用大粒径空心微珠较大的中空结构小粒径空心微珠填充间隙，能显着提高涂料的反射隔热效果。

　　采用底漆与面漆相结合可有效解决涂层的防腐、反射与隔热性能。复合涂层的反射率达到94.5%，隔热温度达到15.1℃，并具有优异的机械性能和耐蚀性能。

 5/5   首页 上一页 3 4 5
