钛白粉对涂料反射隔热性能的影响

　　（1）不同粒径钛白粉对涂料反射性能的影响。

　　试验中选择粒径均在1um内的4种不同产家的钛白粉A、B、C、D,配置相同颜料体积浓度下的反射隔热涂料，各样板的热反射率，结果见表4所示。

　　通过测试粒径分布，结合反射率，结果显示，粒径分布较宽的钛白粉反射率较高，四种钛白粉反射率由高到低顺序为：C→B→A→D。这是因为C钛白粉粒径分布最宽，相应的可散射波长范围也最宽，反射率最好。D钛白粉粒径分布最窄，反射率最低。

　　（2）钛白粉含量对涂料隔热性能的影响。

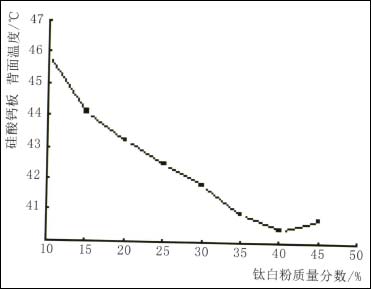

　　选择反射率较高的C种钛白粉为颜料，质量分数取值10%、15%、20%、25%、30%、35%、40%、45%、50%依次递增，涂料隔热效果如图5所示。

　　随着二氧化钛在涂料中含量的逐渐增加，涂层反射率逐渐提高。这是由于涂层中二氧化钛颗粒间由树脂构成的空隙不断减小，从而使热辐射更难透过这些树脂向涂层内部传播，涂层散射能力不断增强，钛白粉质量分数在35%~45%范围内，涂层隔热效果较好，上下表面温差为9.2℃，且反射率达到95%。

　　（3）空心玻璃微珠及膨胀蛭石对涂层隔热性能影响。空心玻璃微珠具有中空结构，内部空气具有很低的传热系数，具有良好的隔热作用，因此，常用作隔热层用的主填料。试验中选取质量分数40%的钛白粉，采用四种不同粒径的空心微珠分别为：A（40~100μm）、B（20~85μm）、C（20~50μm）、D（10~3oμm），并按2:1:2:3比例添加。空心微珠质量分数分别选取树脂的60%、70%、80%、90%、100%，测涂料隔热效果。

　　不同粒径的空心微珠在涂层内部形成一道隔热屏障，当空心微珠量较少时，热屏障较薄容易被灯光照透，发生热传透效应，隔热效果甚微。随着空心微珠量的增加，热屏障作用越发显着，能有效的降低对流传热能力，隔热效果明显增强，当质量分数达到60%~70%时，涂层隔热效果最好，涂层的隔热温度能达到13.9℃。

　　但是随着空心微珠用量的增加，涂料体系不易分散，需要大量的溶剂，涂膜固化后很脆，柔韧性也较差，所以综合各项指标，当质量分数为70%合适。

　　钛白粉加入树脂的40%,玻璃微珠加入树脂的70%，膨胀蛭石分别加入树脂的10%、15%、20%、25%、30%,搅拌均匀制备厚度2mm涂层。试验结果显示，随着膨胀蛭石加入量的增加，涂层隔热温度先增加后减小，膨胀蛭石加入量为20%时，涂层的隔热温度最高达到14.9℃，说明粒径小的膨胀蛭石刚好完全填充了玻璃微珠之间的缝隙，加入量少，没有很好的填充缝隙，加入量大，不仅填充缝隙，还可能增大了玻璃微珠之间的距离，减弱了涂层的隔热效果，所以膨胀蛭石的最佳加入量为20%。

　　（4）涂层厚度对隔热性能的影响。

　　涂层的厚度对涂层反射隔热性能影响很大，如果涂层厚度较薄，入射光线就有可能透过涂层，造成热传透效应，热量被涂层所覆盖基材吸收，从而起不到反射隔热的作用；当涂层厚度超过一定值时，散射光线在涂层内部的散射光程增长，加大了涂层对能量的吸收，反而降低了涂层的反射隔热性能，综合各因素考虑，涂层厚度2mm合适。

 4/5   首页 上一页 2 3 4 5 下一页 尾页
