油罐用反射隔热防腐涂料的研制

2013-02-01 00:00:00 作者：贾梦秋来源：《腐蚀防护之友》分享至：

　　（2）涂层隔热性能检测。

　　按照国家住建部标准（JG/T235一2008），自搭简易的涂层隔热性能测试装置，如图2所示。

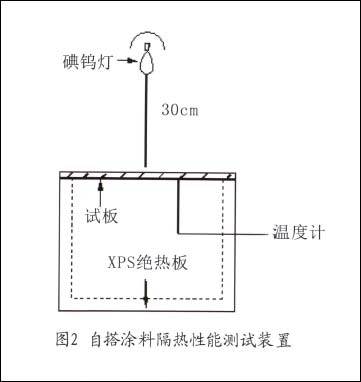

　　图2自搭涂料隔热性能测试装置

　　用30mm厚且导热系数不大于0.03W/（m·K）的XPS板制作一个测温箱，内腔尺寸为300mm×300mm×300mm，将涂有反射隔热涂料的纤维增强硅酸钙板盖在测温箱上面，用500W的碘钨灯模拟太阳光照射，通过侧面的测温口，使用表面温度计检测硅酸钙板背面和测温箱内部温度，直观的分析涂料的整体隔热效果。

　　（3）涂层交流阻抗测试。交流阻抗测试采用德国产IM6e电化学工作站测试系统，以传统的三电极体系为基础，所用参比电极为饱和甘汞电极，辅助电极为铂金电极。在室温的开路电势下检测试片的交流阻抗图，交流正玹信号幅值为20mV,测量频率范围为100KHz~100MHz。

　　（4）涂料性能测试。按照GB/T9755-2001要求检测涂料基本性能，按照国标GB/T1733-1993和GB/T1763-1989检测涂料耐水和耐酸碱性能。

测试结果

　　防腐填料对底漆防腐性能影响

　　（1）磷酸锌与三聚磷酸铝的配比对涂层性能影响。磷酸锌和三聚磷酸铝水解之后的磷酸根离子和三聚磷酸根离子可以与金属阳离子交叉螯合形成难溶紧密的附着层，覆盖在金属基材表面引起阳极极化，起到化学防锈的作用，同时磷酸锌水解形成的碱式络合物可与树脂中的极性基团络合成稳定的交联物，大大增加漆膜的耐水性和附着力。磷酸锌和三聚磷酸铝是防锈填料中常用的两种，两者配合使用可显着提高涂层的防腐性能。

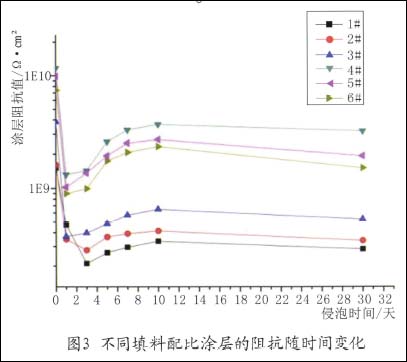

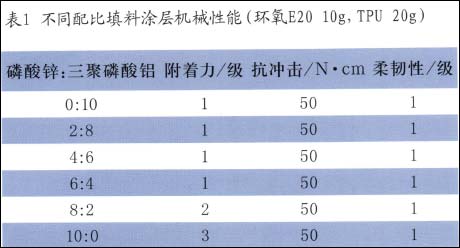

　　选取环氧树脂10g，聚氨酯固化剂20g，填料总量为5g，探讨了磷酸锌与三聚磷酸铝不同配比对涂层防腐性能的影响，其结果如表1所示。
