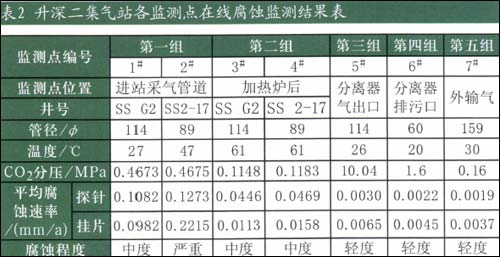

②升深2-1区块升深二集气站。在升深二集气站所辖气井的井口处至外输集气干线之间不同的压力、温度、流态区间，分别设置了7个监测点。对站内相同流态区间、不同生产运行条件下的管道分别在线实时腐蚀监测比对。监测点的设置和监测结果见表2。


　　在站内监测点之间，不同的压力、温度、流态区间各工艺流程管段腐蚀速率随着CO₂分压、温度的降低而减小。1#与3#两者管道内流动的介质及C02含量相同，只是介质温度和运行压力有所不同。

　　相同流态区间，不同生产运行条件下，监测点各工艺流程段随着含水量的递减腐蚀程度渐低。从升深二集气站现场在线腐蚀监测结果可以看出：在监测期内，升深二集气站所辖气井地面集输系统碳钢管道腐蚀速率普遍呈上升趋势，需要采取相应的CO₂腐蚀防护措施——添加缓蚀剂。

　　现场材质耐蚀性评价

　　（1）腐蚀速率

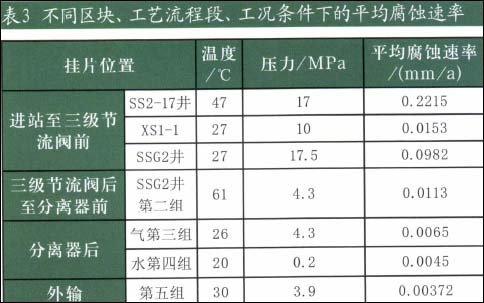

　　以升深更2、升深2-17及徐深1-1井的采气、集输工艺管段为例，各个测试点处于不同区块的不同工艺流程段，工况条件也不同。根据挂片的质量损失计算出试验周期内的平均腐蚀速率见表3。


　　由监测结果可知，SS2-17井的平均腐蚀速率最大，达0.2215mm/a；升深更2井的平均腐蚀速率次之，为0.0982mm/a，徐深1-1井的平均腐蚀速率最低，为0.0153mm/a。

　　（2）扫描电镜分析

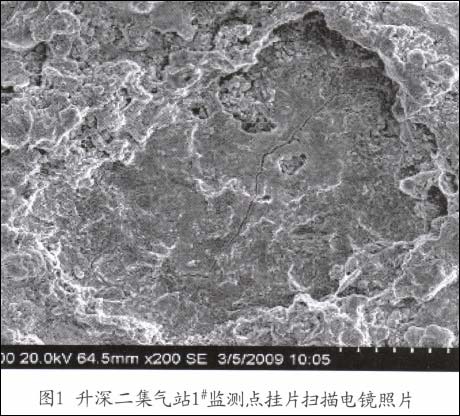

　　升深二集气站第一组1#监测点取回的挂片进行扫描电镜观察。基体表面有产物膜生成，呈块状，块状产物连接成层片，不致密。一旦产物膜破损，会进一步腐蚀，将形成坑蚀，如图1所示。


　　（3）耐蚀性评价

　　依据NACERP-0775标准及监测到的腐蚀试验结果，在腐蚀监测期内，不同区块气井及不同工艺管段各监测点20#钢的耐蚀性如下：SS2-17为严重腐蚀，SSG2为中度腐蚀，XS1-1、SSG2第二组、气第三组、水第四组、第五组均为轻度腐蚀。

 2/4   首页 上一页 1 2 3 4 下一页 尾页
