（M）H_吸附+（M）H_吸附→（M）H₂（化学脱附）或一个氢离子放电并同时与一个吸附氢原子复合

　　H⁺+（M）H_吸附+（M）e→（M）H₂（电化学脱附）

　　（4）氢分子形成气泡离开电极表面。

　　在分步反应中，反应速度最慢的步骤是整个氢去极化过程的控制步骤。对大多数金属来说，第（2）电化学步骤是控制步骤。有少数金属如Pt是第（3）复合脱附步骤，是控制步骤。

　　值得注意的是，涉及析氢腐蚀时，对有些金属，如Fe，在其表面吸附的氢原子，部分会向金属内部扩散，这就有可能导致金属发生氢脆。如对碳钢设备进行阴极保护时，若保护电位过负，大量的析氢，会有氢原子向金属中渗透，有可能引起氢脆，反使设备受损。

　　氢去极化的阴极极化曲线

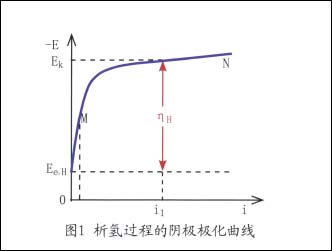

　　典型的氢去极化阴极极化曲线如图1所示。


　　由于析氢过程中的阻力，氢的析出电位要比氢的平衡电位更负些。

　　由图可见，当电图位比Ee，H更负时才有氢的析出，而且电位越负，析出的氢越多，电流密度也越大。

　　在一定的电流密度i₁下，氢的平衡电位E_e，H与析氢电位E_k之间的差值就是该电流密度下的氢过电位，即

　　η_H=E_e，k一E_k

　　当电流大到一定程度时，氢过电位与电流密度的对数之间成直线关系，服从塔菲尔公式。

　　η_H=a_H+b_H1gi

　　式中常数a_H与电极材料、表面状态、溶液组成等有关。常数b_H与电极材料无关。

　　由于不同材料的电极表面对氢离子还原反应有不同的催化作用，因此，氢在不同材料的电极上析氢的过电位差别很大，通常，根据a值大小将金属分为三类：

　　（1）高氢过电位金属，主要有铅、汞、锌、锡等。

　　（2）中氢过电位金属，主要有铁、钻、镍、铜等。

　　（3）低氢过电位金属，主要是铂和钯等铂族金属。

　　氢去极化腐蚀的特点和影响因素

　　从热力学角度讲，金属的电极电位越负，发生氢去极化腐蚀的倾向越大，一般说来，许多黑色金属和它们的合金在酸性溶液中都属于氢去极化腐蚀。

 2/5   首页 上一页 1 2 3 4 5 下一页 尾页
