长效膜缓蚀剂在输气管线上的应用

2012-10-01 00:00:00 作者：王月谷坛袁曦胡永碧来源：《腐蚀防护之友》分享至：

CT2-19在竹渠线上的应用

　　竹渠线腐蚀基本情况

　　竹渠线是重庆气矿大竹作业区的一条天然气干气输送管线，输送气为H₂S含量为6.83g/m³，CO₂含量为45.11g/m³的天然气。

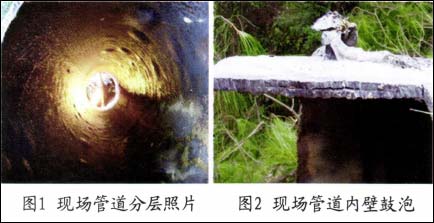

　　2008年对竹渠线进行了智能清管检测，结果发现有严重腐蚀缺陷，2009年进行了换管，从换下的管材看，管道内壁有非常明显的鼓泡、裂纹，且管道断面存在严重的分层现象，如图1、2所示。

　　清管器加注缓蚀剂预膜工艺

　　清管器加注缓蚀剂预膜工艺的要点为多级碟片清管器注入缓蚀剂+“喷射式”清管器优化缓蚀剂的效果。

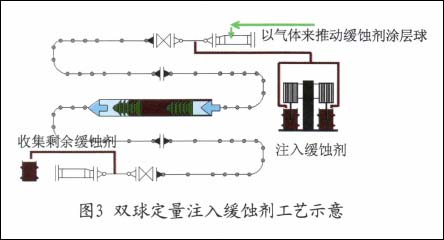

　　（1）多级碟片清管器注入缓蚀剂是在两个清管球之间注入定量的缓蚀剂液体，使之成为一个整体被发送，并被管道内的压差推动着在管线内运行，实现对整个管道内壁的缓蚀剂涂抹。该方法可以保证缓蚀剂在管线内壁的均匀成膜，最大限度发挥缓蚀剂的保护作用。双球定量注入缓蚀剂工艺如图3所示。

　　采用该工艺，可在管道内壁涂抹形成0.1mm厚度的连续缓蚀剂膜，确保缓蚀剂达到最好的保护管内壁的效果。现场应用效果证明清管器注入缓蚀剂工艺的效果比仅仅使用泵注的方法保护效果好得多。

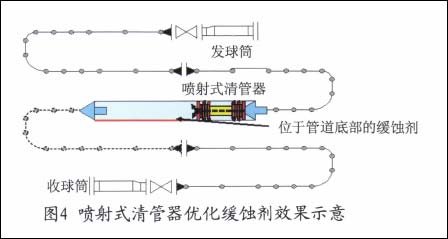

　　（2）“喷射式”清管器优化缓蚀剂的效果是定量注入缓蚀剂的预膜通球后，缓蚀剂可以完全涂抹在管道、弯头的任何一个部位，发挥很好的防护效果。但是由于时间的推移及重力作用，缓蚀剂可能会顺管壁流到管道底部，顶部管道就会得不到缓蚀剂的保护。这时使用通蛛头球（即喷射式清管器）的方法，对管道底部的缓蚀剂进行一次旋转喷涂，优化缓蚀剂的防护效果。喷射式清管器优化缓蚀剂效果如图4所示。

　　缓蚀剂预膜防腐效果评价

　　为准确掌握预膜工具运行状态和监测预膜后管线的防腐效果，采用在线腐蚀监测、取样，腐蚀挂片，天然气缓蚀剂残余浓度测定及无损氢通量检测等方法对预膜后腐蚀控制效果进行了综合评定。金属腐蚀过程中内表面腐蚀产生的氢原子由里向外渗透，会在钢铁外表面形成氢分子，无损氢通量监测技术则是通过一个高性能低功率的泵抽取来自钢铁表面确定流量的空气。测试气体是通过探针收集的紧贴钢铁表面的环境气体。所收集的氢气通过一个狭小孔径的导气管送入氢通量测量仪，通过表面的高敏感度电流测量器进行测量微量的氢气浓度预计装置内腐蚀速率。

　　氢通量监测点位在渠县站竹渠线三通部位，分别监测管线12点、3点、6点三个方向的氢通量值，以完成缓蚀剂的全周向预膜效果评价。
