长效膜缓蚀剂在输气管线上的应用
2012-10-01 00:00:00 作者:王月 谷坛 袁曦 胡永碧 来源:《腐蚀防护之友》 分享至:


  现场应用结果


  在监测周期内,缓蚀剂预膜后,电阻探针与挂片腐蚀均非常轻微,腐蚀速率均远远低于0.025mm/a。

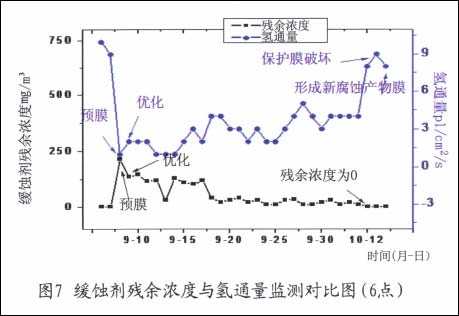

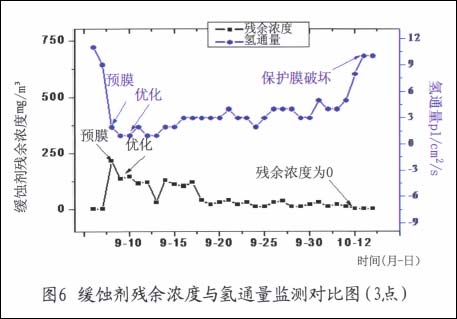

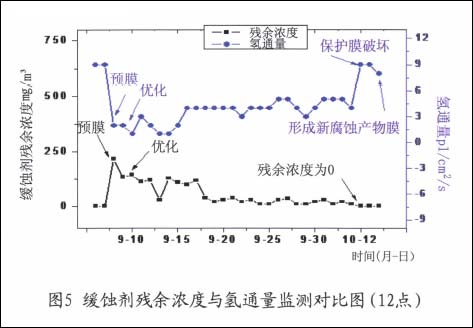

  CT2一19缓蚀剂气相残余浓度分析结果及氢通量监测结果,见图5~7。


  从CT2一19缓蚀剂气相残余浓度分析结果可以看出,9月7日竹渠线缓蚀剂预膜后,管线内开始监测到CT2一19缓蚀剂气相残余浓度,优化预膜后,缓蚀剂在9月8日浓度达到最大值。随着时间的延长,缓蚀剂残余浓度逐渐下降。在10月12日以后,气相缓蚀剂残余浓度下降到0。







  对比缓蚀剂残余浓度和氢通量监测结果可以发现,缓蚀剂预膜后,12点、3点、6点方向的氢通量监测值都急剧降低,分别由9p1/cm2·sˉ1)、11p1/cm2·sˉ1)、10p1/cm2·sˉ1)下降到2p1/cm2·sˉ1)、2p1/cm2·sˉ1)、1p1/cm2·sˉ1),CT219缓蚀剂抑制腐蚀的效果极其明显。


  10月12号左右,天然气中缓蚀剂残余浓度下降到0,管道内壁CT2一19缓蚀剂保护膜膜减薄加剧,12点、3点、6点三个方向的氢通量监测值急剧上升,一天后,氢通量值达到最大值,这时,可判断整管道缓蚀剂保护膜遭到破坏。


  结束语


  长效膜缓蚀剂CT2一19在输气管线上的现场应用结果显示:


  (1)缓蚀剂加入后,氢通量监测值、腐蚀挂片腐蚀速率、电阻探针腐蚀速率下降明显,缓蚀剂抑制了管道的腐蚀,缓蚀剂膜保护效果良好。


  (2)竹渠线长效膜缓蚀剂CT2一19预膜、优化后,缓蚀剂可持续有效保护长达一个月以上。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

相关文章
无相关信息
