船舶特涂工艺简述（上）

　　文/宋林·必维国际检验集团

　　本文结合船舶特涂施工中的经验，从前期预各工作到后期海水试验都进行了详细的介绍和总结。

　　特涂在英文中的名称是：tank  coating，舱室涂装，所以从广义上来讲，液货舱，淡水舱以及整舱的压载舱涂装，都应纳入特涂范围。特涂采用的涂料一般为纯环氧（用于成品油轮）、酚醛环氧（二类化学品暨成品油轮）、无机锌（化学品船），原油轮也属于舱室涂装，只是在分段阶段就开始油漆，合拢后拉毛焊缝，采用压载舱涂料，一般称之为“亚特涂”。


　　特涂与一般的涂料施工相比，采用多种特殊设备，可以全天候施工，所以国内有种简单的说法，采用特种涂装设备的涂料施工，就是特涂，很形象。

　　一般特涂开工前，尤其是主冲砂开始前，要求相邻舱室或结构面的火工和密性必须结束，以保证漆膜的完整性，也就是俗称的“六面体结构”，包括甲板面，两侧压载舱，底压载，前后左右的相邻舱室，如果特涂完工后，一旦发生结构修改或者补焊现象，舱内的油漆将很难修补，尤其是高位的烧伤点，所以特涂不像普涂那样，存在反复地烧损和修补现象。

　　本文将对特涂施工程序和报检项目一一进行说明。

前期准备与检测

　　前期的准本工作主要包括搭建脚手架、布设照明、预冲砂、结构处理、除油洗水报验等。

　　脚手架搭设最基本的要求是安全，便于施工及检查，由钢管及网板组成，钢管底部加橡胶底座以防移位，横向的两端用橡胶管堵封住，防止水及砂子进入，造成舱室清洁工作量增加。脚手架的层高应控制在1800~2000mm，和舱壁间的距离保持在200~300mm，网板应为钢质结构，宽度为300mm，长度一般根据舱容要求有1500mm、3000mm以及其它不同要求的规格，网板两端同样需要有橡胶保护，同一层的网板之间应有20~30mm的间距，施工过道的宽度应至少保证600mm，亦即两块网板平铺而成，网板与钢管之间应有橡胶垫，用铁丝紧固，防止施工时的静电产生。斜坡处应安装永久性的不锈钢材质的钢管支撑，在舱壁四周2/3高度处安装四个永久性不锈钢牵引座以增强脚手架的稳固性（见图1）。

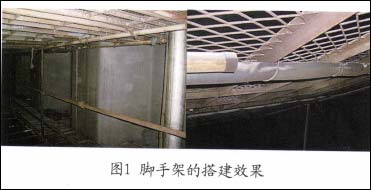

　　图1脚手架的搭建效果

　　舱内需保证足够的照明，光照强度应保证200Lux（一个Lux单位等于一米烛光），以便于施工和检查，涂装时直至完工合格前，舱室的照明及其它电力设备必须采用防爆型。

　　预冲砂要求地板及所有手工焊缝区域按Sa2.5，其它大面区域按Sa2级处理，尽最大可能暴露板材及焊缝的缺陷，以减少主冲砂后的清理工作。对于无机锌的配套，则需要整舱按照Sa2.5处理。动枪之前应确认所有不锈钢舾装件用胶皮保护。

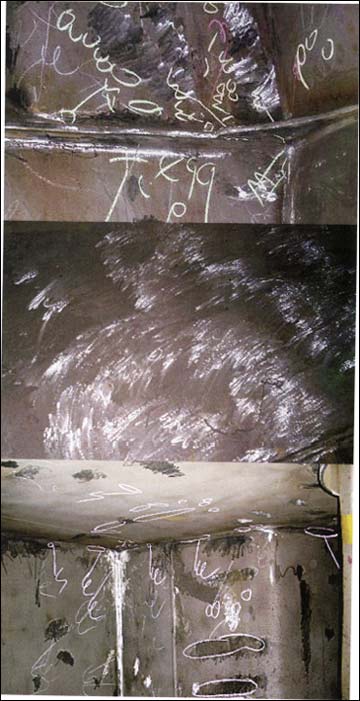

　　结构处理也就是补焊打磨的工作，一般在预冲砂前就应有合拢缝区域的粗打磨，以暴露焊缝的暗气孔。预冲砂后的结构处理，要求所有焊缝表面无气孔、飞溅、焊瘤、咬边，‘R’孔及自由边应倒角至R2mm，板材表面无翘皮、划伤及腐蚀坑，咬边的宽度及深度不应超过1mm，气孔应扩大后补焊，密集气孔要求用碳刨刨开后再补焊。打磨作业时，磨机内不应加入太多的润滑油，以防污染舱壁。合拢缝区域在烧焊时，反面一般会用半圆形陶瓷以利熔渗，陶瓷被锡箔胶纸贴在合拢缝处，烧焊结束后，陶瓷被拆除，但会留有大量的胶痕在焊缝的两边，这些胶痕在结构处理时也应一并去除。同时应在洞口搭设防雨篷，控制湿度能减少返锈，便于修理和检查。

　　结构认可后需进行除油洗水的工作，采用专用的工业洗涤剂除油，洗水应采用高压淡水清洗，压力保证至少在200bar以上，所用淡水的可溶性盐含量应低于350us/cm，洗水后及时烘干，此时板材表面应为均匀的返锈，如出现线条状锈痕，说明洗水不彻底。检查时发现的少量油污可用稀释剂去除，如有大量油污或大面积漏洗，需重新洗水。洗水之后做工下盐份测试，按工艺要求，盐份测试一定是在主冲砂之后，因此洗水后的测试结果仅供参考。


 1/3    1 2 3 下一页 尾页
