主冲砂检查及清洁检查

　　主冲砂及其检查

　　主冲砂开始前，应首先保证相邻三对舱室的结构及洗水合格，所有洞口事先冲砂并做一度底漆保护，洞口反顶部位沿自由边处理100mm宽度的区域并做好一度底漆，舱内所有不锈钢管系用胶皮保护。最好能根据季节的风向确定施工的顺序，艏至艉或艉至艏，洞口防雨蓬的出入口应在下风处，以避免打砂舱泄露出的灰尘污染相邻的油漆舱室，防雨蓬顶部不得积水并能方便人员进出。采集砂样做可溶性盐份测试及硬度测试，磨料规格应在0.5~1.5mm之间，其水分含量不应超过重量比的0.2%。

　　主冲砂报检时，应在甲板上观察舱室出入口的清洁，甲板面上有无积砂积水，除湿机的空调水是否直接流在冲砂舱室的甲板面上，出入口处应放置有网板，雨天作业时应保证雨水不会进入舱内，舱室出入口处应备有足够的干布防止人为地带水进舱。进舱前，所有人员应戴好干净的布制手套，鞋套。

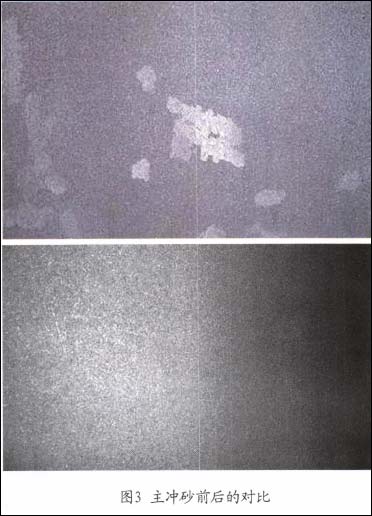

　　进舱检查时要再次确认结构缺陷，大气孔需补焊打磨，小的气孔可用样冲凿开，磨机磨平。继而做盐份测试，采用纯净水测试。舱内随意检测部位的盐份值应低于50mg/m2（IS0 8502一6标准），每舱测试6点以上（保证舱内每个面有一个测试点）。一般来说，地板尤其是污水井区域盐份最高，至少要测试两个点，另外就是腐蚀坑及粗糙度过大的区域，盐份容易超标，如果盐份超过要求，必须重新洗水冲砂直至盐份达标。主冲砂后的效果如图3所示。


　　清洁检查

　　清洁报检时要求使用真空吸砂、吸尘，自上而下检查，钢管网板无积砂积灰，确认脚手钢管两端的封闭完好、扣件的清洁、舱壁表面清洁度达到胶带测试Ratingl（IS0  8502一3标准），舱内各区域相对湿度控制在50%以下，钢板温度保持在10~40℃之间，且高于露点3℃以上，所有冲砂表面至Sa2.5级（表面应无可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质，残留物痕迹应为点状或条纹状轻微色斑），粗糙度在45~85μm之间。

　　检查中发现的夹砂可用粗砂纸或手工钢丝刷去除，忌废砂扫砂去除及动力工具处理。真空吸尘采用带有毛刷的专用塑料吸尘头，白光灯可更轻易地检查出舱壁的灰残留。地板区域应在2m高处铺设塑料薄膜保护以防止落砂及落灰，所有不锈钢管系此时应拆除胶皮，用纸质材料包扎做防护（施工队一般用塑料薄膜做防护，但复涂前应着重检查薄膜上的漆皮有无剥落，污染舱壁，而纸质材料上的漆膜不会起皮剥落）。

　　湿度的测量应从刚进舱时就开始，反顶，角落，底部应着重测量，钢板温度的测量应特别注意甲板面放置设备的区域及底部污水井处，这些部位一般都是舱室温度最低的地方，尤其是在雨季和冬季，应特别注意。当外界气温在零度左右时，甲板面的保温成为必要，在北方的冬季，甲板面均铺有矿棉保温，相邻的压载舱同样会通加热风管，可保证货舱壁温度达20℃左右。

　　值得一提的是，通入货舱的除湿和加热风管必须是防爆型的。除了人员进出舱口搭设防雨蓬遮盖洞口外，其余舾装件洞口一律封死。

整舱喷涂

　　第一度（底漆）喷涂

　　表面处理及清洁报检合格后，应尽快开始整舱的底漆喷涂。喷涂之前要求施工方搭设调漆房，保证防雨、防晒、安全，油漆各组份及稀料应分别放置，调漆房及喷涂舱四周拉好明显的警戒线。在冬季，调漆房还应有加热装置，保证油漆的温度在15℃以上。喷涂时采用固定式搅拌器，令油漆始终处于搅拌混合之中，这一点，在无机锌的施工过程中尤为重要（无机锌混合后还需另外用80目的滤网进行过滤，以保证喷涂的连续性）。

 2/3   首页 上一页 1 2 3 下一页 尾页
