司太立合金（Stellite）是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金。即通常所说的钴铬钨（钼）合金或钴基合金，司太立合金由美国人Elwood Hayness 于1907年发明。司太立合金是以钴作为主要成分，含有相当数量的镍、铬、钨和少量的钼、铌、钽、钛、镧等合金元素，偶而也还含有铁的一类合金。根据合金中成分不同，它们可以制成焊丝，粉末用于硬面堆焊，热喷涂、喷焊等工艺，也可以制成铸锻件和粉末冶金件。

    分类

    按使用用途分类，司太立合金可以分为司太立耐磨损合金，司太立耐高温合金及司太立耐磨损和水溶液腐蚀合金。一般使用工况下，其实都是兼有耐磨损耐高温或耐磨损耐腐蚀的情况，有的工况还可能要求同时耐高温耐磨损耐腐蚀，而越是在这种复杂的工况下，才越能体现司太立合金的优势。

    典型牌号及组织

    司太立合金的典型牌号有：Stellite1，Stellite4，Stellite6，Stellite8，Stellite12，Stellite20，Stellite31，Stellite100等。在我国，主要对司太立高温合金研究比较深入和透彻（国内主要研究机构与推广单位有钢铁研究总院与北京融品科技有限公司等）。与其它高温合金不同，司太立高温合金不是由与基体牢固结合的有序沉淀相来强化，而是由已被固溶强化的奥氏体fcc基体和基体中分布少量碳化物组成。铸造司太立高温合金却是在很大程度上依靠碳化物强化。纯钴晶体在417℃以下是密排六方（hcp）晶体结构，在更高温度下转变为fcc。为了避免司太立高温合金在使用时发生这种转变，实际上所有司太立合金由镍合金化，以便在室温到熔点温度范围内使组织稳定化。司太立合金具有平坦的断裂应力-温度关系，但在1000℃以上却显示出比其他高温下具有优异的抗热腐蚀性能，这可能是因为该合金含铬量较高，这是这类合金的一个特征。

    耐高温耐腐蚀性能

    一般钴基高温合金缺少共格的强化相，虽然中温强度低（只有镍基合金的50-75%），但在高于980℃时具有较高的强度、良好的抗热疲劳、抗热腐蚀和耐磨蚀性能，且有较好的焊接性。适于制作航空喷气发动机、工业燃气轮机、舰船燃气轮机的导向叶片和喷嘴导叶以及柴油机喷嘴等。

    碳化物强化相 钴基高温合金中最主要的碳化物是 MC，M23C6和M6C在铸造司太立合金中，M23C6是缓慢冷却时在晶界和枝晶间析出的。在有些合金中，细小的M23C6能与基体γ形成共晶体。MC碳化物颗粒过大，不能对位错直接产生显着的影响，因而对合金的强化效果不明显，而细小弥散的碳化物则有良好的强化作用。位于晶界上的碳化物（主要是M23C6）能阻止晶界滑移，从而改善持久强度，钴基高温合金HA-31（X-40）的显微组织为弥散的强化相为 （CoCrW）6 C型碳化物。

    在某些司太立合金中会出现的拓扑密排相如西格玛相和Laves等是有害的，会使合金变脆。司太立合金较少使用金属间化合物进行强化，因为Co3 （Ti﹐Al）﹑Co3Ta等在高温下不够稳定，但近年来使用金属间化合物进行强化的司太立合金也有所发展。

    司太立合金中碳化物的热稳定性较好。温度上升时﹐碳化物集聚长大速度比镍基合金中的γ相长大速度要慢，重新回溶于基体的温度也较高（最高可达1100℃），因此在温度上升时﹐司太立合金的强度下降一般比较缓慢。

    司太立合金有很好的抗热腐蚀性能，一般认为，司太立合金在这方面优于镍基合金的原因，是钴的硫化物熔点（如Co-Co4S3共晶，877℃）比镍的硫化物熔点（如Ni-Ni3S2共晶645℃）高，并且硫在钴中的扩散率比在镍中低得多。而且由于大多数司太立合金含铬量比镍基合金高，所以在合金表面能形成抵抗碱金属硫酸盐（如Na2SO4腐蚀的Cr2O3保护层）。但司太立合金抗氧化能力通常比镍基合金低得多。 早期的司太立合金用非真空冶炼和铸造工艺生产。后来研制成的合金，如Mar-M509合金，因含有较多的活性元素锆、硼等，用真空冶炼和真空铸造生产。

    耐磨损性能

    合金工件的磨损在很大程度上受其表面的接触应力或冲击应力的影响。在应力作用下表面磨损随位错流动和接触表面的互相作用特征而定。对于司太立合金来说，这种特征与基体具有较低的层错能及基体组织在应力作用或温度影响下由面心立方转变为六方密排晶体结构有关，具有六方密排晶体结构的金属材料，耐磨性是较优的。此外，合金的第二相如碳化物的含量、形态和分布对耐磨性也有影响。由于铬、钨和钼的合金碳化物分布于富钴的基体中以及部分铬、钨和钼原子固溶于基体，使合金得到强化，从而改善耐磨性。在铸造司太立合金中，碳化物颗粒尺寸与冷却速度有关，冷却快则碳化物颗粒比较细。砂型铸造时合金的硬度较低，碳化物颗粒也较粗大，这种状态下，合金的磨料磨损耐磨性明显优于石墨型铸造（碳化物颗粒较细），而粘着磨损耐磨性两者没有明显差异，说明粗大的碳化物有利于改善抗磨料磨损能力。

    热处理

    司太立合金中的碳化物颗粒的大小和分布以及晶粒尺寸对铸造工艺很敏感，为使铸造司太立合金部件达到所要求的持久强度和热疲劳性能，必须控制铸造工艺参数。司太立合金需进行热处理，主要是控制碳化物的析出。对铸造司太立合金而言，首先进行高温固溶处理，温度通常为1150℃左右，使所有的一次碳化物，包括部分MC型碳化物溶入固溶体；然后再在870-980℃进行时效处理，使碳化物（最常见的为M23C6）重新析出。

    堆焊

    司太立堆焊合金含铬25-33%，含钨3-21%，含碳0.7-3.0%。，随着含碳量的增加，其金相组织从亚共晶的奥氏体+M7C3型共晶变成过共晶的M7C3型初生碳化物+ M7C3型共晶。含碳越多，初生M7C3越多，宏观硬度加大，抗磨料磨损性能提高，但耐冲击能力，焊接性，机加工性能都会下降。被铬和钨合金化的司太立合金具有很好的抗氧化性，抗腐蚀性和耐热性。在650℃仍能保持较高的硬度和强度，这是该类合金区别于镍基和铁基合金的重要特点。司太立合金机加工后表面粗糙度低，具有高的抗擦伤能力和低的摩擦系数，也适用于粘着磨损，尤其在滑动和接触的阀门密封面上。但在高应力磨料磨损时，含碳低的钴铬钨合金耐磨性还不如低碳钢，因此，价格昂贵的司太立合金的选用，必须有专业人士的指导，才能发挥材料的最大潜力。国外还有用铬，钼合金化的含Laves相的司太立堆焊合金，如Co-28Mo-17Cr-3Si和Co-28Mo-8Cr-2Si。由于Laves相比碳化物硬度低，在金属摩擦副中与之配对的材料磨损较小。

    应用领域

   1、 司太立钴基1号焊丝

    相当AWSERCoCr-C

    主要特征及用途：

    高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好。但抗冲击韧度差。主要用于牙轮钻头轴承、锅炉旋转叶片等磨损部件的堆焊

    堆焊层硬度HRC：≥52

    2、司太立钴基4号焊丝

    主要特征及用途：

    用于较高耐磨损性能，极好的高温强及耐腐蚀性能。用于铜，铝合金热压模，热挤压模，干电池模具等。

    堆焊层硬度HRC：46-50

    3、司太立钴基6号焊丝

    相当AWSERCoCr-A

    主要特征及用途：

    Co106钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等

    堆焊层硬度HRC：40-45

    4、司太立钴基12号焊丝

    相当AWSERCoCr-B

    主要特征及用途：

    Co112钴基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。主要用于高温、高压阀门、内燃机阀、高压泵轴套和内衬套筒、热轧辊孔型等堆焊

    堆焊层硬度HRC：45-50

    5、司太立钴基20号焊丝

    主要特征及用途：

    Co120钴基堆焊焊丝，硬度高，耐磨性非常好，但抗冲击性较差，堆焊时产生裂纹倾向大，具有良好的耐蚀、耐热、耐磨性能，在650℃左右仍可保持这些性能。主要用于牙轮钻头轴承、锅炉的旋转叶片、粉碎机刃口、螺旋送料机等堆焊

    堆焊层硬度HRC：55-60

   6、 HS111钴基焊丝

    相当AWSERCoCr-A

    主要特征及用途：

    HS111钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等

    堆焊层硬度HRC：40-45

   7、 HS112钴基焊丝

    相当AWSRCoCr-B

    主要特征及用途：

    HS112钴基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。主要用于高温、高压阀门、内燃机阀、高压泵轴套和内衬套筒、热轧辊孔型等堆焊

    堆焊层硬度HRC：45-50

   8、 HS113钴基焊丝

    主要特征及用途：

    HS113钴基堆焊焊丝，硬度高，耐磨性非常好，但抗冲击性较差，堆焊时产生裂纹倾向大，具有良好的耐蚀、耐热、耐磨性能，在650℃左右仍可保持这些性能。主要用于牙轮钻头轴承、锅炉的旋转叶片、粉碎机刃口、螺旋送料机等堆焊

    堆焊层硬度HRC：55-60

   9、 HS113G钴基焊丝

    主要特征及用途：

    堆焊层具有优良的耐磨料磨损和耐热、耐腐蚀性能，至800℃的高温也能保持这些特性，单冲击韧性较差，对堆焊层温度较敏感。金相组织为共晶体和粗大复合碳化物。主要用于泵的套筒和旋转密封环、磨损面板、轴承套筒、高温热轧辊、油田钻头等堆焊

    堆焊层硬度HRC：≥54

    10、HS113Ni钴基焊丝

    主要特征及用途：

    该焊丝适当降低了含碳量，加入了较多的Ni及Fe等合金元素，从而提高了堆焊层的韧性和综合机械性能。主要用于耐气蚀、耐腐蚀性能要求较高的内燃机气门、排气阀的堆焊

    堆焊层硬度HRC：37-40

    11、HS114钴基焊丝

    相当AWSRCoCr-C

    主要特征及用途：

    高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好。但抗冲击韧度差。主要用于牙轮钻头轴承、锅炉旋转叶片等磨损部件的堆焊

    堆焊层硬度HRC：≥52

  12、HS115钴基焊丝

    相当AWSERCoCr-E

    主要特征及用途：

    该焊丝是用钼强化的低碳钴铬合金，在室温下硬度较低，但冷作后硬度有所提高。堆焊层具有良好的男耐高温腐蚀，耐冲击能和良好的高温强度

    堆焊层硬度HRC：≥27

   13、HS116钴基焊丝

    相当AWSRCoCr-C

    主要特征及用途：

    有较高的耐磨损性和高温强度，但韧性较差，在耐、磷酸、硝酸等工况条件下呈优良的耐腐蚀性。主要用于铜基及铝基合金的热压模等堆焊

    堆焊层硬度HRC：46-50

    14、HS117钴基焊丝

    主要特征及用途：

    有较强的耐磨料磨损及耐腐蚀性能，在800℃高温也能保持这些特性。用于泵的套筒和旋转密封环等磨损面的堆焊

    堆焊层硬度HRC：≥53

    15、司太立钴基12号焊条

    型号：GB/T EDCoCr-B-03

    相当：AWS ECoCr-B JIS DF-CoCrB

    说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。

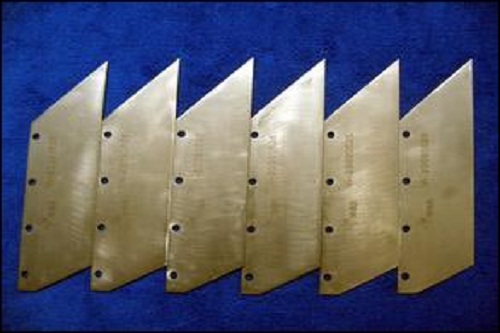

    用途：用于高温高压阀门、高压泵的轴套筒和内衬套以及化纤设备的斩刀刃口等。

    堆焊硬度HRC：≥44

    备注：Stellite是美国Deloro Stellite公司的商标。




责任编辑：王元

《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-801
邮箱：ecorr_org@163.com
中国腐蚀与防护网官方 QQ群：140808414
