材料之美不仅体现在宏观，更表现在其微观组织。为了让更多材料人欣赏到美轮美奂的材料组织，材料科学与工程微信公众号第二届金相大赛于2015年12月1日至12月24日征稿阶段，共收到200余份参赛作品，感谢所有参赛者！

经过初步筛选、专家评选和粉丝投票，选出了若干优秀作品，分享给大家赏析。感谢所有专家评委的支持！感谢所有粉丝的投票！

第一名

【1龚天尧】仪器：SEM扫描电子显微镜Quanta 250 FEG；湿化学法合成的纳米球氢氧化镍材料，具有疏松多孔的花状结构，具有超大的比表面积。看起来好似郁郁葱葱的蓬勃怒放的大花球。【专家点评】形似绣球；手相牵，舞出花样年华，结构特征比较独特；很好看的大花球，细节丰富；精美绝伦。

第二名

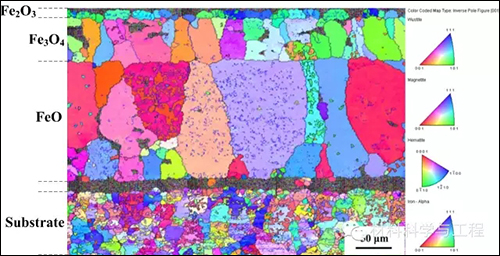

【2李志峰】材料为700MPa级汽车用大梁钢，采用EBSD技术对其高温氧化层断面的进行表征，得到了非常完美的钢铁材料高温氧化层的分层结果晶体形貌，其中，FeO层晶粒为柱状晶；Fe3O4层晶粒多为等轴晶；Fe2O3层在整个氧化层的最外侧厚度极薄只有10μm左。将EBSD技术应用到钢铁材料高温氧化产物的分析中，可以为该领域的微观织构和晶粒生长等方面的研究提供非常好的帮助。【专家点评】清晰地展现了氧化层与基体的结构、成分，将为高强钢的热加工及其耐蚀耐候性能设计提供强有力的指导。错落有致、层次分明，美的不只是色彩的搭配，更有表层的结构厚度与性能梯度的匹配。样品的EBSD制样非常好，照片中的组织分层，各层晶粒很清晰，形状各异，同时附有4个反极图，能确定晶粒的取向。很不错的氧化分层结构，EBSD分析细致、明确。

第三名

【3周国燕】在亚共析钢或过共析钢中，在光学显微镜下可以观察到从奥氏体晶界上生长出来的铁素体或渗碳体近似平行，呈羽毛状或三角形，其间存在着珠光体的组织。通过对魏氏组织的突出渲染，图片仿佛呈现了一羽来自远古的化石。【专家点评】中间的组织真像一支羽毛，惟妙惟肖。诸葛先生的羽毛扇散落了一片在雪地吗？照片很清晰、漂亮，反映出组织的特征，美与科学的完美结合。非常漂亮的羽毛“化石”在“熔岩”中。雪后草丛。

优秀奖

【4吴春晖】作品名称：6082铝合金铸棒微观组织形貌；仪器名称：Zeiss AxioImager M2M 金相显微镜；作品介绍：在500倍下Mg2Si形成一头欢快奔跑着的小鹿，与AlFeSi相颜色分明。【专家点评】吉祥之兆。是出土的遗骸文物还是铁布衫？是小鹿在奔跑？成像非常的动感，能留心常见的铝合金铸态组织的特有的美感。惟妙惟肖的奔跑小鹿，画面干净，制样水平不一般。可以是鹿，也可以是马。

【5龚天尧】仪器：SEM扫描电子显微镜Quanta 250 FEG；湿化学法合成的纳米硫化镍材料，通过晶体自范性获得的超大六角结构，外形酷似海星亦或是圣诞树顶端的装饰物。【专家点评】干净、对称的晶体就是美；带钉的十字架，也是圣诞树的装饰。结构特征比较独特，扫描电镜16000的放大倍数对技术要求不高。超大六角海星，虽然干净漂亮，但总觉得有些单一。大千世界，无奇不有海星、工艺装饰。

【6黎志彦】名称：孤独的“雪花”；材料：T400合金粉；仪器：莱卡DMI3000M 金相显微镜；作品描述：在T400合金涂层中，这朵孤独的“雪花”紧紧地被保护起来，美丽而脆弱，有没有引起你对材料的探索？【专家点评】我想知道这雪花中心的核是什么？雪花中的蜻蜓与蝴蝶共舞，蝶恋花的柔情；雪花很漂亮，但是图片的焦距放在背底上，雪花有模糊之感；冰天雪地一奇花。组织干净，晶界明显。雪花之下，莲叶倾情。

【7杜进祥】作品：共析钢；仪器：金相显微镜；腐蚀剂：4%的硝酸酒精溶液；材料介绍：共析钢的组织为共析转变得到的珠光体，当放大倍数较高时，铁素体和渗碳体在明视场照明条件下都是明亮的，只有相界呈暗灰色。当放大倍数较低时，渗碳体片两侧相界已无法分辨，而呈黑色条状。当放大倍数降到更低时，则渗碳体片都无法分辨，整个珠光体组织无法分辨而呈暗黑色一片。【专家点评】有点抽象派油画的意境。山川河流还是人物荟萃？似立体的世界地图也如精美的盘子饰物。彩色金相值得提倡，但是作者没说明自己的放大倍数，因此对于腐蚀效果无法做深入的评判。组织层次尚可，整体感觉颜色偏浅。钢铁世界，宛如近在眼前的行星。

【8路彩虹】晶粒总动员——TESCAN扫描电子显微镜，低合金碳钢经二氧化碳腐蚀后，表面生成的碳酸亚铁晶粒。【专家点评】CO2真不是好东西。大珠小珠落玉盘的汇集，石榴般的晶粒。是有点儿总动员的喜感，拍摄者的思想能走的更远就更好了，例如看看那龟裂的地基，能联想到啥。特色晶粒，但较为单调。鲜美糖果铺洒干涸河底。

【9吴纯】化学合成FePt纳米颗粒的高分辨透射（HRTEM）照片。在研究FePt纳米材料不同生长阶段的形貌演变规律过程中偶然发现此“心形”颗粒，献给年底结婚的老婆大人。“未出”指未出师，不能在约定时间毕业，但是她仍然如约嫁给了我。仪器：日本电子JEM-2100F型场发射透射电镜【专家点评】为科学奉献青春的精神可嘉，祝作者夫妻心心相印、比翼双飞。爱你的心在跳动，八年的时光已转眼过去，天工巧合的礼物送给亲爱的你，爱意浓浓，专业柔情。这张HRTEM照片条纹相清晰，成心形，有艺术美感，同时提了一个小诗，具有诗情画意的意境。清晰规整的高分辨晶格像，一心来贺，同结百年好。构思新颖、寓意深刻。
