【41张立鹏】作品介绍：纤纤玉手——聚氨酯共混增韧形状记忆环氧树脂拉伸断面SEM图。作品描述：聚氨酯共混增韧形状记忆环氧树脂拉伸断面在扫描电子显微镜放大500倍后观察，聚氨酯与环氧树脂两相脆性断裂和韧性断裂呈交替分布。此作品图片如同几个美女细长的手指并排而放。

【42卢尤优】45号钢；金相显微镜；这就是游子眼中一轮思乡的明月！

【43褚小菲】图中金相照片为铜钢熔覆焊界面组织。使用仪器：蔡司Axiovert200。钢为D6AC钢，铜为T6铜。铜钢界面钢体少量熔化，钢渗透到铜中，形成渗铁现象。

【44胡丽】羟基镍粉颗粒形貌。日立场发射扫描电镜（S-4700）。

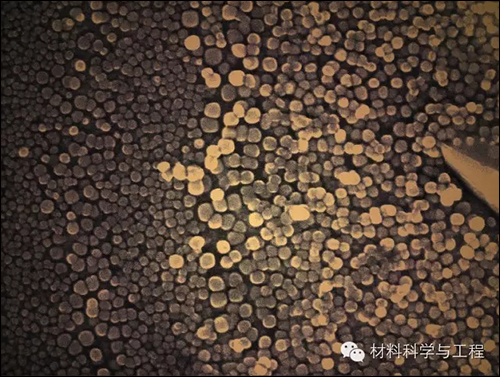

【45赵宇凡】迷情沙滩。Rene88DT激光立体成形沉积态组织中的 γ′ 强化相，强化相尺寸由枝晶间向枝晶干呈减小趋势，具有层次感。后期做了调色处理。使用设备：TESCAN MIRA3场发射扫描电镜。

【46姚三成】本作品中所用7005铝合金材料经熔铸、均匀化退火、在线挤压淬火、时效热处理等工艺流程制备而成。TEM。铝合金470℃淬火后的位错环，其中A, B, C等处表示位错离开网络与表面相交。

【47李敏娜】材料：20MnSi建筑用钢。仪器：OLYMPUS PMG3型倒置式金相显微镜。作品描述：图为20MnSi建筑用钢的铸坯横向组织形貌。由于树枝状偏析处呈现出不均匀的组织，即非金属夹杂物和较多的分布不均匀的珠光体。

【48郭小敏】铸态Mg-4Al-4Si合金的显微组织。光学显微镜。作品描述：铸态Mg-4Al-4Si合金中Mg2Si相颗粒非常粗大，以三种形式存在粗大的骨骼状、多边形块状、和汉字状。其中骨骼状Mg2Si颗粒最大尺寸约为150微米，多边形块状Mg2Si颗粒最大尺寸约为20微米，汉字状Mg2Si颗粒最大尺寸约为30微米。铸态Mg-4Al-4Si合金酷似人体骨骼，所以用骨骼来命名此显微组织。
