金相腐蚀方法及常见侵蚀剂汇总

2018-08-10 11:48:15 作者：本网整理来源：新材道分享至：

金相腐蚀是金相样品制备中的一道工序。

有两种方法：化学腐蚀法和电解腐蚀法。

不锈钢金相腐蚀图像

一、化学腐蚀

化学腐蚀是将抛光好的样品磨光面在化学腐蚀剂中腐蚀一定时间，从而显示出其试样的组织形貌。

纯金属及单相合金的腐蚀是一个化学溶解的过程。由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。

两相合金的腐蚀主要是一个电化学腐蚀过程。两个组成相具有不同的电极电位，在腐蚀剂中，形成极多微小的局部电池。具有较高负电位的一相成为阳极，被溶入电解液中而逐渐凹下去；具有较高正电位的另一相为阴极，保持原来的平面高度。因而在显微镜下可清楚地显示出合金的两相。图为镁-锌合金与珠光体组织两相腐蚀后的情况。多相合金的腐蚀，主要也是一个电化学的溶解过程。在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。另一种方法是薄膜染色法。此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。

化学腐蚀的方法是显示金相组织最常用的方法。其操作方法是：将已抛光好的试样用水冲洗干净或用酒精擦掉表面残留的脏物，然后将试样磨面浸入腐蚀剂中或用竹夹子或木夹夹住棉花球沾取腐蚀剂在试样磨面上擦拭，抛光的磨面即逐渐失去光泽；待试样腐蚀合适后马上用水冲洗干净，用滤纸吸干或用吹风机吹干试样磨面，即可放在显微镜下观察。试样腐蚀的深浅程度要根据试样的材料，组织和显微分析的目的来确定，同时还应与观察者所需要的显微镜的放大率有关；高倍观察时腐蚀稍浅一些，而低倍观察则应腐蚀较深一些。

二、电解腐蚀

电解腐蚀所用的设备与电解抛光相同，只是工作电压和工作电流比电解抛光时小。这时在试样磨面上一般不形成一层薄膜，由于各相之间和晶粒与晶界之间电位不同，在微弱电流的作用下各相腐蚀程度不同，因而显示出组织。此法适于抗腐蚀性能强、难于用化学腐蚀法腐蚀的材料。

若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

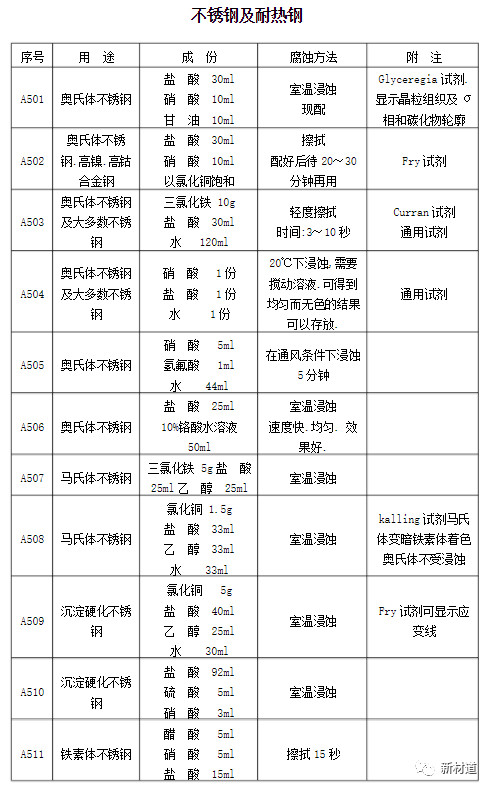

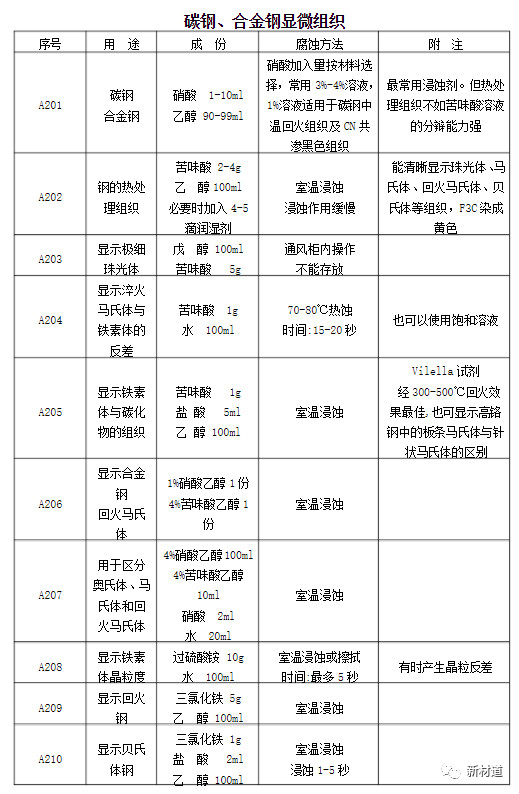

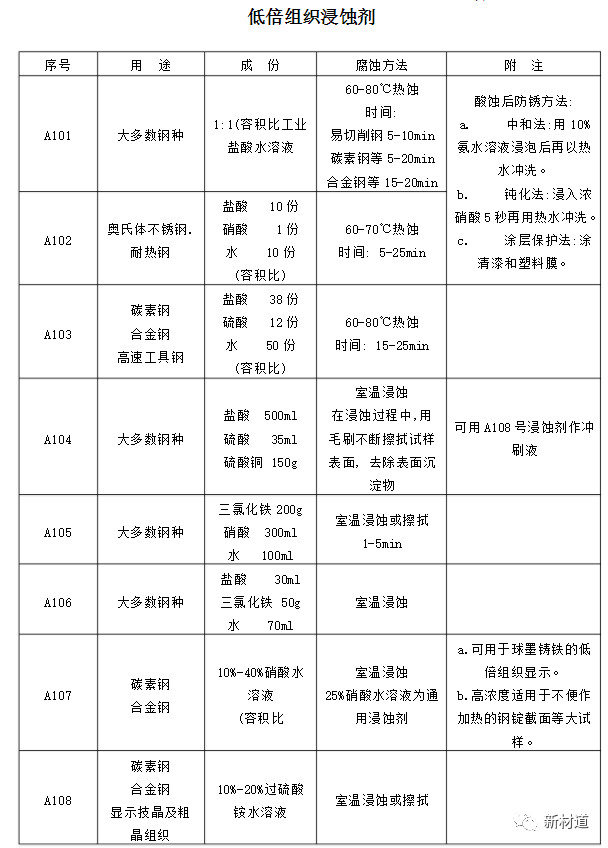

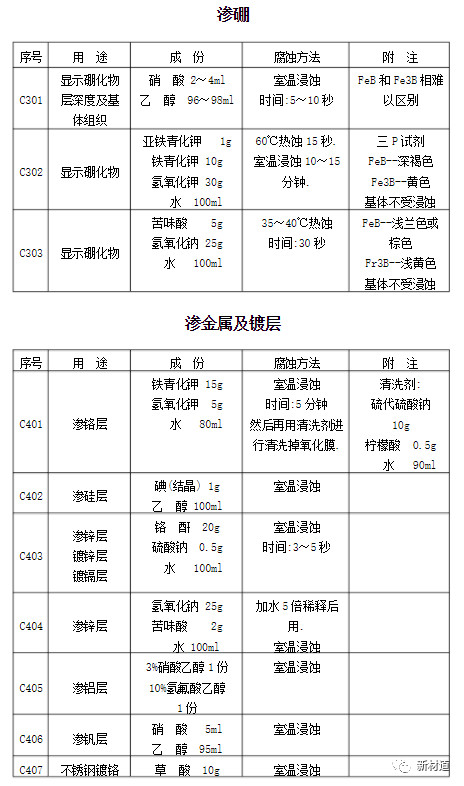

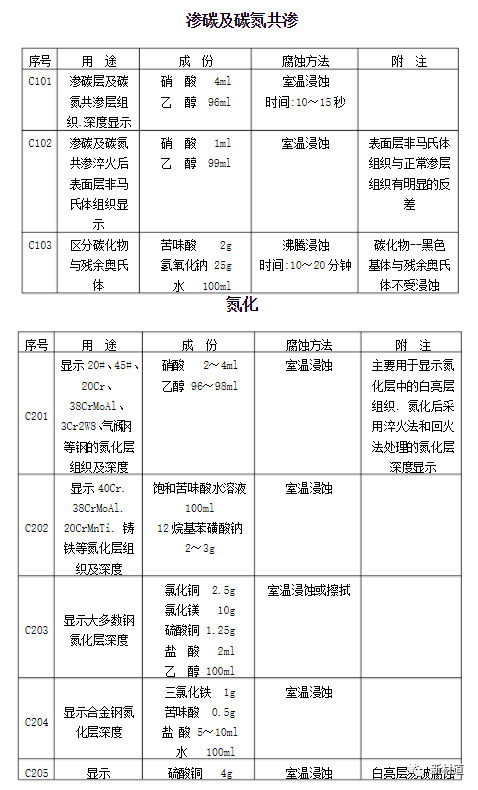

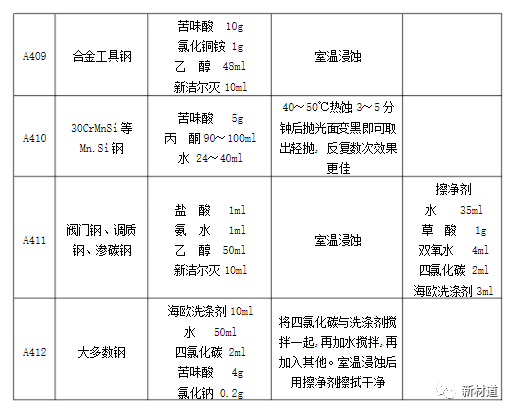

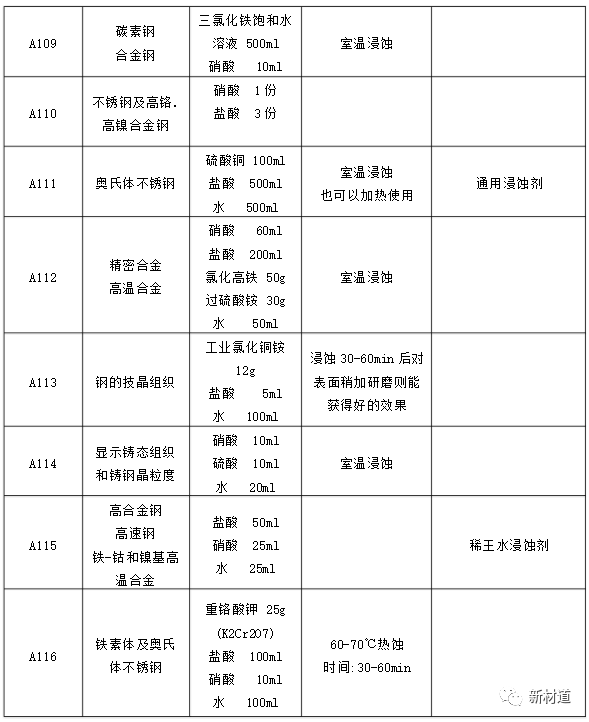

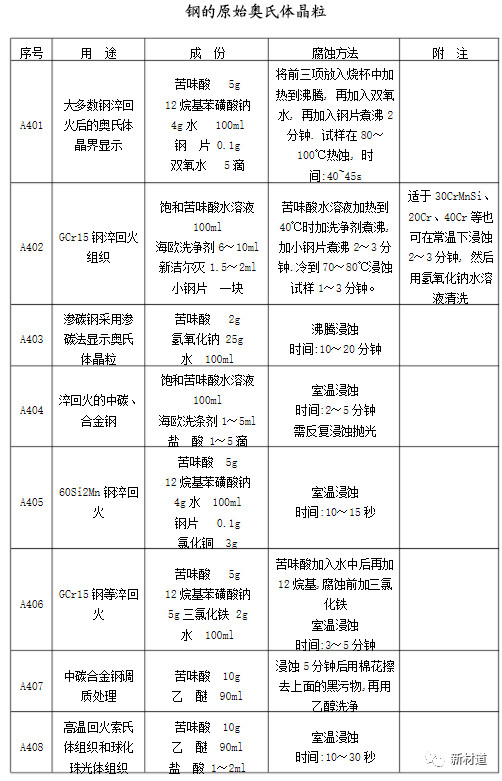

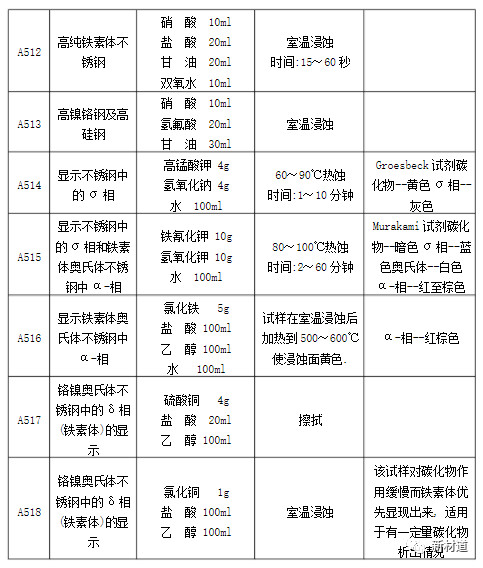

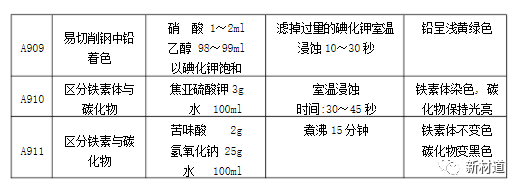

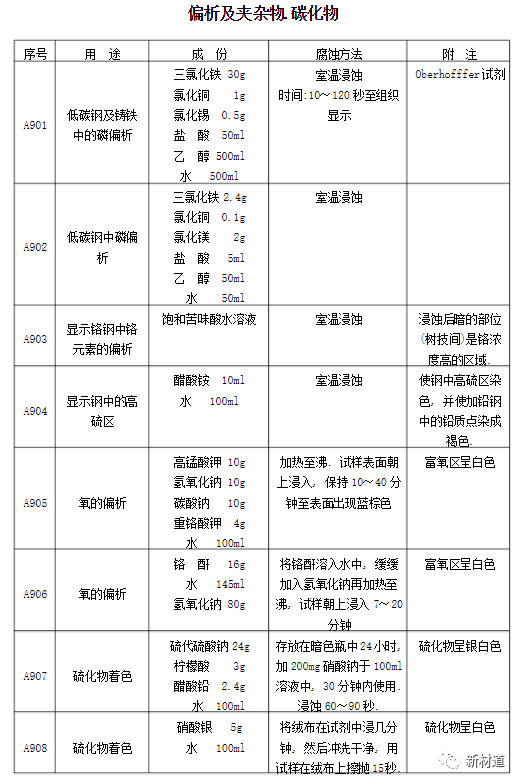

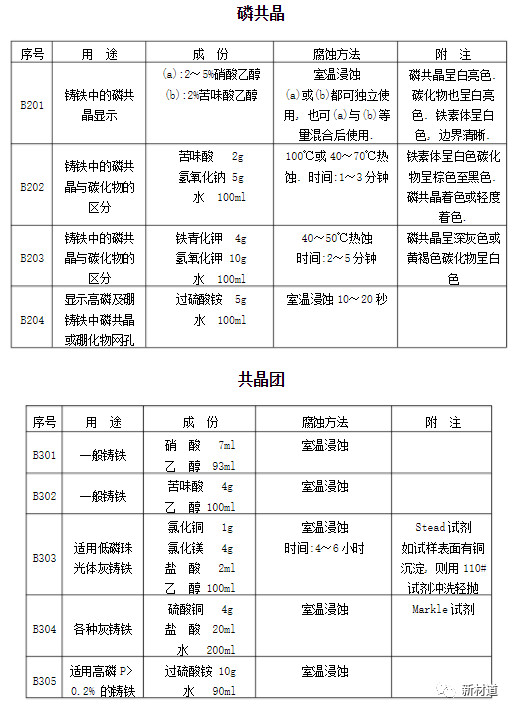

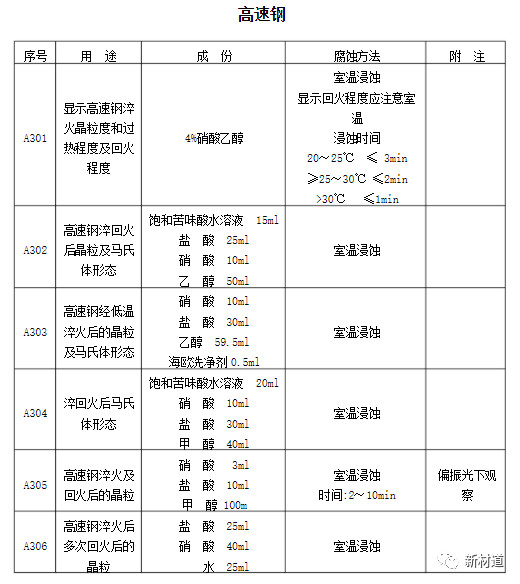

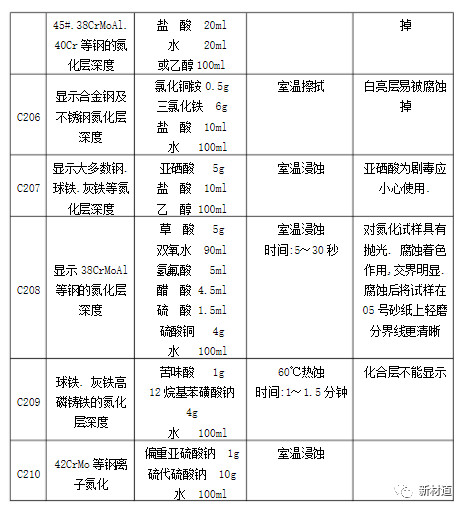

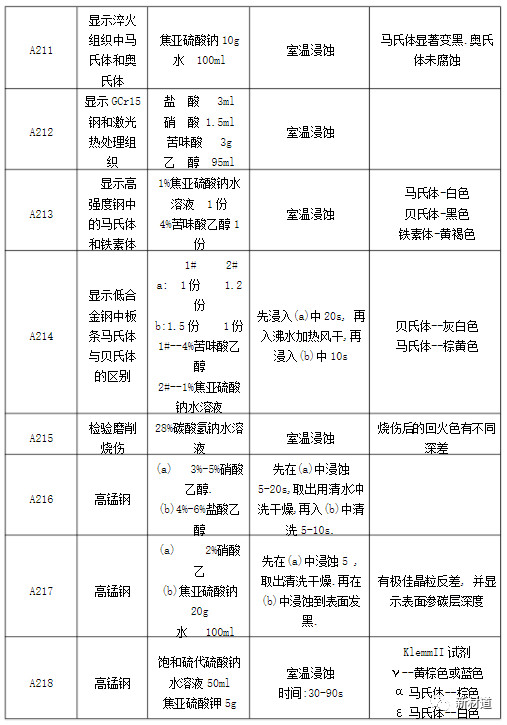

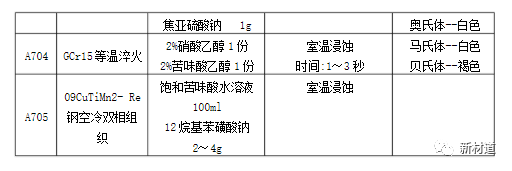

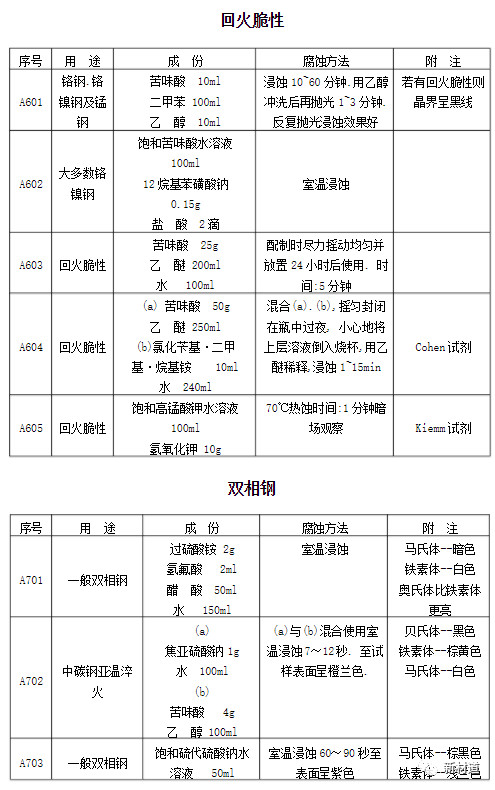

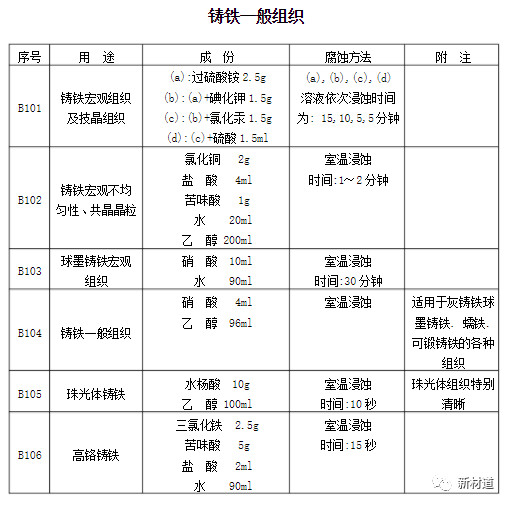

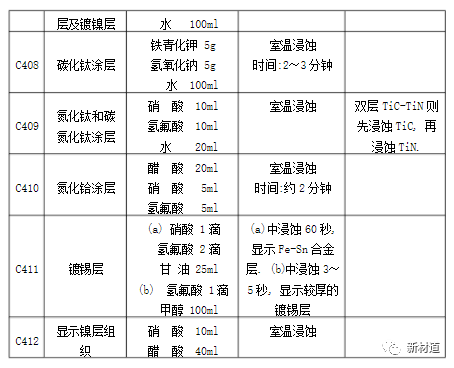

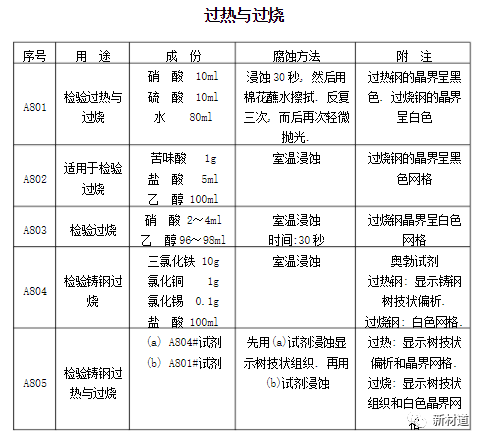

三、常见化学侵蚀剂
