α型钛合金

α型钛合金中又分为全α合金及近α合金;工业纯钛属于α合金，此外一般α合金含有6%左右的Al和少量中性元素，退火后几乎全部是α相，典型合金包括TA1~TA7合金等；近α合金中除含有从和少量中性元素外，还有少量（不超过4%）的α稳定元素，如TA16、TA17合金等。

1 工业纯钛

按照国家标准GB/T3602.1-2007的规定，工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2等9个牌号，相变点900℃。工业纯钛主要应用于要求高塑性、适当的强度、良好的耐蚀性以及可焊性的场合。它们的冷热加工性能好、可生产各种规格的板材、棒材、型材、带材、管材和箔材。一般在退火状态交货使用。国家标准GB/T3621-2007所规定的纯钛板材的力学性能如表1-1所示。TA1、TA2 和TA3的显微组如图1-1~图1-5所示。

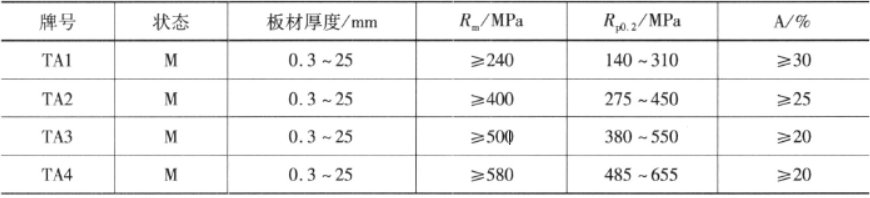

表1-1 纯钛板材力学性能（GB/T3621-2007）

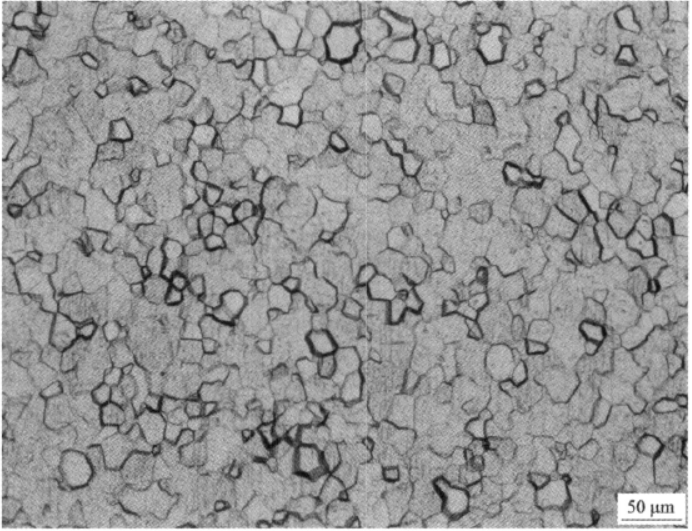

图1-1 TA1板材650℃/1h退火态组织：等轴α+少量晶间β（暗）

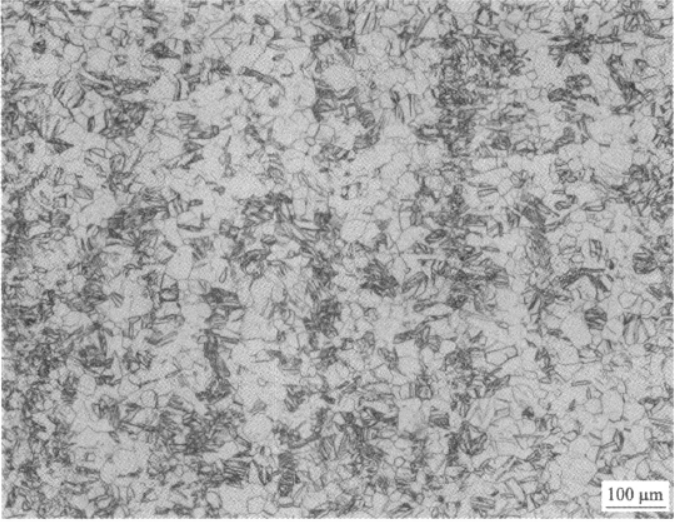

图1-2 TA3板材800℃/1h退火态组织：等轴α+含有针状α的转变β

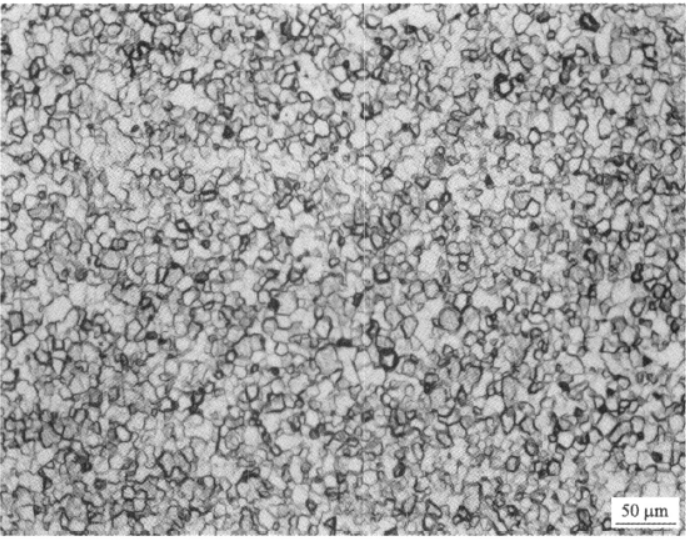

图1-3 TA2 大规格棒材600℃/1h退火态组织：等轴α

图1-4 TA2 精锻棒材600℃/1h退火态组织：等轴α

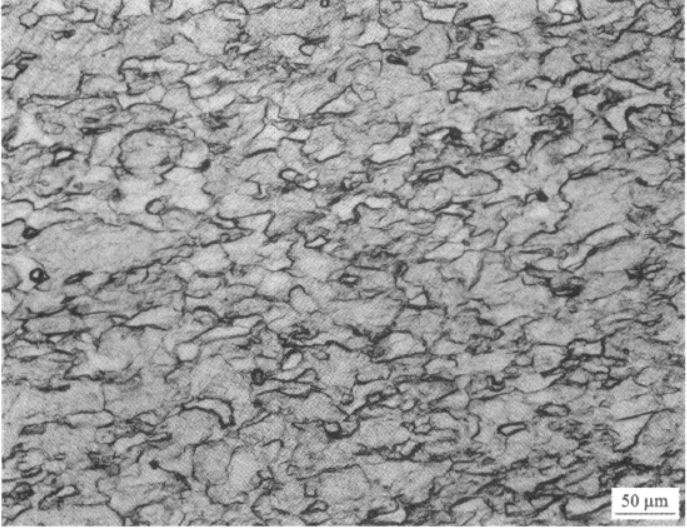

图1-5 TA3板材450℃/1h退火不完全再结晶组织：少量等轴α+拉长条状α

2 TA16钛合金

TA16合金的名义成分为Ti-2Al-2.5Zr（俄罗斯牌号nT-7M），是前苏联研制的一种近α型钛合金，相变点940℃。该合金冷加工工艺及焊接性能良好，在舰船动力系统及航空管路系统广泛应用。表1-2列出了TA16合金丝材退火状态下的力学性能。TA16合金显微组织如图1-6~图1-14所示。

表1-2 TA16合金Φ4mm丝材经700℃/1h退火后的拉伸性能

图1-6~图1-11为TA16合金经热拉拔加工直径为4mm的丝材，经不同温度退火后的金相组织及不同变形量的加工态组织，图1-12~图1-14为TA16合金板材经过加氢处理后的微观组织。

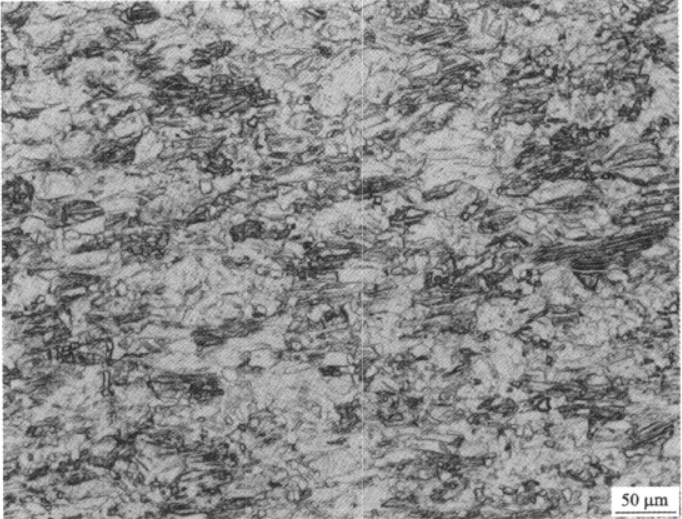

图1-6 TA16合金丝材加工态组织α相被拉长

图1-7 TA16合金丝材700℃，1h退火α等轴组织及少量晶间β（暗）

图1-8 TA16合金丝材900℃，1h退火α等轴组织及少量晶间β（暗）

图1-9 TA16合金丝材加工变形组织（600℃，总应变5%），α相被拉长

 1/4    1 2 3 4 下一页 尾页
