图1-17 TA7合金β相区(1170℃/30’空冷)固溶处理,晶间β+全片层β转变组织

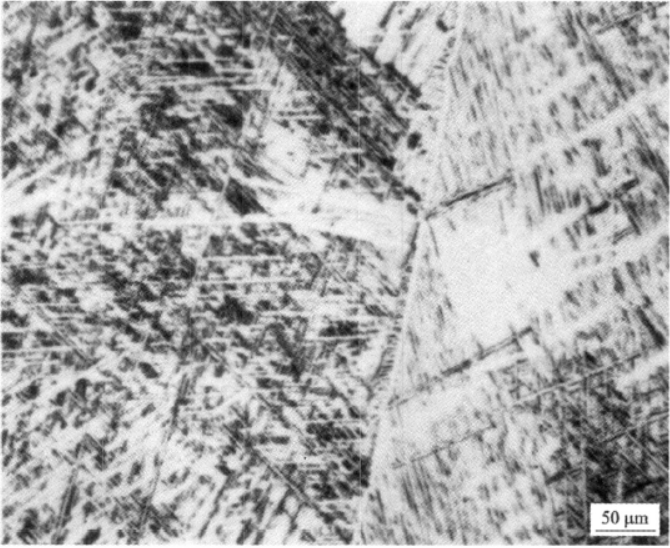

图1-18 TA7合金α相区1170℃/30’水淬处理,快冷形成的马氏体
4 Ti811钛合金
Ti811合金是美国20世纪50年代研制的钛合金,可在450℃条件下长期使用。其名义成分是Ti8Al1Mo1V(中国牌号为TA11)。其相变点1040℃。该合金适于作为航空发动机压气机叶片材料,TA11合金的力学性能如表1-4所示,TA11合金常见的微观组织如图1-19~图1-30所示。

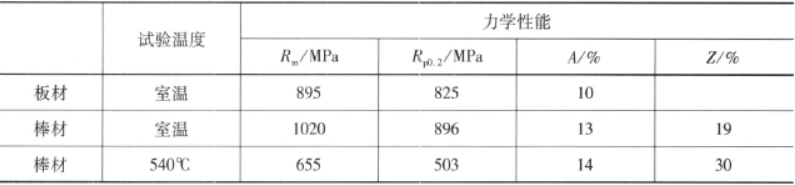

表1-4 TA11合金力学性能

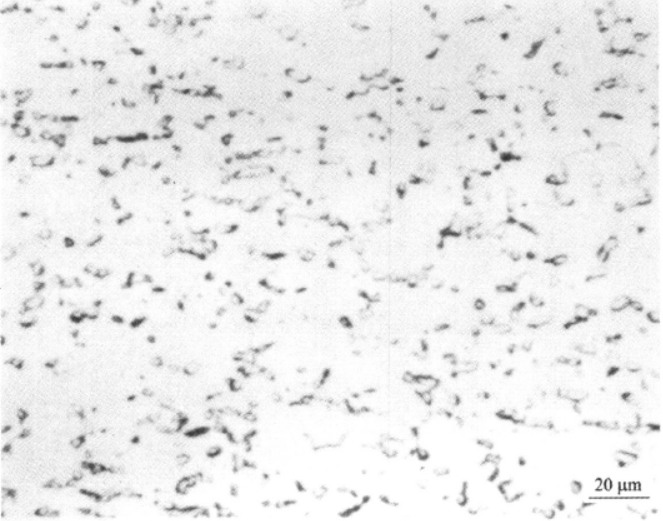

图1-19 Ti811合金经两相区加工并退火后形成的等轴组织:等轴α(白色)+少量晶间β(暗色)

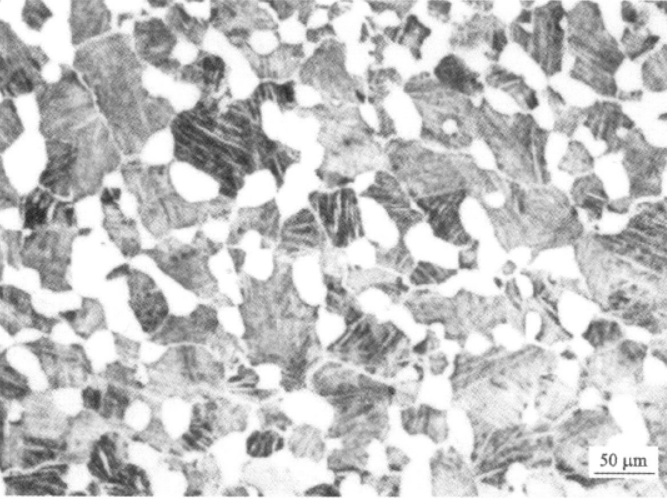

图1-20 Ti811合金在两相区加工并1000℃退火形成的双态组织:在转变的β基体(暗色)上含有细针状α,及等轴初生α晶粒(亮)

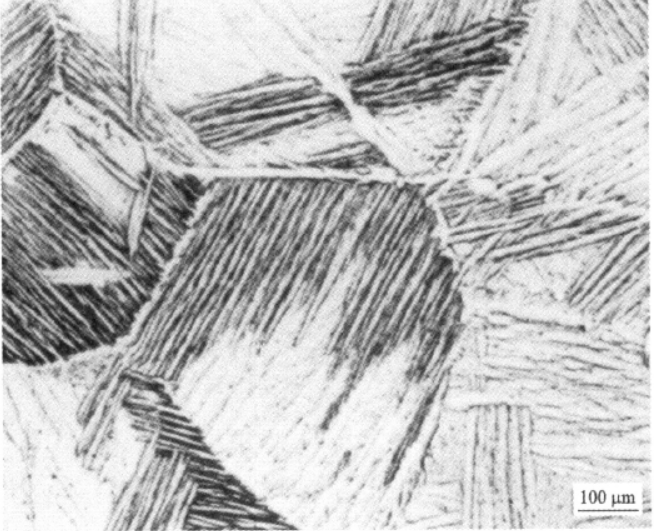

图1-21 Ti811合金终锻温度在相变点以上形成的网篮组织:针状α和β基体所构成的全β转变组织

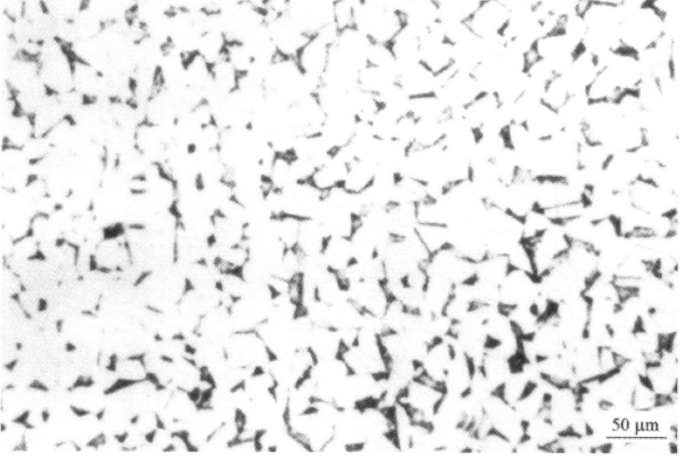

图1-22 Ti811合金板材经760℃/8h炉冷+790℃/20’空冷处理,α基体上分布着少量晶间β(暗色)
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:7130
腐蚀与“海上丝绸之路”
点击数:5741
