一基本介绍

隔热断桥铝又叫断桥铝，隔热铝合金，断桥铝合金。隔热断桥铝两面为铝材，中间用塑料型材腔体做断热材料，通过这种创新结构设计，兼顾了塑料和铝合金两种材料的优势，同时满足装饰效果和门窗强度及耐老性能的多种要求。

二名字由来

“断桥铝”这个名字中的“桥”是指材料学意义上的“冷热桥”，而“断”字表示动作，也就是“把冷热桥打断”。

具体地说，因为铝合金是金属，导热比较快，所以当室内外温度相差很多时，铝合金就可以成为传递热量的一座“桥”，这样的材料做成门窗，它的隔热性能就不佳了。而断桥铝是将铝合金从中间断开的，它采用硬塑将断开的铝合金连为一体，我们知道塑料导热明显要比金属慢，这样热量就不容易通过整个材料了，材料的隔热性能也就变好了，这就是“断桥铝（合金）”的名字由来。

三断桥铝合金门窗

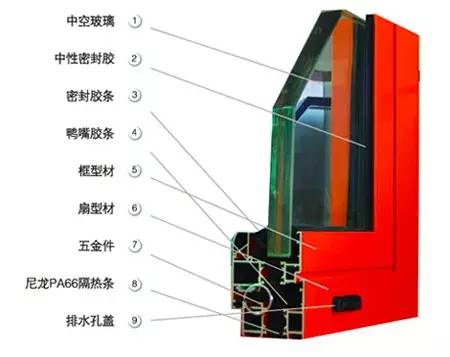

隔热断桥铝合金的原理是在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导。这样制成门窗框扇，配装上中空玻璃、五金件、隐形纱窗、玻璃胶、发泡胶、密封条等，称之为隔热断桥铝合金门窗。

分类方式：

1、按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门、提升推拉门、推拉折叠门、内倒侧滑门。

2、按性能分为：普通型门窗、隔声型门窗、保温型门窗。

3、按应用部位分为：内门窗、外门窗。

4、按品牌分类：维斯盾断桥铝、广亚断桥铝、凤铝断桥铝、华建断桥铝、南山铝业、中亚断桥铝、伟业断桥铝、广东兴发。

5、按系列型号分类：50系列，55系列，60系列，65系列，70系列，80系列等。

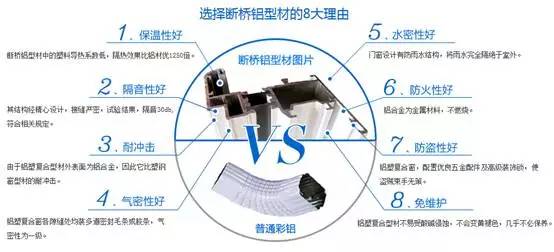

四隔热断桥铝合金门窗的优点

1.断桥铝保温隔热性好。

2.断桥铝防水功能。

3.断桥铝防结露、结霜。

4.断桥铝防噪隔音。

5.断桥铝防火功能。

6.断桥铝防风沙、抗风压。

7.断桥铝强度高不变型，免维护。

8.断桥铝多种色彩，极具装饰性。

9.断桥铝绿色建材，循环经济。

10.断桥铝开启形式多，舒适耐用。

五隔热保温铝合金型材制作流程

随着居住环境高档化，新型隔热保温铝合金型材由国外传到国内。各铝型材生产企业纷纷引进国外隔热断桥穿条设备，国内从事铝加工设备的企业也开发出隔热断桥穿条设备。都希望把新型隔热保温铝型材推人市场。隔热铝型材的生产成本比普通铝型材的高，增加了贯穿氧化、喷涂、穿条等工序。通过穿条断桥连接，可以将氧化银白色料与彩色喷涂料，砂面料与着色料相连接；增加型材的装饰感。具体情况浅释如下。

1、保温原理

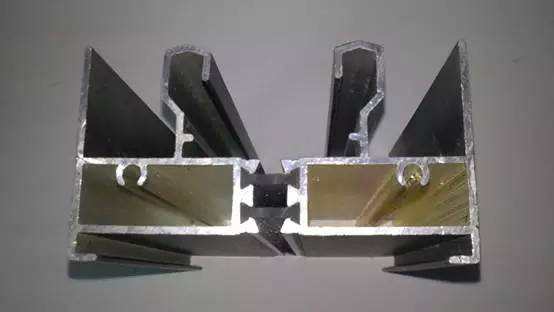

铝材+PA66+铝材

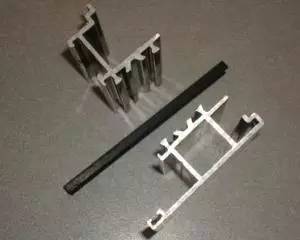

隔热穿条铝型材是由铝合金型材和热塑性混合材料隔热条组合而成。滚压式隔热铝合金型材是以隔热性能好的高密度聚酰胺PA66胶条，或聚氯乙烯硬质塑料胶条经穿条滚压加工，使铝、塑连成一体。发泡式隔热铝型材是利用隔热条把内、外层铝型材连接嵌装成一体，在形成的隔热腔内填充聚氨酯泡沫，成为隔热铝合金型材的 “冷桥”，达到保温、节能的功效。

2、工艺流程

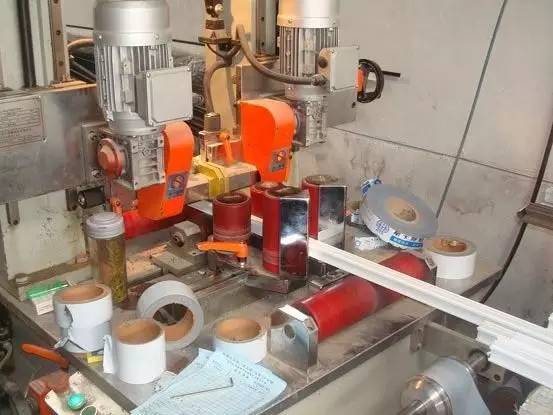

穿条机

国内的隔热铝型材生产线，主要生产工艺技术是采用“辊压嵌入式”，无论是引进国外的或国产设备，均是采用“三步法”生产程序，即开齿、穿条、辊压。也有的企业在研究“两步法”生产程序，将开齿、穿条同步进行，但基本原理还是一样，只是缩短了工序时间。工艺流程为：型材上操作平台→贴保护膜→开齿→穿条→辊压→隔热腔填充聚氨酯泡沫→包装。

⑴第一道工序主要是检验型材表面质量及尺寸规格。内、外层铝型材可以采用阳极氧化或静电粉末喷涂型材。也可以将内、外层铝型材采用不同颜色配料，通过穿条断桥连接，形成内、外双色铝合金门窗。

⑵第二道工序是贴保护膜，主要保护型材表面质量在加工、搬运过程中不被损坏。

⑶开齿是关键工序，主要是在隔热铝型材穿条滑道两内壁碾压形成如锯齿状齿道。通过辊压嵌入聚氯乙烯硬质塑料胶条，使其固定在一起。

⑷穿条与辊压工序是重要工序，穿条是将聚氯乙烯硬质塑料隔热条，通过穿条设备穿入已开好齿的隔热铝型材齿道内，然后又通过辊压设备，将隔热铝型材与聚氯乙烯硬质塑料胶条辊压在一起。

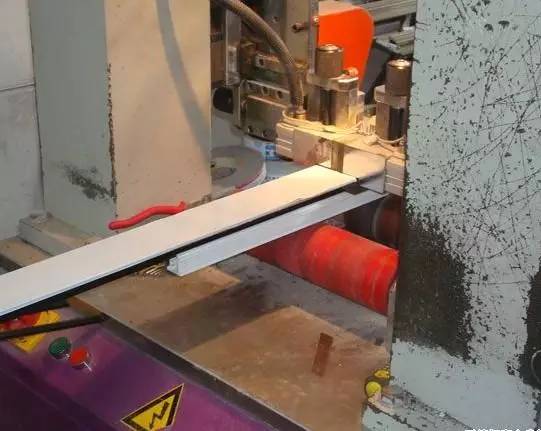

穿好后再进行滚压

⑸隔热腔填充聚氨酯泡沫工序是对发泡式隔热铝型材而言的，将型材放在双组分计量混配器中，通过混合喷头灌注到隔热腔内自然发泡。

⑹包装是最后工序，可用塑料薄膜套装，也可用包装纸缠绕包装，主要是保护型材在运输、加工中不被磕碰伤。

六隔热断桥铝型材如何判断优劣

a、型材壁厚：一般做家装产品，门窗厂多数选用出材率高的产品也就是壁厚比较薄的产品以降低造价，象瑞达出产的1.3厚就低于国标。国标规定：型材厚度应大于或等于1.4mm。

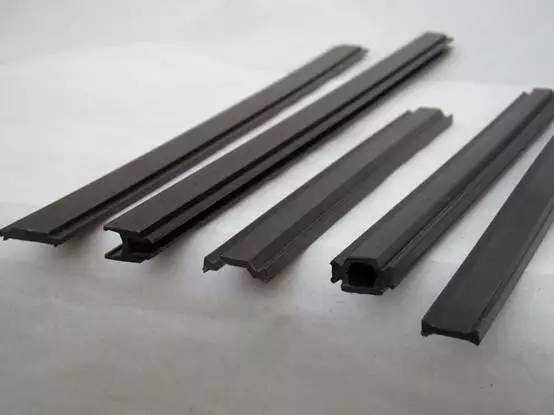

b、隔热条：隔热条使断桥铝型材最关键造成部分，必须使用PA66尼龙，这是国家标准规定的，但目前装修市场上很多厂家使用便宜的PVC塑料隔热条，这将严重影响产品使用寿命及安全。

c、尽量采用原厂原装产品，不是二次喷涂自行穿条产品，那些可以让顾客随意挑选型材颜色的多数是二次喷涂自行穿条产品，产品质量无法与原厂原装产品相比。

七断桥铝门窗优劣的重要判断标准

断桥铝隔热条是断桥铝门窗优劣的重要判断标准，目前国内断桥铝隔热条主要有PA66尼龙条，还有PVC隔热条，优质的断桥铝门窗都是采用的尼龙条，杂牌不达标的断桥铝则采用的是PVC隔热条，消费者在选购断桥铝门窗的时候可以在安装的过程中查看。

优质断桥铝隔热条产品是由65%以上的聚酰胺PA66（俗称尼龙66）和25% 的玻璃纤维以及10% 的添加剂构成的。原材料决定了聚酰胺玻纤隔热条的诸多特性，例如线膨胀系数、抗拉强度等。25% 玻璃纤维增强的聚酰胺隔热条（PA66GF25）材料的线膨胀系数与铝合金型材最为匹配，从而确保隔热条与铝型材紧密结合，即便是极端的冷热天气也不会脱落。有些材料虽然可以达到PA66GF25 的强度、耐温性等要求，但线膨胀系数却无法匹配。

劣断桥铝隔热条不仅抗拉强度差，其线膨胀系数与铝材相差甚远，热胀冷缩比率与铝材不匹配，极易造成隔热条从型材里脱落出来，造成掉窗的恶劣事故。所以不使用PA66的隔热条均为不合格产品，隔热条国家标准也严格规定了聚酰胺与玻纤的最低使用比例。

断桥铝隔热条的另一种主要原料——玻璃纤维，对断桥铝隔热条的强度影响非常大。由于玻纤本身强度要远远高于尼龙，复合材料的强度就是玻璃纤维本身性能的一种变相体现。玻璃纤维的对材料强度的影响表现有以下几点：首先是细度，单丝直径细的玻璃纤维更利于与尼龙材料相容紧密，才能将玻璃纤维的高强度才能体现出来。其次是玻璃纤维本身的强度。用于增强材料的无碱玻璃纤维自身强度很高，而普通的含碱玻璃纤维强度低，脆性大。这种普通玻璃纤维价格只有极细的玻璃纤维（直径7 微米）的一半，对材料几乎无增强效果。

除尼龙66 和玻璃纤维两种主要原料以外，剩下10% 的添加剂是生产商材料工程师们发挥的空间，材料的许多综合性能将从中得到发挥，诸如抗紫外老化性能、尺寸稳定性、抗吸水性等性能。

目前中国断桥铝门窗十大品牌均采用的是PA66尼龙条，更加优质的断桥铝隔热条哦，保证了断桥铝门窗的良好的隔热连接效果，保证了产品质量。
