涂层的质量直接关系到表面工程技术应用的成功与否，关系到零部件甚至是整个设备的使用寿命和安全性能，因此对涂层表面进行质量检测是非常必要的。对于涂层表面的质量检测，有三种基本的方法：外观检查、无损检测与破坏性抽检。

    1. 外观检查

    （1）外观检查的目的

    使用涂层的目的除了防护基材及达到某些功能指标外，几乎都要求一定的外观质量，不允许存在明显的缺陷；另外外观检查在一定程度上还能推断出涂层工艺上的不足。因此，涂层的外观检验是最基本、最常见的检验内容，外观不合格就无需进行其他项目的测试。

    用肉眼或低倍放大镜对表面涂层进行检查是最基本的方法之一。对于一些较厚的热喷涂层，用肉眼就可以观察到表面涂层的不平整、气孔、氧化、起皮、飞溅、表面裂纹以及剥落等表面缺陷。

    （2）检查条件

    为了便于清楚地观察涂层表面缺陷、防止外来因素的干扰，目测涂层表面缺陷应在规定的外观检验工作台或外观检验箱进行。

    外观检查工作采用自然照明时，试样应放置在无反射光的白色平台上，利用顺时针方向自然散射光进行检查。

    外观检查工作台和外观检查箱采用人工照明时，应采用照度为300lx近似自然光（相当于40W日光灯500 mm处的照度）。目测检查时，试样和肉眼的距离不小于300 mm，对于重要的涂层和有特殊要求的试件，允许采用2~5倍的放大镜检查。

    进行涂层外观缺陷检验的试件，在检查前应对涂层表面进行清洁。

    2. 无损检测

    热喷涂涂层也可以用无损检测（NDT）技术进行质量检测。

    NDT技术是在不损伤被检测对象的条件下，利用材料内部结构异常或缺陷存在所引起的对热、声、光、电、磁等反应的变化，来探测各种工程材料、零部件、结构件等的内部和表面缺陷，并对缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化做出判断和评价。

    NDT技术的种类很多，其中的超声波检测、射线检测、涡流检测、磁粉检测、渗透检测是五种最常用、最成熟的检测方法，通常称为常规无损检测技术。除这五大常规NDT技术外，还有一些应用比较多的其他NDT技术，如中子射线检测技术、射线计算机层析检测技术、声发射检测技术、噪声检测诊断技术、磁弹性检测技术（Barkhausen噪声检测、磁声发射检测）、漏磁场检测技术、工业内窥镜检测技术、激光全息检测技术、微波检测技术和渗漏检测技术等。

    各种无损检测方法都有其适用范围，互相之间不能完全相互替代，没有哪一种方法是万能的，任何一种检测方法都不可能给出所需要的全部信息。因此，必须根据不同的缺陷类型，来选择一种或两种NDT技术进行检测。

    就缺陷类型来说，通常可分为体积型和面积型两种。表1为不同的体积型缺陷及其可采用的NDT方法，表2为不同的面积型缺陷及其可采用的NDT方法。

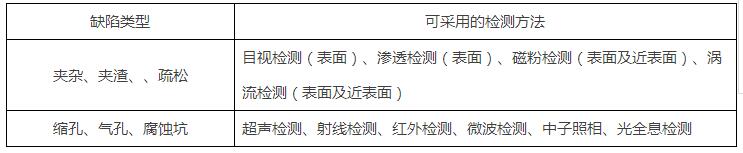

    表1 不同的体积型缺陷及其可采用的检测方法

    表2 不同的面积性缺陷及其可采用的检测方法

    应用NDT技术对表面涂层进行质量检测，还应考察被检对象的许多情况，其中主要包括：

    （1）涂层材料的特性（磁性、非磁性、金属、非金属等），不同涂层材料性质可采用的无损检测方法见表9-3。

    （2）零部件的形状（管、棒、板、饼及各种复杂的形状）。

    （3）零部件中可能产生的缺陷的形态（体积型、面积型、连续型、分散型）。

    （4）缺陷在零部件中可能存在的部位（表面、近表面或内部）。

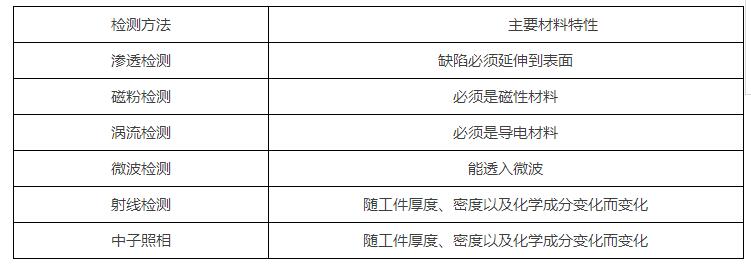

    表3 不同材质可采用的无损检测方法

    一般来说，射线检测对体积型缺陷比较敏感，超声波检测对面缺陷比较敏感，磁粉检测只能用于铁磁性材料的检测，渗透检测则用于表面开口缺陷的检测，而涡流检测对开口或近表面缺陷、磁性和非磁性的导电材料都具有很好的适用性。在对热喷涂涂层表面进行无损检测时，必须根据具体的情况进行具体技术的选择。

    3. 破坏性抽检

    如果应用热喷涂技术对零部件进行了大规模、成批次的处理，往往需要抽取部分零部件进行破坏性的抽检，以确保零部件表面热喷涂层的质量，破坏性检测可以借助金相分析等各种常规检测（检查）技术和方法进行。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：庞雪洁

《中国腐蚀与防护网电子期刊》征订启事

投稿联系：编辑部

电话：010-62313558-806

邮箱：fsfhzy666@163.com

中国腐蚀与防护网官方 QQ群：140808414
